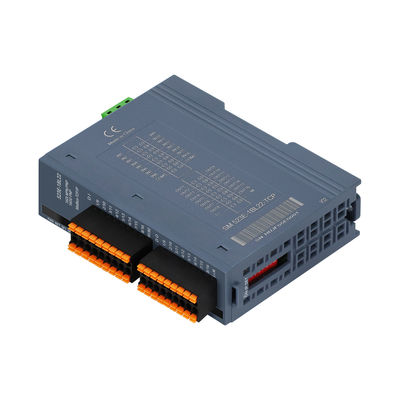

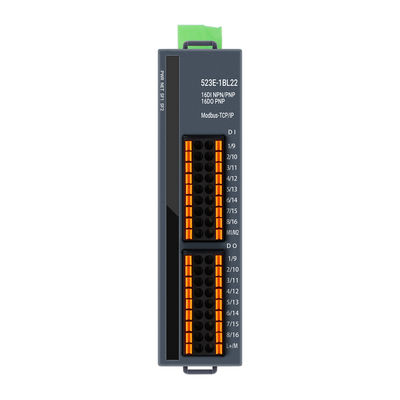

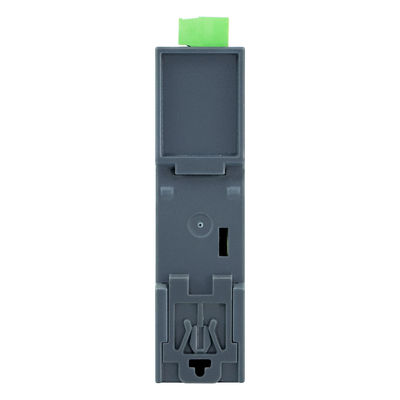

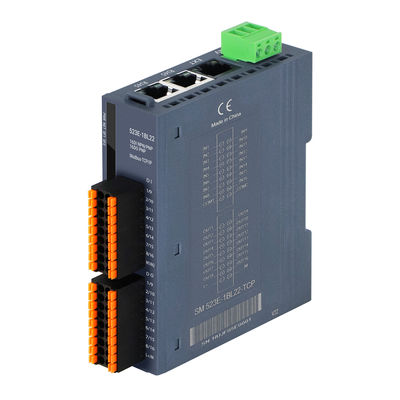

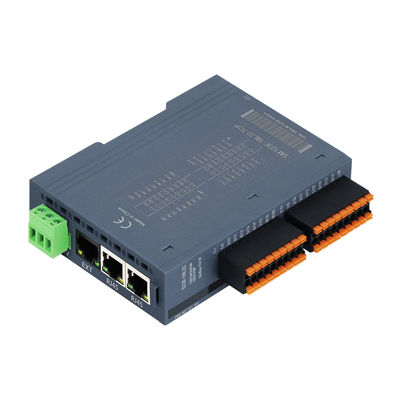

Modbus-TCPバスPAL I/Oシステム 16DI+16DO PNP DC24V入力
産業用制御 用の2RJ45 IP20
Modbus-TCP拡張カプラの製品特徴
仕様 の Modbus-TCP PAL I/Oシステム
|
モデル |
OM523E分散拡張可能カプラ |
|
技術仕様 |
|
|
動作電圧 |
24VDC (18VDC~28VDC) |
|
動作電流消費量 |
製品モデルによって異なります。詳細は製品マニュアルを参照してください。 |
|
電源保護 |
逆接続防止、サージ吸収 |
|
通信インターフェース |

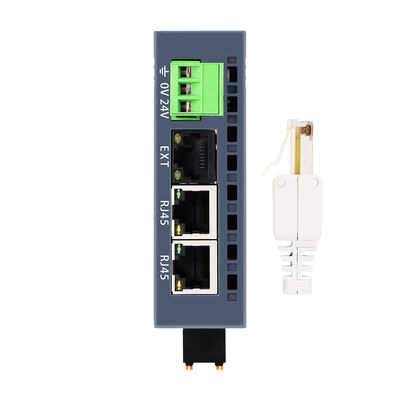

2*RJ45 |
|
拡張モジュールインターフェース |
1*RJ45 |
|
電源端子タイプ |
プラグインコネクタ、ねじ端子 |
|
信号端子タイプ |
プラグインコネクタ、ダイレクトプラグインPUSH-IN接続ポート |
|
表示指示 |
電源インジケータライト、NETグリーンインジケータライト、SFレッドインジケータライト、IO信号グリーンインジケータライト |
|
プロトコル |
Modbus-TCP/IP |
|
マスター・スレーブカテゴリ |
独立スレーブデバイス |
|
オントロジーIOポイント |
はい、注文データで詳細を確認してください |
|
過電流保護しきい値 |
1.5A、5ms |
|
IO応答時間 |
最小5ms |
|
拡張機能 |
16個のEM500E-EMモジュールの拡張をサポート |
|
ケーブル長（シールド付き） |
最大500m |
|
ケーブル長（非シールド） |
最長の入力ポイントは300m、最長の出力ポイントは150mです |
|
スレーブ設定 |
|
|
IP設定 |

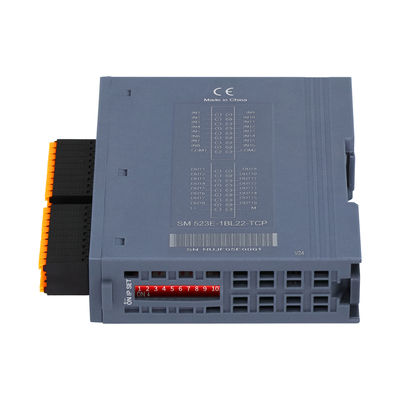

DIPスイッチまたはWebページで設定 |
|
セグメントあたりの最大ステーション数 |
255（サポートされるステーションの具体的な数はマスターステーションによって決まります） |
|
作業環境 |
|
|
動作温度 |
-20~60℃ |
|
動作湿度 |
5%~90%（結露なきこと） |
|
保護レベル |
IP20 |
|
寸法（長さ*幅*高さ） |
27mm*104mm*114mm |
梱包
注文詳細
|
仕様 |
製品番号 |
|
OM521E縦型内部バス分散拡張可能カプラ、Modbus-TCPバス、3つのRJ45ポート、WellAUBUSバックプレーンバス（黒いRJ45ポートネットワークケーブルカスケード、カテゴリ5eネットワークケーブルモジュール長（20メートルに制限）、総延長ケーブル長（150メートルに制限）、および16モジュールを拡張可能。24VDC電源、8ビットダイヤル設定ステーションIPアドレス付き、本体には32DI（コモンカソード/コモンアノード入力）が付属、IP20保護レベル、DN35レール取り付けをサポート |
OM521E-1BL22-TCP |
|
OM522E縦型内部バス分散拡張可能カプラ、Modbus-TCPバス、3つのRJ45ポート、WellAUBUSバックプレーンバス（黒いRJ45ポートネットワークケーブルカスケード、カテゴリ5eネットワークケーブルモジュール長（20メートルに制限）、総延長ケーブル長（150メートルに制限）、および16モジュールを拡張可能。24VDC電源、8桁ダイヤルコードでステーションIPアドレスを設定、本体には32DO（PNP出力）が付属、IP20保護レベル、DN35レール取り付けをサポート |
OM522E-1BL22-TCP |
|
OM523E縦型内部バス分散拡張可能カプラ、Modbus-TCPバス、3つのRJ45ポート、WellAUBUSバックプレーンバス（黒いRJ45ポートネットワークケーブルカスケード、カテゴリ5eネットワークケーブルモジュール長（20メートルに制限）、総延長ケーブル長（150メートルに制限）、および16モジュールを拡張可能。24VDC電源、8ビットダイヤル設定ステーションIPアドレス付き、本体には16DI（コモンカソード/コモンアノード入力）、16DO（PNP出力）が付属、IP20保護レベル、DN35レール取り付けをサポート |
OM523E-1BL22-TCP |
よくある質問:
1.あなたは製造業者ですか？
はい、生産ラインとR&Dチームがあります。
オフィスと生産エリアをご覧になるには、以下のVRリンクからアクセスしてください。
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2.注文した場合のリードタイムは？
支払い受領後、生産を開始します。
人気のあるモデルを注文する場合、通常在庫があります。いくつかのテストの後、材料を出荷します。
在庫がない場合、50個/ペア未満の生産時間は通常3〜5営業日です。
3.注文品はどのように発送されますか？
航空便（DHL、UPS、FEDEX）または海上便（大量注文の場合）で発送します。
お客様の配送アカウントまたはフォワーダー経由で商品を購入したものを発送しても構いません。
通関のためにローカル税関に到着するまで3〜5営業日かかります。
4. MOQは何ですか？
1個/ペア。
多くのモデルで在庫があり、テスト用にサンプルを簡単に送ることができます。
5.割引はありますか？
はい、通常は数量とサンプルテスト後に基づいています。
