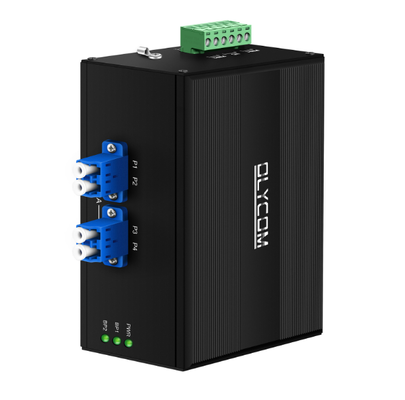

オリコムAC/DC 双電源ファイバーバイパスユニット
|
製品名 |
ファイバーバイパス |
|

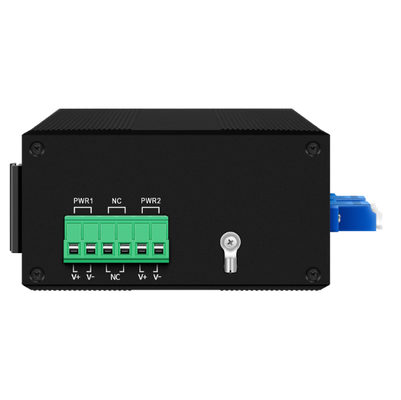

パワーインターフェース |
標準的な産業用ターミナルブロック |
|
極性保護 |
支援 |
|
光ファイバーインターフェース |
LC |
|
波長範囲 |
850±40/1300±40nm; 1260~1650nm |
|
試験波長 |
850/1300nm; 1310/1550nm |
|
損失を挿入する |
タイプ:0.6 dB 最大:1.0 dB タイプ:0.6dB 最大1.0 dB |
|
返済損失 |
MM≥30 dB SM≥50 dB |
|
チャネルクロスストック |
MM≥30 dB SM≥50 dB |
|
偏振損失 |
≤0.05 dB |
|
波長損失 |
≤0.05 dB |
|
温度減少 |
≤0.05 dB |
|
繰り返し可能性 |
≤0.05 dB |
|
電源入力 |
DC: 12-52VDC,AC: 110-240VAC |
|
使用寿命 |
≥100000000回 |
|
切り替える時間 |
≤10 ms |
|
トランスミッション・オプティカル・パワー |
≤500mW |
|
環境 |
作業温度:−20°~70°C 保存温度:-40°C~85°C |
|
メカニカル情報 |
殻:波紋型金属殻 安全クラス:IP40 サイズ: 113.8 x 93 x 46mm 設置方法:ディンレール設置 |
DIP スイッチの概要
このファイバーバイパスユニットには8ポジションのスライドDIPスイッチ配列が搭載されており 専用で電源開いた時の遅延制御に専念しています
各タグリングは固定された1−8分遅延パラメータに対応し,ソフトウェアや外部コントローラーなしで1クリックで手動設定が可能.
これは,光学テストと段階的なネットワーク復旧シナリオに合わせたコアカスタマイゼーション機能です.
基本的論理
1工場デフォルト (すべてのDIPスイッチはオフ)
すべてのスイッチがオフ状態に 置かれると 遅延タイマー回路は完全に無効になりますファイバーバイパス 待機時間ゼロで 自動的に正常な光路に戻ります通信モニタリングは,電源復元後すぐにリンク復元が必要とするほとんどの標準的な通信モニタリング展開に適しています.
2. 遅延アクティベーション (単一のスイッチ ON,他のOFF)
タイミング関数を起動するために指定されたDIPタグを ONに切り替える.各位置は固定カウントダウン期間にマップされる:
1分DIPON: バイパス状態を1分保持し,通常の光学チャンネルに戻る
2分間のDIP ON: 2分間の遅延
3分間のDIP ON: 3分間の遅延
4分間のDIP ON: 4分間の遅延
5分間のDIP ON: 5分間の遅れ
6分間のDIP ON: 6分間の遅延
7分間のDIP ON: 7分間の遅延
8分間のDIP ON: 8分間の遅延
3遅延を有効にした完全な操作順序
停電が発生 → ユニットは自動的に回線ファイバーを接続するために光学経路を回避するためにジャンプ
電力供給は回復 → 計時器は,DIPの事前設定値に応じてカウントダウンを開始
カウントダウンウィンドウの間,モジュールはバイパスモードにロックされ,通常のチャンネルに戻らない
設定された時間が経過すると,光学スイッチは自動的に標準信号ルーティングモードに戻ります
主要な使用規則
一度に1つのDIPスイッチを ON にするだけで,複数のスイッチを同時に ON にすると,タイミング論理の不具合と未定義の遅延行為が発生します.
DIP 設定の調整は,装置が電源サイクルを完了した後でのみ生效する.
計時器は,カウントダウン段階中に再び電源が切断された場合,自動的にリセットされます.
DIP遅延機能のアプリケーションシナリオ
1自動化光学部品のバッチテスト
エンジニアは,計測器の校正,データ採取,装置のリセットに十分な時間を確保するために1〜8分の遅延を設定し,中途半端の試験で予期せぬ光路の切り替えがない.
2多段階ネットワークエラー回復
複数のカスケードデバイスを持つ大規模ファイバーネットワークでは,段階的な遅延設定により,一時的な信号急上昇またはリンクフラッパーを引き起こす可能性がある同時の大量光路の切り替えが防止されます.
3施設内の設備の整備
光受信機や中間ノードを交換する際には,技術者は手動的な再構成なしで保守窓全体でバイパス接続を維持するためにより長い遅延を設定します.
4産業用光学伝送システム
安定したタイムスイッチは,工場,エネルギー,鉄道輸送の厳しい電力環境で一時的な電力低下によって引き起こされる光路の頻繁な切り替えを回避します.
主要 な 特徴
1プレミアム オプティカル 性能
超低の挿入損失と 波長/温度/偏振による信号減衰が最小限にファイバーチャンネル間の信号干渉を排除するために優れたクロスストーク抑制と組み合わせた複数モードと単モードのファイバーバージョンは,フルバンド光信号伝送の要求を満たします.
2柔軟な時間遅延制御
組み込み多速DIPタグリングスイッチと1~8分調整可能な遅延モード;工場デフォルトでは即座に切り替える遅延機能を無効にする.自動化された光学テストワークフローのカスタマイズされたトリガータイミングを可能にする.
3. 二重電源冗長入力
幅広い範囲の12°52VDCと110°240VACの二重電源アクセスをサポートし,内蔵の反極性保護を備えています電力供給の不一致が内部光学および電気部品を損傷することを効果的に防止する.
4強力な産業適応性
-20°Cから70°Cまでの広範囲の動作温度 IP40防塵金属室長期間の連続産業用運用のために,1000万回以上の切換サイクルと高速 ≤10msの信号切換速度.
5コンパクトで使いやすい
標準的なLCファイバーポートと産業用端末電源コネクタ; DINレールマウントデザインはキャビネットスペースを節約し,高密度集成ファイバー通信システムとシームレスに互換性があります.
サイズ
