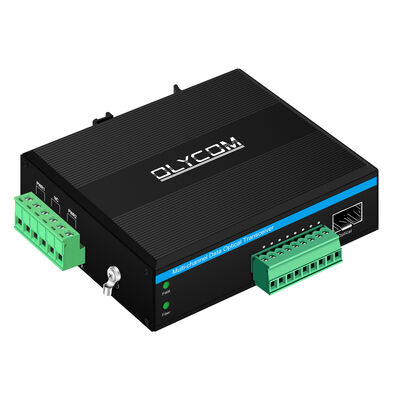

DINレール4ポート接点開閉光トランシーバ
|
光学 |
|
|
波長 |
1310nm/1550nm |
|
出力電力 |
-8~3dBm |
|
光ファイバー |
シングルモード (9/125um) 20Km、マルチモード (50/125um) 5Km、( 62.5/125um) 2Km |
|
受信感度 |
-30dBm |
|
インタフェース |
SFPスロット |
|
接点の閉鎖 |
|
|
信号入力 |
アラーム、バイナリ入力、TTL、RS-232/422/485 またはパッシブスイッチボタンをサポート |
|
信号出力 |
任意のアラーム、バイナリ出力、TTL、RS-232/422/485 またはリレー出力をサポート |
|
インタフェース |
フェニックスターミナル |
|
電気。環境。機械式 |
|
|
動作電圧 |
DC12-52V |
|
動作温度 |
-40℃～+75℃ |
|
保管温度 |
-45℃～+85℃ |
|
湿度 |
0~95%結露なし |
|
ディメンションスタンドアロン |
113.8mm×93mm×35mm |
|
重さ |
0.30kg/個 |
主な特長
応用
機械製図
注文オプション
|
IM610-4K↑↓WT/R-FC20 |
4ch コンタクト クロージャ Bidi、SFP スロット、DIN レール搭載 |
|
IM610-4K↑↓MT/R-FC5 |
4chコンタクトクロージャBidi、SFPスロット、DINレール搭載 |
|
品目番号コード |
|
|
OM600 |
OM600-ビデオ光トランスミッター/レシーバー、610デスクトップスタンドアロン、620カードスタイル 613-miniシリーズ、615-HDシリーズ |
|
V |
ビデオ |
|
あ |
オーディオ |
|
D |
データ |
|
K |
アラーム（I/O、接点閉） |
|
P |
電話 |
|
E |
イーサネット |
|
男、女 |
M-マルチモード、W-シングルモード |
|
S、U |
S-1310nm、U-1550nm |
|
Ｔ、Ｒ |
T - 送信機、R - 受信機 |
|
FC、ST、SC、LC |
ファイバコネクタタイプ |
|
↑、↓、↑↓ |
↑ - 順方向 (TX から RX)、↓ - 逆方向 (RX から TX)、↑↓ - 双方向 |
|
1、2、3、… |
必要なチャネルの信号量より桁が進んでいます |
|
05、20、40… |
ファイバーコネクタの隣の数字 - 作動距離 |
