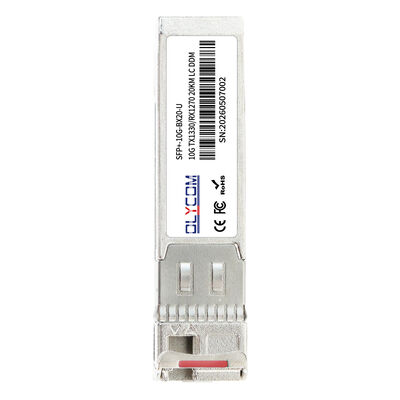

10G Sfp+ オプティカルモジュール シングルモード 1270/1330nm 20km
絶対最大格付け
|
パラメータ |
シンボル |
ミニ |
マックス |
ユニット |
|
供給電圧 |
Vcc |
-0.5 |
4.5 |
V |
|
貯蔵温度 |
Ts |
-40歳 |
+85 |
°C |
|
動作湿度 |
- |
5 |
85 |
% |
推奨された運用条件
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
ユニット |
|
|
操作ケース温度 |
スタンダード |
Tc |
0 |
|
+70 |
°C |
|
拡張 |
-20歳 |
|
+80 |
°C |
||
|
産業用 |
-40歳 |
|
+85 |
°C |
||
|
電源の電圧 |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
電源電流 |
Icc |
|
|
350 |
mA |
|
|
データレート |
|
1.0 |
10.3 |
10.7 |
Gbit/s |
|
光学および電気特性
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
ユニット |
注記 |
||
|
送信機 |
||||||||
|
中央波長 |
λc |
1260 |
1270 |
1280 |
nm |
|
||
|
スペクトル幅(-20dB) |
Δλ |
|
|
1 |
nm |
|
||
|
側モード抑制比 |
SMSR |
30 |
- |
|
dB |
|
||
|
平均出力 |
P外へ |
-3 |
|
+2 |
dBm |
1 |
||
|
絶滅率 |
緊急事態 |
3.5 |
|
|
dB |
|
||
|
データ入力スイング微分数 |
VIN |
180 |
|
850 |
mV |
2 |
||
|
入力差阻力 |
ZIN |
90 |
100 |
110 |
オー |
|
||
|
TXを無効にする |
無効にする |
|
2.0 |
|
Vcc |
V |
|
|
|
有効にする |
|
0 |
|
0.8 |
V |
|
||
|
TXの欠陥 |
欠点 |
|
2.0 |
|
Vcc |
V |
|
|
|
普通 |
|
0 |
|
0.8 |
V |
|
||
|
受信機 |
||||||||
|
中央波長 |
λc |
1320 |
1330 |
1340 |
nm |
|
||
|
受容器の感受性 |
|
|
|
-14.4 |
dBm |
3 |
||
|
受信機の過負荷 |
|
0.5 |
|
|
dBm |
3 |
||
|
ローズ・デ・アセット |
ロスD |
|
|
-15.5 |
dBm |
|
||
|
ローズ・アースート |
ロスA について |
-30歳 |
|
|
dBm |
|
||
|
LOS ヒステレシス |
|
0.5 |
|
|
dB |
|
||
|
データ出力スイング差分 |
V外へ |
300 |
|
900 |
mV |
4 |
||
|
ロス |
高い |
2.0 |
|
Vcc |
V |
|
||
|
低い |
|
|
0.8 |
V |
|
|||
メカニカル仕様
よくある質問
OSBLXG20D-23は,シングルモードファイバー (SMF) による高速光通信のために設計された10Gbps SFP+ BIDI オプティカルトランシーバーである.LTE フロントライン,その他の高帯域幅光学リンク.
このモジュールは最大20km 送信距離システム条件とファイバー品質に応じて,シングルモードファイバー (SMF) 上で
完全にサポートしますリアルタイムDDM (DOM)次の機能を含む:
システムメンテナンスやネットワークトラブルシューティングに役立ちます
2つのバージョンがあります.
商用環境と産業環境の両方に適しています
SFP+の標準ホストデバイスと互換性がある.
