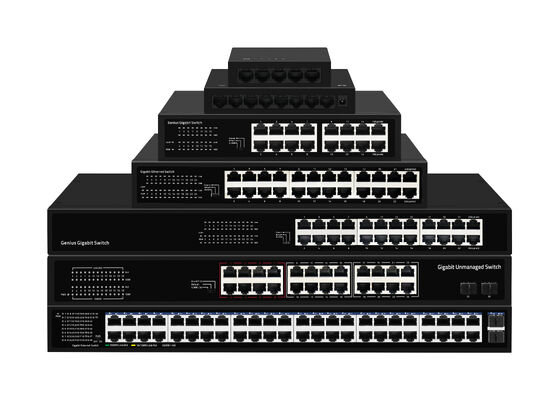

Olycom 24ポート CCTV PoE スイッチ 2.5G ファイバー アップリンク
|
記述 |
仕様 |
|
モデル |
OM-2(2)2424-PSE-GE |
|
インターフェース |
24*1Gbps PoE ポート 2*2.5Gbps SFP ポート |
|
港の基準 |
IEEE 802 について3: イーサネットメディアアクセス制御 (MAC) プロトコル IEEE 802.3i: 10BASE-T イーサネット IEEE 802.3u: 100BASE-TX ファストイーサネット IEEE 802.3ab: 1000BASE-T ギガビットイーサネット IEEE 802.3z: 1000BASE-X ギガビットイーサネット (光ファイバー) IEEE 802.3x:流れ制御 |
|
帯域幅を切り替える |
58Gbps |
|
パケット転送率 |
43.15Mpps |
|
パケットバッファ |
8.4Mbit |
|
MAC アドレス 表 |
16K |
|
ジャンボフレーム |
12Kバイト |
|
VLAN |
VLAN 範囲 1-4094 最大アクティブ VLAN は 31 |
|
送信方法 |
保存し,転送する |
|
PoE 標準 |
IEEE802.3af (15.4W) IEEE802.3at (30W) |
|
PoEポート出力電圧 |
DC 44-57V |
|
PoE ポート |
ポート3-24 PoE出力 <30W ポート 1-2 は HiPoE 60W をサポートします |
|
PoE 電力予算 |
280W |
|
電源 |
AC 100-240V 50/60Hz DC 52V 5.77A |
|
メインボードの電力消費量 |
15.59W |
|
構造情報 |
製品寸法: 440*204*44mm パッケージの寸法: 500*290*85mm 製品純重量2.84kg 製品総重量: 3.42KG |
|
梱包情報 |
カートンの寸法: 520*445*310mm 梱包量: 5PCS 梱包重量: 18.1kg |
|
パッケージの内容 |
スイッチ1個 パワーコード1個 手帳1個 検査証明書1個 ラック設置キット1ペア |
|
ファン数 |
0 |
|
設置 |
デスクトップ,ラック |
|
超電圧保護 |
ポート・オーバージェ:普通モード6KV,差分モード2KV (Cクラス) 静電ESD:空気8KV,接触6KV (Bクラス) 電源:普通モード4KV,差分モード2KV (Bクラス) |
|
動作温度 |
0~40°C |
|
貯蔵温度 |
-40~70°C |
|
湿度操作 |
10%~90% 凝縮しない |
|
貯蔵湿度 |
5%~95%,凝縮しない |
|
PWR グリーンLED |
オン: オン 切れた: 切れた |
|
ポート 1〜24 |
グリーンLED オン: 1Gbps リンク正常 黄色いLEDが点灯している: 10/100Mbps 接続正常 オフ: リンクブロック 閃き:データ送信 スローフラッシング:ローカルまたはクロスプロダクトループが検出されると,ポートはゆっくりとフラッシングします. |
|
PoE イエロー LED |
オン: PoE オン PoEが切れている |
|
ポート 25-26 |
グリーンLED オン: 2.5Gbps リンク 正常 黄色いLEDが点灯: 1Gbps 接続正常 オフ: リンクブロック 閃き:データ送信 |
|
PoE Max グリーン LED |
停止: PoE 電力消費量が 90%未満であることを示します. 瞬き ((1秒あたり1回): PoE 消費電力の 90% ≤ P ≤ 95% を示す ON: PoE電力が95%で使用されていることを示す. |
|
VLAN/デフォルト/拡張モード ボタン |
VLAN: VLAN モード,ポート 1-22 は互いに隔離され,ポート 25-26 と通信し,PoE ウォッチドッグ モードを自動的に起動します デフォルト: 普通モード,すべてのポートが互いに通信できます 送信距離は100メートル以内です 送信速度は10/100//1000Mbps アダプティブ ((PoE Watchdogオフ) 拡張: 拡張モード,PoEポートが拡張モードにあるとき,ポート17-24は10Mbpsを強制して送信距離を250mに延長し,PoEウォッチドッグモードを自動的に起動します. |
マウント図
