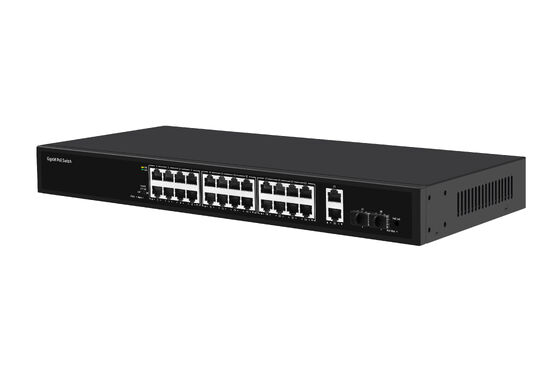

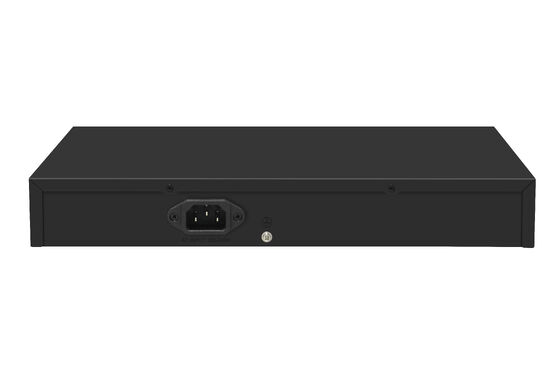

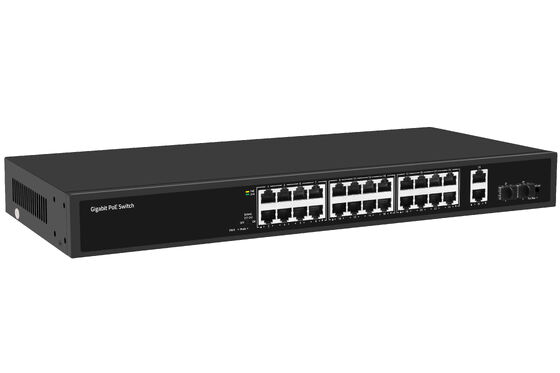

Olycom 24ポート ギガビット CCTV PoEスイッチ
主な特徴
仕様
|
製品名 |
28ポート 10/100/1000Mbps ラックタイプ イーサネット PoEスイッチ |
|
ポート |
24ポート 10/100/1000M PoE + 2ギガビットイーサネットアップリンク + 2ギガビットSFP |
|
スイッチング容量 |
56Gbps |
|
スループット |
41.644Mpps |
|
パケットバッファ |
6M |
|
MACアドレス |
8K |
|
ジャンボフレーム |
9216Kbytes |
|
転送モード |
ストアアンドフォワード |
|
MTBF |
100000時間 |
|
ネットワークプロトコル |
IEEE 802.3：イーサネットメディアアクセス制御（MAC）プロトコル IEEE 802.3i：10BASE-T イーサネット IEEE 802.3u：100BASE-TX ファストイーサネット IEEE 802.3ab：1000BASE-T ギガビットイーサネット IEEE 802.3z：1000BASE-X ギガビットイーサネット（光ファイバー） IEEE 802.3x：フロー制御 |
|
PoEプロトコル |
IEEE802.3af(15.4W) IEEE802.3at(30W) |
|
PoE配線 |
1/2(+), 3/6(-) |
|
PoE予算 |
400W |
|
業界標準 |
EMI：FCC Part 15 CISPR (EN55032) クラスA EMS：EN61000-4-2 (ESD) EN61000-4-5 (サージ) |
|
ネットワークメディア |
10Base-T：Cat3,4,5以上 UTP(≤100m) 100Base-TX：Cat5以上 UTP(≤100m) 1000Base-TX：Cat5以上 UTP(≤100m) |
|
光メディア |
マルチモードファイバー：50/125, 62.5/125, 100/140μm シングルモードファイバー：8/125, 8.7/125, 9/125, 10/125μm |
|
認証 |
CE/FCC/RoHS |
|
動作環境 |
動作温度：-10℃～50℃ 保管温度：-40℃～70℃ 動作湿度：10%～90%、結露なきこと 保管湿度：5%～95%、結露なきこと |
|
電源 |
入力電圧：AC100-240V |
|
LEDインジケーター |
PWR（電源インジケーター） 点灯：電源オン
1-28 ACT（リンク＆データ） 点灯：接続済み 消灯：切断済み 点滅：データ送信中
1-24 1000M（黄色ライト） 点灯：PoE電源供給正常 消灯：PoE電源供給なし
PoE最大PoE電源ライト 消灯：PoE電力使用量が90%未満 点滅：PoE電力使用量が90%以上かつ95%未満 点灯：PoE電力使用量が95%以上かつ100%未満モードDIPスイッチライト
点灯：Extendオン 消灯：Extendオフ PoE LEDキー
デュアルカラーライト選択 デフォルトグリーン（リンクデータ）、スイッチイエローライト（PoE） Extend DIPスイッチ |
|
OFF：ノーマルモード、すべてのインターフェースが相互に通信可能 |
伝送距離は100メートル未満、伝送レートは10/100/1000Mアダプティブ；ポートAIモードは無効 ON：リンク拡張モード、ポート17-24は強制10M、リンク250M（PoEウォッチドッグ有効）、ポートAIモード有効
概要 |
高品質・高速ネットワークインテリジェントおよびPoEチップを採用
このPoEスイッチは、24ポート10/100/1000M PoE + 2ギガビットイーサネットアップリンク + 2ギガビットSFPを備え、
10/100/1000Mイーサネットのシームレスな接続を実現
非PoEデバイスにはデータのみを送信
シンプルで便利な設置、保守方法、豊富なビジネス機能により、安全で信頼性の高い高性能ネットワークの構築を支援
主に、工業団地、ビル、工場、鉱山、政府機関、住宅用ブロードバンドなどのユーザーネットワークのコア層または集約層に配置
中小企業、インターネットカフェ、ホテル、学校などのイーサネットアクセスシナリオで広く使用可能
寸法
梱包情報
スイッチ1個（ニュートラルデバイス）
製品サイズ：440*205*44mm
内箱サイズ：500*290*85mm
製品重量：2.86Kg
梱包重量：3.39Kg
マスター箱サイズ：520*445*310mm
梱包数量：5個
梱包重量：17.95Kg
備考
付属品（光モジュール、パッチコードなど）は梱包箱に含まれていません
ご自身で準備するか、弊社からセットで購入してください
電源アダプターは、梱包箱とユニット価格の両方に含まれています
QCフレームワーク
1.規格：ISO9001、CE、FCC、RoHS、IEEE、ITU-Tに準拠；顧客仕様およびパフォーマンスベンチマークに整合。
2.プロセス：IQC → 生産管理 → 機能テスト → 環境テスト → バーンイン → 最終検査。
3.主要テスト：スループット、VLAN/QoS、PoE、波長精度、OSNR、電力安定性、耐久性（-40～75℃）。
4.ツール：OSA、トラフィックジェネレーター、プロトコルアナライザー、環境チャンバー。
5.管理：完全なトレーサビリティ、QC記録、RCAおよびフィードバックによる継続的改善。
