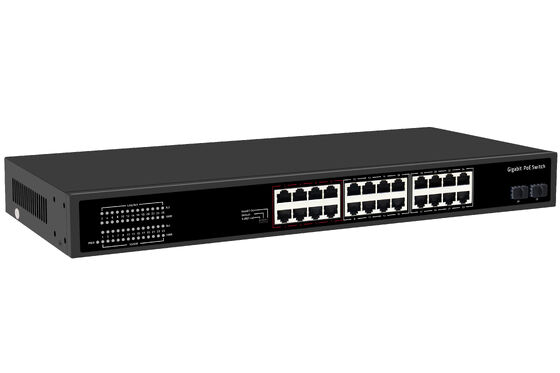

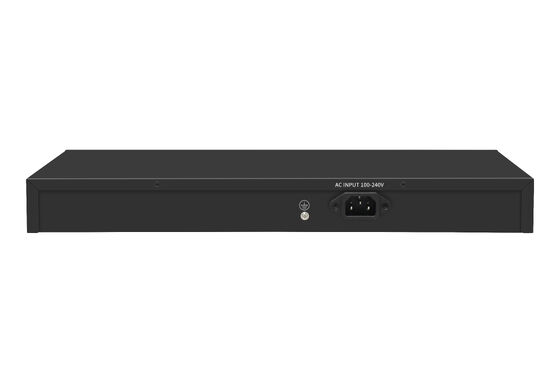

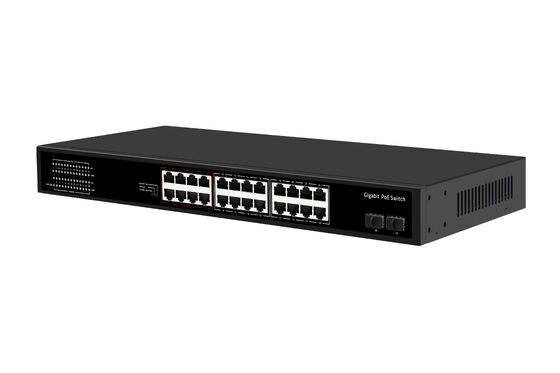

Olycom 24ポート CCTV PoE ファイバーネットワークスイッチ
|
I/Oインターフェース |
|
|
電源 |
AC100-240V 50/60Hz |
|
イーサネット |
24*ギガビットPoEポート 2*アップリンクポート 2*ギガビットSFPポート |
|
チップセットソリューション |
EN8850DH, RTL8238B |
|
パフォーマンス |
|
|
帯域幅 |
56Gbps |
|
パケット転送レート |
41.644Mpps |
|
メモリキャッシュ |
3Mbit |
|
MACアドレス |
8K |
|
ジャンボフレーム |
9.6Kbytes |
|
転送モード |
ストアアンドフォワード |
|
MTBF |
100000時間 |
|
標準 |
|
|
ネットワークプロトコル |
IEEE802.3 (10Base-T) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (フロー制御) |
|
PoEプロトコル
|
IEEE802.3af(15.4W) IEEE802.3at(30W) |
|
ネットワークメディア
|
10Base-T : Cat3, 4, 5以上 UTP(≤100m) 100Base-TX : Cat5以上 UTP(≤100m) 1000Base-TX : Cat5以上 UTP(≤100m) |
|
認証 |
|
|
安全認証 |
CE, FCC, RoHS |
|
環境基準 |
|
|
動作環境 |
動作温度: -10～50℃ 保管温度: -40～70℃ 動作湿度: 10%～90%、結露なきこと 保管湿度: 5%～95%、結露なきこと |
|
機能インジケーター |
|
|
インジケーター |
PWR(電源), 1-28 緑ランプ(リンク&データ), 1-24(黄ランプ), POE LEDキー |
|
PWR |
点灯: 電源オン 消灯: 電源オフ |
|
1-28 緑ランプ (リンク&データ) |
点灯: リンク正常 消灯: リンクブロック 点滅: データ送信中 |
|
PoE最大PoE電源ランプ |
消灯: PoE電力使用量が90%未満であることを示す 点滅: PoE電力使用量が90%以上かつ95%以下であることを示す 点灯: PoE電力が95%以上使用されていることを示す |
|
モードDIPスイッチランプ |
点灯: 拡張オン 消灯: 拡張オフ |
|
1-24 (黄ランプ)
|
点灯: PoE電源供給正常 消灯: PoE電源供給なし |
|
PoE LEDキー |
デュアルカラーランプ選択: デフォルトは緑(リンクデータ)、黄色ランプ(PoE)に切り替え |
|
拡張DIPスイッチ |
OFF: 通常モード、すべてのインターフェースが相互に通信可能、 伝送距離は100メートル未満、伝送速度は10/100/1000M アダプティブ; ポートAIモードは無効です ON: リンク拡張モード、17-24ポートは10Mに強制、リンク250M (PoEウォッチドッグ有効化)、ポートAIモードが有効になります; |
|
物理構造 |
|
|
構造サイズ |
製品寸法: 440*280*44mm パッケージ寸法: 500*365*85mm 製品正味重量: 3.565KG 製品総重量: 4.264KG |
|
梱包情報 |
カートン寸法: 520*445*385mm 梱包数量: 5個 梱包重量: 22.3KG |
|
電源電圧 |
入力電圧: AC 100-240 V 50-60Hz 供給電力: 52V /7.69A |
|
電力
|
非PoEボード電力: 最大15W PoE電力: 最大380W |
|
梱包リスト |
スイッチ 1個, 電源コード 1個, ユーザーマニュアル 1個, 証明書 1個 |
特徴
このPoEスイッチは、24個のギガビットPoEポートに加え、2個のアップリンクポートと2個のギガビットSFPポートを備えています。
複数のイーサネット規格を強力にサポートし、スムーズで高速なデータ伝送を保証します。
このデバイスには、自動電力検出、ゼロコンフィギュレーションセットアップ、さまざまなVLANモードのサポートなどのインテリジェント機能が搭載されています。また、電気サージや静電気放電に対する保護機能も含まれており、さまざまな環境での信頼性を確保しています。
アプリケーション
このPoEスイッチは、通信、教育、政府、セキュリティ分野など、高性能ネットワーキングソリューションを必要とする産業に最適です。
ブロードバンドプライベートネットワークからマルチメディア伝送まで、制御信号、画像、データを同時に伝送する能力を提供します。
このデバイスの汎用性は、リアルタイム監視やビデオ会議にも拡張され、さまざまなネットワーク環境へのシームレスな統合を保証します。
OLYCOM概要
1. 会社概要
2003年設立の深圳OLYCOMは、光ファイバーおよびネットワーキングソリューションに注力
研究開発、製造、グローバル配信能力を統合
通信、産業、エンタープライズ分野の120カ国以上の顧客にサービスを提供
2. 主要製品
産業用イーサネットスイッチ (L2/L3、マネージド/アンマネージド)
PoEスイッチ (IEEE 802.3af/at/bt)
DWDMシステム (MUX/DEMUX、OADM、高容量伝送)
メディアコンバーター (光ファイバー ⇔ イーサネット)
SFPモジュール (1G～400G、マルチブランド互換)
光ファイバーデバイス (ビデオエクステンダー、シリアルコンバーター、PLCモジュール)
3. 主要機能
過酷な環境 (温度、振動、湿度) 向けの産業用設計
冗長電源入力と安定した長期運用
低遅延と高帯域幅効率を備えた高速伝送
光ファイバー利用率を最大化するスケーラブルな光ソリューション
4. グローバル展開
北米、ヨーロッパ、東南アジア、中東で強力なプレゼンス
販売代理店、インテグレーター、エンタープライズ顧客との長期的な協力
5. 競争力
経験豊富なエンジニアリングチームによる継続的な研究開発投資
厳格な品質管理 (ISO9001、CE、FCC、RoHS)
プロジェクト固有のニーズに対応するOEM/ODMカスタマイズ
高価値ソリューションのためのバランスの取れたコストパフォーマンス
6. アプリケーション
通信 & 長距離伝送
監視 & セキュリティ (IPカメラ用PoE)
データセンター & 高速ネットワーク
産業オートメーション & スマートインフラ
スマートシティ & IoT展開
7. ビジョン & ミッション
ビジョン: 信頼されるグローバルネットワーキングソリューションプロバイダーになる
ミッション: 信頼性が高く、スケーラブルで、コスト効率の高い接続ソリューションを提供する
8. まとめ
ネットワーキングおよび光ファイバー分野で20年以上の経験
安定性、パフォーマンス、実用的な展開価値に注力
世界中で、より高速で、より信頼性が高く、スケーラブルなネットワークインフラストラクチャを実現
QCフレームワーク (通信 & 光製品)
1. 標準
ISO9001、CE、FCC、RoHS、IEEE、ITU-Tに準拠
顧客仕様および主要パフォーマンス指標に沿う
2. プロセス
IQC: 部品 (光学、PCB、電源) のチェック
製造: AOI + アセンブリ検証
機能: スループット、VLAN/QoS、波長、OSNR
信頼性: 温度、湿度、振動テスト
バーンイン: ロードストレス + 安定性監視
最終: 検査 + 完全機能チェック
3. ツール
OSA、トラフィックジェネレーター、プロトコルアナライザー
環境 & 振動試験システム
4. システム
完全なトレーサビリティ、テスト記録、QCソフトウェア
5. 改善
根本原因分析 + 顧客フィードバックループ
