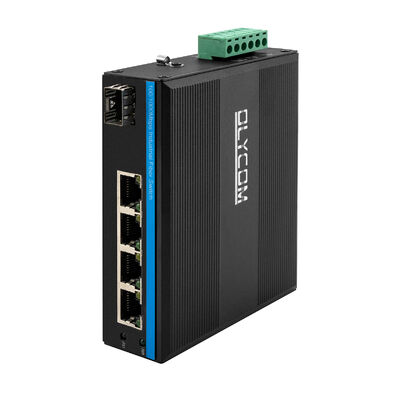

5ポート ハードウェア高速イーサネット光スイッチ
仕様
|
製品名 |
10/100Mbps産業用光スイッチ (1F+4TP) |
|
モデル番号 |
IM-FS140FE |
|
ポート |
1x 100M SFP光 SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40～120Km MM: 1310nm, 2Km; 850nm, 500メートル 4x 10/100M UTP RJ45 (MDI/MDIX自動検出対応) 1x 6ピン電源端子台 |
|
プロトコル |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) |
|
スイッチング機能 |
伝送モード: ストア＆フォワード 転送遅延: <10us システム帯域幅: 1Gbps (ノン・トラフィック・ジャム) 転送レート: 1.488Mmps MAC: 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T: CAT3, CAT4, CAT5 非シールドツイストペア (≤100m) 100BASE-TX: CAT5以上 シールドツイストペア (≤100m) |
|
LED |
電源、光、ネットワーク、PoE PWR: 電源
Fiber: FX1 点灯: 伝送が正常 消灯: 伝送が正常でない (光モジュール故障または切断)
Copper オレンジ: PoEインジケータ 点灯: PoEが動作中 消灯: PoEが動作していないか、非PoEデバイス
Copper 緑: スピードインジケータ 点灯: 伝送速度が100Mbps 点滅: 伝送中 消灯: 切断または動作速度が10Mbps |
|
消費電力 |
フルロード時 ≤5W |
|
電源 |
冗長DC12V～DC52V入力、通常DC12V/DC24V/DC48V 逆接続: 対応 |
|
環境 |
動作温度: -40℃～75℃ 保管温度: -40℃～85℃ 動作湿度: 10%～90%、結露なきこと 保管湿度: 10%～95%、結露なきこと |
|
産業規格 |
ESD: IEC61000-4-2, ±15KV (エア)、±6KV (コンタクト) EFT: IEC61000-4-4, 一般 ±6KV サージ: IEC61000-4-5, 差動 ±2KV, コモン ±6KV |
|
認証 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014 |
|
機械情報 |
筐体: 波形金属筐体、IP40等級 寸法: 114*93*35mm 取り付け方法: DINレール/壁掛け 重量: 0.35Kg/0.45Kg (正味/総重量) |
|
保証 |
3年間、生涯技術サポート |
製品概要
IM-FS140FEは、コンパクトでマネージドではないファストイーサネット産業用スイッチで、電気的にノイズが多く環境的に厳しい場所で、複数のフィールドデバイスを集約し、光ファイバー経由でアップリンクするために設計されています。
超小型2ポートモデルと比較して、エッジデバイスの高密度化を実現しながら、ネットワークアーキテクチャをシンプルかつ決定論的に保ちます。
このスイッチは、1つのタスクにのみ焦点を当てています。
銅線ベースの産業用デバイスと長距離光ファイバーネットワーク間の信頼性の高いイーサネット転送—設定、チューニング、ソフトウェア依存なし。
ネットワークの役割と設計意図
IM-FS140FEは、通常、フィールド集約レイヤーに展開されます。
複数の近接する産業用デバイスからイーサネットトラフィックを収集し、単一の光ファイバーリンクを介して制御室、変電所、または中央ネットワークキャビネットに転送します。
設計は以下を想定しています。
固定トポロジー
予測可能なトラフィックパターン
長期間の無人運用
管理インターフェースはなく、時間の経過による動作の変化もないため、設定のずれやソフトウェア関連の不安定性を排除します。

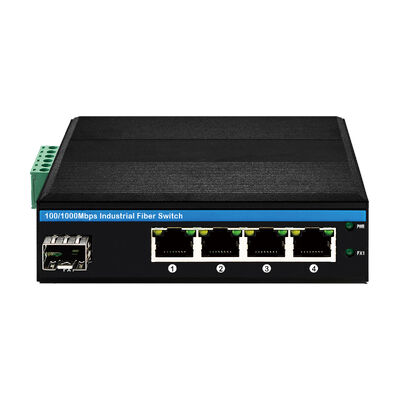

インターフェースレイアウトと接続ロジック
このスイッチは以下を組み合わせています。
ローカルデバイスアクセス用の4つのファストイーサネットRJ45ポート
光ファイバーアップリンク用の1つのファストイーサネットSFPポート
銅線ポートは速度、デュプレックス、配線極性を自動検出するため、PLC、センサー、RTU、HMI、レガシーコントローラーに直接接続できます。
SFPインターフェースはマルチモードとシングルモードの両方の光モジュールをサポートし、短いキャビネット内リンクから最大120kmの長距離接続までスケールします。
このレイアウトは、銅線距離制限をはるかに超えて拡張する必要がある小規模から中規模のデバイスクラスターに最適です。
トラフィック処理特性
パケット転送はストア＆フォワードアーキテクチャに基づいており、フレームの整合性とプロトコルの準拠性を保証します。
フロー制御メカニズムは、輻輳時にトラフィックを自動的に調整します。
IEEE 802.3x (フルデュプレックスリンク用)
バックプレッシャー (ハーフデュプレックス動作用)
十分な内部バッファリングにより、アップリンク帯域幅が制限されている場合でも、複数のデバイスからの短いトラフィックバーストをパケットロスなしで吸収できます。
産業用信頼性と環境耐性
IM-FS140FEは、市販のスイッチでは対応できない環境で動作するように構築されています。
金属筐体は、ほこりや物理的な衝撃からIP40保護を提供します。
内部設計は産業用EMS要件を満たし、以下に対する耐性を提供します。
静電気放電
電気的ファストトランジェント
伝導性干渉
このスイッチは、-40℃から+75℃の温度範囲で信頼性の高い動作を行い、結露なしで高い湿度にも耐えます。
これらの特性により、制御盤、道路脇のエンクロージャー、変電所、半屋外設置場所への展開が可能になります。

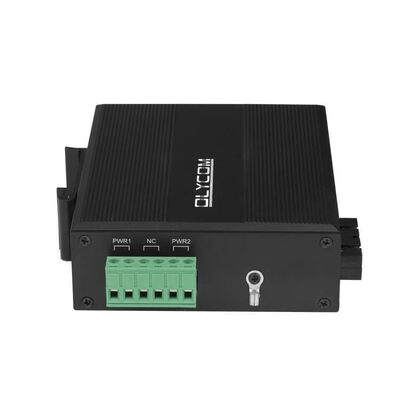

電源入力と設置戦略
広範囲のDC入力 (12～52V) により、産業用電源バスやバックアップシステムとの互換性が確保されます。
逆極性保護により、フィールドでの設置ミスが最小限に抑えられます。
低消費電力はファンレス動作をサポートし、熱ストレスを軽減してサービス寿命を延ばします。
コンパクトな筐体とDINレール取り付け設計により、スペースが限られた産業用パネルに迅速に設置できます。
IM-FS140FEの一般的な使用場所
フィールドデバイス集約ノード
製造セルやプロセスエリアで、複数のPLC、センサー、またはコントローラーからのデータを収集し、光ファイバーバックボーンに転送します。
交通・運輸システム
道路脇または線路脇のキャビネットに設置され、信号コントローラー、検出器、監視機器を中央の交通または鉄道システムに接続します。
エネルギー・ユーティリティインフラ
変電所、ポンプ場、水処理施設で使用され、分散されたフィールド機器を長距離光ファイバーでリンクします。
過酷な産業現場
ほこり、振動、電気的ノイズが避けられない鉱業、石油化学プラント、冶金プラントに適しています。
レガシーネットワークの光ファイバー拡張
複数のローカル接続を単一の長距離光ファイバーリンクに変換することにより、銅線ベースの産業用イーサネットデバイスのリーチを拡張します。
このモデルが存在する理由
IM-FS140FEは、超小型コンバーターとフルマネージド産業用スイッチの間のギャップを埋めます。
以下を提供します。
基本モデルよりも多くのデバイス容量
マネージドスイッチよりも少ない複雑さ
運用オーバーヘッドなしでスケーラブルなエッジ接続を必要とする産業用ネットワークにとって、
IM-FS140FEは実用的で安定した選択肢です。
マネージドですか？
A: いいえ、このシリーズはアンマネージドです。
お客様の選択肢として、別のマネージドシリーズもございます。
どのような取り付け方法をサポートしていますか？
A: DINレールと壁掛けに対応しています。
特別な取り付けキットが必要な場合は、対応可能です。以前にも対応したことがあります。
ラベルの内容を書いてもらえますか？
A: はい、モデル名/ロゴ/説明をラベルに記載する必要がある場合は、お知らせください。
標準言語は英語です。
韓国語、イタリア語、ロシア語などの異なる言語に関する場合は、正確な形式をお送りいただければ、コピー＆ペーストいたします。
デバイスに私のロゴを入れることはできますか？
A: はい、当社はOEMメーカーです。
ロゴをPS/AI形式で送っていただければ、残りは当社で対応いたします。
梱包箱には何が入っていますか？
A: デバイス本体、保護フォーム、ユーザーマニュアル、保証書が入っています。
一部のモデルには、コンソールケーブルや取り付けハンガーなどの追加資料が含まれます。
