24ポート 2.5G スマート管理可能なPoEファイバースイッチ
仕様
| 製品名 |
24 ポート 1G 2.5G インダストリアル PoE ファイバー スイッチ (12F+12TP) |
| モデル番号 |
IM-FP121212GW |
| 港 |
12 x 1000Mpbs SFP ポート
12 x10/100/1000M UTP RJ45 (MDI/MDIX自動検出をサポート)
|
| スタンダード |
IEEE 802 について3IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| ジャンボフレーム |
9.6KB |
| MAC アドレス 表 サイズ |
8K |
| ポー・スタンダード |
IEEE802.3af,IEEE802.3at |
| 切り替え機能 |
送信方式:保存と転送
システム帯域幅: 108Gbps (交通渋滞ではない)
DRAMサイズ: 128M
フラッシュサイズ: 16M
パケットバッファサイズ: 4Mb
VLAND ID: 4096
MAC アドレス テーブル サイズ: 8K
ジャンボフレーム: 9.6KB
|
| ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m)
100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m)
SFPポートの送信距離: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
電力,ネットワーク,ファイバー |

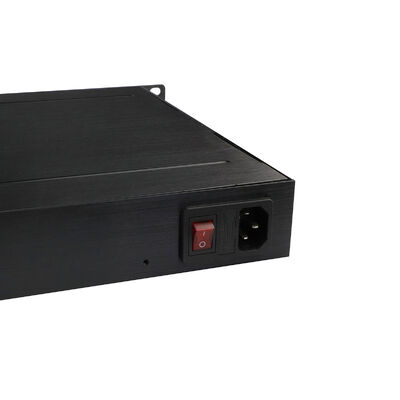

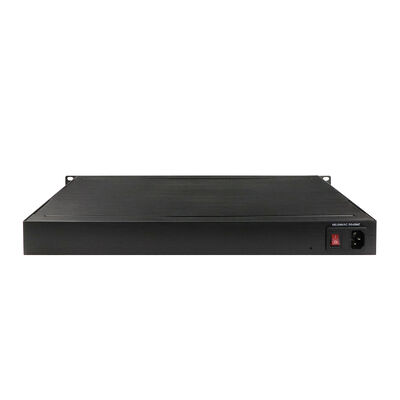

| 電源 |
入力電圧 AC220V
非極電源入力: サポート
|
| 環境 |
作業温度: -40°~75°C
作業湿度: 5%~95%,冷却しない
|
| 認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3:2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年
|
| メカニカル情報 |
安全クラス:IP30
サイズ: 483x294.6x44.5mm
|
| 保証 |
1年以内に交換 3年修理 |
その こと
IM-FP121212GWは,大量の電源装置,長距離ファイバーリンク,集中制御が信頼性のある共存が必要です.
独立した電源システムや分散スイッチや頻繁な手動的介入に依存できない産業用ネットワークのために設計されています
このデバイスは高密度PoE配信,ファイバーベースのバックボーン接続,および産業レベルの管理を 単一のプラットフォームに組み合わせます
一旦導入されると,安定したインフラストラクチャ・ノードになり,電力を供給し,データを転送し,ネットワークポリシーを24時間連続で執行します.
その 関係
12ギガビットRJ45ポートは,工業用端末に密度の高いアクセスを提供します.
各銅ポートは自動的に速度とデュプレックスの設定を交渉し,単一のイーサネットケーブルでデータと電力を両方を供給します
接続されたデバイスには,以下のようなものがあります.
IPカメラ
無線アクセスポイント
VoIPとインターコムシステム
PoE対応産業ターミナル
12ギガビットSFPファイバーポートがネットワークの光学骨組みを形成する.
これらのポートは単モードと多モードのファイバーの両方をサポートし,短いローカルリンクから最大100kmまでの距離を可能にします.
このスイッチは大きな産業施設や鉄道廊下や 電力網やキャンパス規模の施設の中心部に設置できます
権能 が 与え られ て いる 方法
PoE機能はスイッチに直接組み込まれています
12つの銅ポートはすべてIEEE 802.3afに対応し,ポートあたり最大15.4Wの電力を供給する.
PoEの総電源予算は340Wに達し,外部インジェクターなしですべての接続されたデバイスを同時に電源化することができます.
電源は標準的な5級イーサネットケーブルで供給されます
デバイス側にはローカル電源アダプタが不要です.
これは設置を簡素化し,故障点を削減し,特に屋外やアクセスが難しい場所での長期維持コストを削減します.
ネットワーク で の 行動
IM-FP121212GWは 管理された産業用スイッチです
消極的に行動するわけではありません
交通の動きや故障の処理や 装置の隔離を 積極的に制御しています
リング保護メカニズムとスパンディングツリープロトコルは,ネットワークがミリ秒以内にリンク障害から回復することを可能にします.
これは,接続性の喪失がフィールドデバイスへの電力の喪失を意味する大きなPoE展開において不可欠です.
トラフィックはストレージ・アンド・フォワード・フォアダイビングを用いて決定的に処理されます
制御信号やリアルタイムビデオなどの遅延感のあるデータは優先順位が与えられ,非重要なトラフィックは制限されます.
大規模なデータフレームは効率的に処理され,重荷下で混雑を防ぐ.
ネットワーク の 分割
スイッチは複数のVLANモデルをサポートし,追加のハードウェアなしでネットワークを論理的に分割することができます.
交通は次の方法で区切ることができる.
港
MAC アドレス
IPサブネット
議定書
VLAN 翻訳により,異なるネットワークドメインがきれいに相互接続できます.
マルチキャストトラフィックは 厳格に管理されています
ビデオストリームやリアルタイムデータストリームは必要な場所にのみ転送され,大型カメラやセンサーの展開で不要な帯域幅消費を防ぐ.
アクセス の 管理
セキュリティは複数のレベルで実施されています.
デバイスはネットワークにアクセスする前に認証する必要があります.
ポートは,アイデンティティ,住所,またはポリシーによって制限することができます.
無許可のアクセス,偽造の試み,アドレス乱用は 積極的にブロックされています
管理アクセスには暗号化されたプロトコルが使用されています
ネットワークを不必要なリスクにさらすことなく,設定,モニタリング,診断は遠隔で実行できます.
管理 の 方法
スイッチは,さまざまな運用環境に合わせて複数の管理方法をサポートします.
エンジニアは以下のような方法で 設定し監視できます
コマンドライン アクセス
ウェブベースのインターフェース
SNMP ベースのネットワーク管理システム
ファイアウェア更新は冗長メカニズムによって保護され,失敗したアップグレードが動作を妨げるのを防ぐ.
内蔵された診断ツールはケーブルの欠陥を迅速に特定し,現場でのトラブルシューティング時間を短縮します.
時間同期,記録,監視機能により,スイッチは集中的な産業管理プラットフォームに整合できます.
工業 的 な 環境 に 耐える 方法
IM-FP121212GWは 物理的および電気的ストレスの下で継続的に動作するように設計されています
-40°Cから+85°Cまで信頼性があります
湿度容量は5%から95%まで 凝縮しない
IP30 級の金属蓋は,内部部品を塵や機械的な衝撃から保護します.
スイッチは振動,衝撃,電波,静電放電,電磁干渉に耐える
重い機械,電源機器,鉄道システム近くに配備するのに適しています.
動力 を 与える 方法
この装置は,DC 48Vの非極電源を2つ使用しています.
非極性設計は配線を簡素化し フィールドでの設置エラーを軽減します
冗長な電源入力により 任務上の重要部署の可用性が向上します
最適 な 場所
産業PoE監視ネットワーク
工場,鉱山,石油化学工場,周辺警備地帯のカメラシステムを 管理しています
マルチキャスト最適化により,過剰なチューニングなしでビデオ効率が向上します.
大規模な自動化環境
PLC,HMI,センサー,PoE対応端末の密度の高い接続をサポートする.
トラフィック優先順位設定により 制御信号が信頼的に送られるようにします
交通及び鉄道システム
道路脇のキャビネット,駅,鉄道の廊下のために設計されています.
長距離ファイバーポートは線形展開をサポートし,リング保護は継続性を保証します.
鉄道基準の遵守は,輸送網への安全な統合を可能にします
エネルギー・公共事業インフラ
発電所,風力発電所,電網監視システムで使用されます
広範囲の温度耐性と繊維の届きは,屋外や遠隔装置をサポートします.
スマートビルと産業公園
PoEの中央配送と制御ノードとして機能します
事務所,生産,セキュリティトラフィックを分離し,集中管理を簡素化します.
IPv6-ready IIoT 展開について
現代のIPv6ベースの管理と通信モデルをサポートする.
IIoTデバイス,リモートプラットフォーム,クラウド接続システムのスケーラブルな統合を可能にします.
この モデル が 存在 する 理由
このスイッチは最小限に設計されていません
中心的な場所として作られています
この基準は,次のネットワークについて適用されます.
デバイスは同じ場所から電源とデータが必要です
障害は自動的に回復する必要があります
交通は制御されなければなりません
環境は通常の機器に敵対的です
電力,接続性,制御が融合する産業用アプリケーションでは
IM-FP121212GWは自然にフィットします
WEB インフォ
-
ケーブル診断をサポートし,故障点を位置付けることができます
-
IEEE802.3azEEE (エネルギー効率の良いイーサネット) 管理をサポートし,消費電力を最適化します
-
STP,RSTP,MSTP,ITU-T G.8032 イーサネット 保護リング (EPR) をサポートする
-
サポート QoS,輸送分類 QoS,CoS,帯域幅制御 (入力/出力方向),嵐抑制,差別化されたサービス
-
IEEE802.1q VLAN,VLANポート,MacベースのVLAN,IPサブネットVLAN,プロトコルVLAN,VLAN変換,MVRをサポートする
-
動的 IEEE802.3ad LACP リンクアグリゲーション,静的リンクアグリゲーションをサポートする
-
IGMP/MLD スヌーピング V1/V2/V3, IGMP フィルタリング/モジュレーション, IGMP 検索をサポート
-
IGMPのサポートエージェントの報告, MLDの監視
-
セキュリティ:ポートとMac IEEE802.1X,RADIUS,ACL,TACACS+,HTTP/HTTPS,SSL/SSH v2をベースにした
-
CLI,Web管理,SNMP v1/v2c/v3,Telnet のような Cisco® をサポートする
-
TFTP と HTTP を通してソフトウェアのアップグレードをサポートし,ファームウェアの冗長性がアップグレードの失敗を防ぐ
-
DHCP クライアント/リレー/スヌーピング/スヌーピング オプション 82/リレー オプション 82 のサポート
-
RMON,MIB II,ミラー画像,イベントログ,DNS,NTP/SNTP,IEEE802.1ab LLDPをサポートする
-
IPV6 テルネットサーバー/ICMP v6,SNMP,HTTP,SSH/SSL,NTP/SNTP,TFTP,QoS,ACLをサポートする
アクセサリー
| 産業用光学モジュール |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
