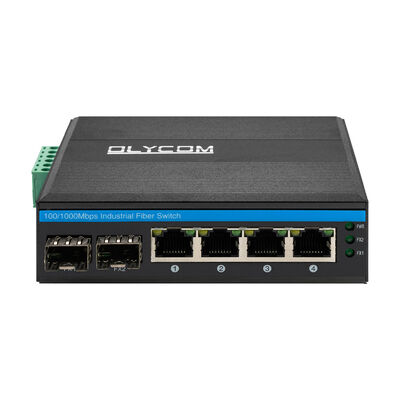

Olycom 4 ポート PoE/PoE+ DIN Rail CCTV PoE スイッチ
仕様
|
製品名 |
10/100Mbps 頑丈な PoE ファイバー スイッチ ((2F+4TP) |
|
モデル番号 |
IM-FP244FE |
|
港 |
2x100M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 4x10/100M UTP RJ45 ((MDI/MDIX自動検出をサポートする) 1x6-PIN 電源端末ブロック |
|
議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W ((PoE+) |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 1.2Gbps (交通渋滞ではない) 転送速度: 0.8928Mmps 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1,FX2 オン:トランスミッションは正常に 切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)
銅オレンジ: PoE指標 PoEが動いている オフ: PoE は動作していないか,これは非 PoE デバイスです.
銅緑色: 速度表示 オン:送信速度は100Mbps 瞬き: 送信中 切断: 切断または動作速度は10Mbpsです |
|
電力消費量 |
PoE≤5Wなしの完全な負荷 |
|

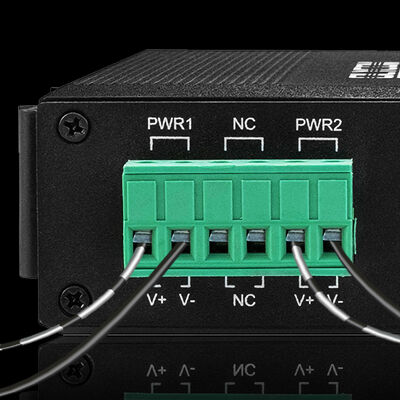

電源 |
PoE電源入力電圧: 48V (最大52V) 単一のPoE電源出力: 30W (ポート1~4) PoE出力電圧: 48V バック接続: サポート |
|
PoEワイヤリング |
1/2 (V+),3/6 (V-) |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |
シェル:波紋金属シェル,IP40級レベル サイズ: 114*93*35mm 装着方法: ディンレール/壁装着 体重:0.35kg/0.45Kg (純/総) |
|
保証 |
3年 終身技術サポート |
産業ネットワークにおける位置付け
IM-FP244FEは,ファイバーレベルのレジリエンスを持つコンパクトなPoEアクセスノードとして設計されています.
産業ネットワークの端に位置し フィールドデバイスの近くにあり 双ファイバー接続を通じて 信頼性の高いアップリンク経路を 骨組みに保持しています
このスイッチは,トラフィックポリシーやトポロジーのロジックを管理する目的ではありません.
その役割は純粋に物理的で電気的なものです
集積場装置
イーサネットで電力を供給する
冗長なファイバー経路を介してデータアップストリームをプッシュ
これは,可用性が構成性よりも重要なネットワークの構成要素となります.
二重 繊維 が 重要 な 理由
シングルファイバー産業用スイッチとは異なり,IM-FP244FEは2つの独立したFast Ethernet SFPポートを提供しています.
これらのポートは一般的に3つの方法で使用されます.
主要+バックアップファイバーリンク
1つのファイバーはメインアップリンクとして,もう1つはスタンバイ経路として機能します.
双方向アグリゲーション
一つの繊維は上流ともう一方の下流をつなぎ,線形またはセグメントトポロジーを形成する.
物理経路の冗長性
ケーブル損傷の影響を軽減するために,ファイバー路線は異なる経路または方向をたどります.
スイッチ自体では リングプロトコルや 障害切換ロジックを実行しません
物理層または上流機器で冗長性を達成し,このデバイスをシンプルで予測可能にしておく.
フィールド・エッジのPoE
4つの銅ポートがIEEE 802.3af PoE出力を提供し,それぞれがフィールドデバイスを直接電源化することができる.
典型的な電動機器には以下のものがある.
固定IPカメラ
コンパクトの無線アクセスポイント
PoE対応産業センサー
小型のモニタリングターミナル

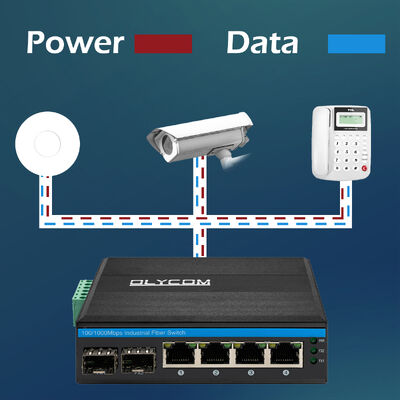

電源とデータは単一のイーサネットケーブルで送られ,
地元電源アダプター
追加電源配線
苛酷な環境では,追加の障害点
特に外壁のキャビネットや道路の端の囲みや分散した工業現場では 価値があります
トラフィック行動とデータ整合性
IM-FP244FEは,ストレージ・アンド・フォワードメカニズムを使用してトラフィックを転送し,レイテンシー最適化よりも安定性を優先します.
フレームは送信前に完全に受信され検証され,ネットワーク全体でエラーの拡散を減らす.
流量制御メカニズムは,渋滞が発生したときに自動的に交通を規制し,カメラやセンサーからの一時的な爆発中にパケット損失を防ぐ.
内部バッファリングにより,スイッチは,ファイバー帯域幅が制限されている場合でも,不安定性なく PoEデバイストラフィックを同時に処理することができます.
電気 や 環境 の ストレス に 対し て 設計 さ れ た
ハードウェアプラットフォームは,電気騒音と温度極端が異常ではなく正常な環境のために設計されています.
主な設計特徴は以下の通りである.
IP40 防塵用金属蓋
産業用EMI/EMS免疫
安定した動作 40°Cから +75°C
高湿度容量 凝縮なし
このスイッチは,モーター,サブステーション,鉄道システム,重工業機器の近くでは信頼性があります.
パワーインプット哲学
DC入力範囲が広いため,スイッチは以下から動作できます.
工業用直流バス
バッテリー駆動電源システム
太陽光発電または遠隔電源
反極性保護は,設置中に配線エラーを減らす.
低静止電源消費は,扇風機のない設計と長い使用寿命をサポートします.
典型的な配備シナリオ
1冗長な PoE カメラノード
産業公園,トンネル,またはカメラの稼働時間が極めて重要で,ファイバー経路が保護されなければならない工場周辺で使用されます.
2分散したセンサークラスター
プロセス領域に複数の PoEセンサーを集めて リデンダントのファイバーリンクを通じてデータをアップストリームに送信します
3道路側と鉄道のキャビネット
監視装置とコントローラに電源と接続を供給し 制御センターへの二重ファイバー経路を維持します
4エネルギー・ユーティリティ・モニタリングポイント
物理的なアクセスが限られ,停電時間が高価なサブステーション,ポンプステーション,または水処理施設に設置されます.
5. 荒れ果てた工業地
鉱業,金属工学,石油化学環境では,塵,振動,電気干渉が避けられない.
この モデル が 存在 する 理由
IM-FP244FEは単純化された管理スイッチではありません.
物理的な冗長性を持つ PoE エッジデバイスです
構成の柔軟性を交換する:
電気的なシンプルさ
予測可能な行動
長期安定性
ソフトウェアの複雑さなく,端末でPoEと上流のファイバレシビリティを必要とする産業システムでは,
IM-FP244FEはデザインに自然に組み込まれています
サイズ
1pc スイッチ
1pc ユーザーマニュアル
コメント
アクセサリー (DINレール支架,光学モジュール,電源,パッチコード,ネットワークケーブルなど) は,パッケージングボックスに含まれていません,自分で準備するか,私たちから完全なセットを購入してください
輸送箱に関する情報
製品サイズ: 11.4*9.3*3.5cm
内箱のサイズ: 23*16.5*5.8cm
製品重量:0.35kg
パッケージ重量: 0.45Kg
マスターボックスサイズ: 67*33*47cm
梱包量: 40個
梱包重量: 20kg
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC48V1.6A |
AC220VからDC48V1.6A,−30°C−70°C |
|
IM-DAC220/DC48V2.5A |
AC220VからDC48V2.5A,-40°Cから70°C |
