ミニ産業ネットワーク PoE スイッチ 10/100Mbps SFP スロット ファストイーサネット DC48V DIN 搭載

製品名

10/100Mbps 産業用 PoE ファイバースイッチ ((1F+2TP)

モデル番号

IM-FP122FE

港

1x100M SFPファイバー

SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km

MM: 1310nm, 2km; 850nm, 500メートル

2x10/100M UTP RJ45 ((MDI/MDIX自動検出をサポートする)

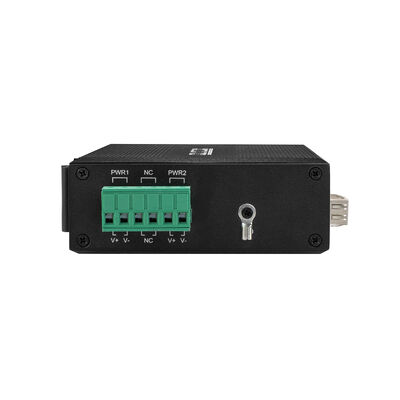

1x6-PIN 電源端末ブロック

議定書

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3af 15.4W (PoE)

IEEE 802.3at 30W ((PoE+)

切り替え機能

送信方式:保存と転送

転送遅延: <10us

システム帯域幅: 0.6Gbps (交通渋滞以外の)

転送速度: 0.4464Mmps

4K

パケットバッファサイズ: 1.75Mb

ネットワークメディア

10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m)

100BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m)

LED

パワー ファイバー ネットワーク PoE

PWR:パワー

繊維:FX1

オン:トランスミッションは正常に

切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)

銅オレンジ: PoE指標

PoEが動いている

オフ: PoE は動作していないか,これは非 PoE デバイスです.

銅緑色: 速度表示

オン:送信速度は100Mbps

瞬き: 送信中

切断: 切断または動作速度は10Mbpsです

電力消費量

PoE≤5Wなしの完全な負荷

電源

PoE電源入力電圧: 48V (最大52V)

単一のPoE電源出力: 30W (ポート1~2)
総予算: 60W

PoE出力電圧: 48V

バック接続: サポート

PoEワイヤリング

1/2 (V+),3/6 (V-)

環境

作業温度: -40°C~75°C

保存温度: -40°C~85°C

作業湿度 10%~90% 凝縮しない

貯蔵湿度: 10%~95%,冷却しない

産業基準

ESD:IEC61000-4-2, ±15KV空気, ±6KV接触

EFT:IEC61000-4-4,一般的 ±6KV

波長:IEC61000-4-5 差分 ±2KV 共通±6KV

認証

CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021

EN 61000-3-3:2013/A2: 2021/AC:2022

CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020

FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年

メカニカル情報

シェル:波紋金属シェル,IP40級レベル

サイズ: 114*93*35mm

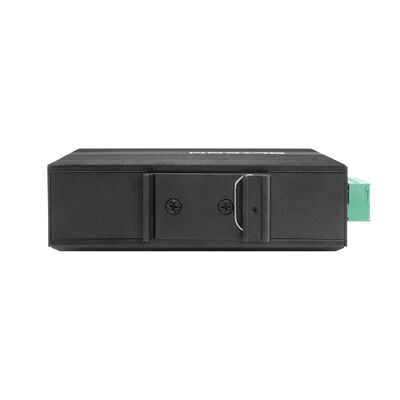

装着方法: ディンレール/壁装着

体重:0.35kg/0.45Kg (純/総)

保証

3年 終身技術サポート

産業用光学モジュール

OSPL1E06D-85

100BASE-FX ((850nm)

OSPL1E06D

100BASE-FX

OSPL1E20D

100BASE-LX

OSPL1E40D

100BASE-EX

OSBL1E20D-35

100BASE-BX-U ((TX 1310 RX1550)

OSBL1E20D-53

100BASE-BX-D ((TX 1550 RX1310)

産業用DIN電源

IM-DAC220/DC12V1.67A

AC220VからDC12V1.67A,−30°C−70°C

IM-DAC220/DC24V1A

AC220VからDC24V1A,−30°C−70°C
