4 ポート PoE/PoE+ Fast Ethernet 産業用ファイバースイッチ
頑丈なイーサネットスイッチの技術データ
|
製品名 |
10/100Mbps 産業用 PoE ファイバー スイッチ ((1F+4TP) |
|
モデル番号 |
IM-FP144FE |
|
港 |
1x100M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 4x10/100/1000M UTP RJ45 (MDI/MDIX自動検出をサポートする) 1x6-PIN 電源端末ブロック |
|
議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W ((PoE+) |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 1Gbps (交通渋滞ではない) 配送率:mmps 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1 オン:トランスミッションは正常に 切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)
銅オレンジ: PoE指標 PoEが動いている オフ: PoE は動作していないか,これは非 PoE デバイスです.
銅緑色: 速度表示 オン: 送信速度は1000Mbps 瞬き: 送信中 オフ: 接続を切断または動作速度が10/100Mbps |
|
電力消費量 |
PoE≤5Wなしの完全な負荷 |
|
電源 |
PoE電源入力電圧: 48V (最大52V) 単一のPoE電源出力: 30W (ポート1~4) PoE出力電圧: 48V バック接続: サポート |
|
PoEワイヤリング |
1/2 (V+),3/6 (V-) |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |

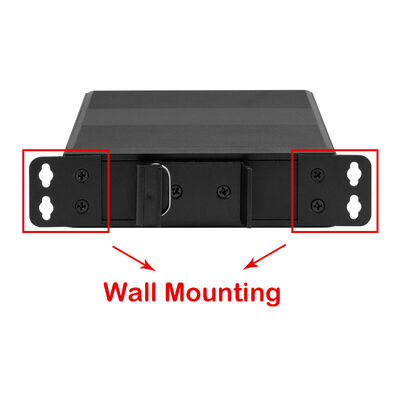

シェル:波紋金属シェル,IP40級レベル サイズ: 114*93*35mm 装着方法: ディンレール/壁装着 体重:0.35kg/0.45Kg (純/総) |
|
保証 |
3年 終身技術サポート |
4 ポート PoE スイッチの紹介
複数の デバイス を 供給 する 必要 が ある 時
IM-FP144FEは とても一般的な産業現実のために作られています
大きなスイッチは必要ありません 端に信頼性のある PoEデバイスがいくつか必要で すべてが単一のファイバーアップリンクに 繋がっています
このコンパクトな産業用スイッチは 地元の電力と接続のハブとして機能します装置が設置されている場所に座っている 換気のあるサーバールームではなく.
4つのデバイス,1つの箱 0の構成
フィールドエンジニアは 同じ制約に直面します
狭いキャビネット
便利なAC出口がない
厳しい電気と環境条件
IM-FP144FEは簡単な公式で答えます
4 × IEEE 802.3af PoE ポート (ポートあたり 15.4W)
1 × 100Mbps SFPファイバーアップリンク
管理も 設定も 学習曲線もない
カメラやワイヤレスAPや PoEセンサーは イーサネットケーブルで即座に電源を供給し ファイバーはデータを安全に長距離に運びます
繊維 は まず,銅 は その 場所 だけ
遠隔操作では酷いです 遠隔操作では酷いです
このスイッチは銅を意味のある場所に (最後の100メートル) 留め 他のすべてを繊維にします
SFPポートは120kmまでの長距離送信をサポートし,IM-FP144FEは以下を可能にします.
設備の近くに座る
電気磁気干渉を避ける
屋外や工業施設でよくある接地や雷の危険を回避する
乱雑なフィールド環境と集中制御ネットワークの間の 清潔で信頼性の高い橋です
無視 さ れる よう に 造ら れ た (良い 意味 で)
装置を設置すると 背景に消える
-40°Cから75°Cまでの動作範囲
IP40 メタルキャビネット
ESD,電波,電気騒音に対する保護
輸送および鉄道環境 (EN 50121-4) に認定
扇風機も ソフトウェアの更新も リモートアクセスも要らない
継続的な操作だ
管理 さ れ ない 事業 が 正しい 選択 で ある の は なぜ です か
小規模な PoE クラスターでは,管理者は価値の代わりにリスクを追加することが多い.
IM-FP144FEは,意図的に以下を避けます.
設定のエラー
ファームウェア互換性問題
訓練要件
これは,数十から数百の同一ユニットが 現場で予測可能な振る舞いをしなければならない大規模な展開に特に魅力的です.
典型的な配備シナリオ
1. コンパクト監視クラスター
ワークショップや工場や周辺の 4 つのIPカメラを電源化して接続します すべては単一のファイバーリンクで ビデオを送信します
2産業用センサーの集積
複数の PoE センサーや監視装置から 1 つの場所からデータを収集し SCADA または監視プラットフォームにすべて送信します
3. 道路側・線路側設備
交通システムや鉄道インフラストラクチャでは,1つのユニットがキャビネット内の複数のモニタリングデバイスに電力を供給し,ファイバーは制御センターへの長距離通信を処理します.
4公共事業と遠隔施設
変電線,ポンプステーション,または処理施設で使用されます. 環境の耐性と電力の強さは,高度なスイッチ機能よりも重要です.
5. 荒れ果てた工業地
鉱山,石油化学,メタルルジーの環境は,粉に耐える囲みと,追加の電源配線なしで安定したPoE配送から恩恵を受けます.
持ち帰る 方法
IM-FP144FEは,帯域幅のスケーリングやトラフィックフローの管理ではありません.
複数のデバイスを 清潔に動かし データを困難な環境から 信頼性があり シンプルで 何年も動かすことです
機械図
コメント
アクセサリー (DINレール支架,光学モジュール,電源,パッチコード,ネットワークケーブルなど) は,パッケージングボックスに含まれていません,自分で準備するか,私たちから完全なセットを購入してください
輸送箱に関する情報
製品サイズ: 11.4*9.3*3.5cm
内箱のサイズ: 23*16.5*5.8cm
製品重量:0.35kg
パッケージ重量: 0.45Kg
マスターボックスサイズ: 67*33*47cm
梱包量: 40個
梱包重量: 20kg
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220VからDC12V1.67A,−30°C−70°C |
|
IM-DAC220/DC24V1A |
AC220VからDC24V1A,−30°C−70°C |
