オリコン コンパクト 4 ポート 100M ファイバーネットワーク スイッチ
4 ポート イーサネット スイッチ の 主要 な 特徴
1ファイバーファースト産業用トポロジー向け
IM-FS220FEは,繊維中心の産業ネットワーク設計に特に適しています. 銅は端端のみに使用されます. 2つの独立したSFP繊維ポートにより,この装置は,管理の複雑さを導入することなく,シンプルで効果的な冗長性を構築することができます.. リング,ダブルホミング,または点対点トポロジーで配備された場合でも,スイッチは,1つのファイバーリンクが中断された場合でも重要な通信経路が利用可能であることを保証します.
この設計理念により,IM-FS220FEは,安定性と予測性が高度なソフトウェア機能より重要である装置に最適です.古い産業システム.
2設定リスクなしの安定したパフォーマンス
完全に管理されていないスイッチとして,IM-FS220FEは構成エラー,ファームウェア依存,ソフトウェア保守サイクルを排除します.ストレージ・アンド・フォワード・アーキテクチャを使用してトラフィックをすぐに転送します破損したパケットをフィルタリングし 爆発条件下で一貫したスループットを維持します
寛大なメモリリソース (128M DRAMと 4Mb パケットバッファ) は,投票システム,アラーム,センサの爆発は,時間敏感な産業プロセスでも信頼性の高い通信を保証します..
3電気や環境のストレスに耐えるように作られています
産業環境では,ネットワーク機器が電圧変動,電磁気干渉,極端な温度にさらされることが多い.IM-FS220FEは,これらの条件下で信頼性のある動作のために設計されています.6KVのイーサネット電波保護と EMSレベル3の免疫と 頑丈な金属コーティングを組み合わせています
広範囲の動作温度 (-40°C~75°C) で,屋外キャビネット,線路の囲み,サブステーション,追加の冷却や環境制御システムの必要がない工場の床導入と長期運用コストを大幅に削減します.
4産業用キャビネットのための単純化された電力統合
広いDC12 〜 52Vの電源入力により,スイッチは,制御電源やバックアップバッテリーシステムを含む一般的な産業用電源から直接電力を供給することができます.反極性保護は,設置と保守中にデバイスをさらに保護します.
低消費電力とコンパクトなDINレール形状により,IM-FS220FEは空間が限られた制御キャビネットに自然にフィットし,複数のサイトやプロジェクトに標準化することが容易です.
5. 信頼性 重要なエッジネットワークの理想的な選択
IM-FS220FEは,管理オーバーヘッドを導入することなく,ファイバーバックボーンにフィールドデバイスをブリッジする,信頼性に焦点を当てたエッジスイッチとして最も適しています.
管理されたスイッチングなしで二重ファイバー経路を必要とする産業システム
メンテナンスのアクセスが制限されている遠隔地や無人施設
古い自動化ネットワークが徐々に銅から繊維に移行
長いライフサイクルと運用のシンプルさを優先するインフラプロジェクト
冗長なファイバー接続と 産業用保護とプラグアンドプレイ操作を組み合わせることで IM-FS220FEは要求の高い産業環境のための低リスクネットワークソリューション.

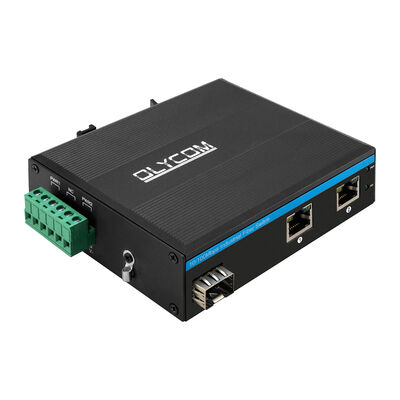

産業用ファイバースイッチの仕様
|
製品名 |
10/100Mbps インダストリアルファイバースイッチ ((2F+2TP) |
|
モデル番号 |
IM-FS220FE |
|
港 |
2x100M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 2x10/100M UTP RJ45 ((MDI/MDIX自動検出をサポートする) 1x6-PIN 電源端末ブロック |
|
議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 0.8Gbps (交通渋滞以外の) 転送速度:0.5952Mmps 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1,FX2 オン:トランスミッションは正常に 切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)
銅オレンジ: PoE指標 PoEが動いている オフ: PoE は動作していないか,これは非 PoE デバイスです.
銅緑色: 速度表示 オン:送信速度は100Mbps 瞬き: 送信中 切断: 切断または動作速度は10Mbpsです |
|
電力消費量 |
全電荷≤5W |
|
電源 |

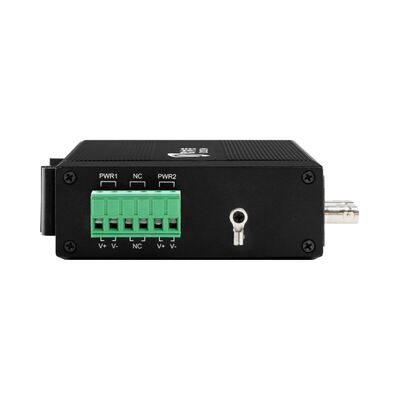

冗長DC12V~DC52V入力,通常DC12V/DC24V/DC48V バック接続: サポート |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認証 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |
シェル:波紋金属シェル,IP40級レベル サイズ: 114*93*35mm 装着方法: ディンレール/壁装着 体重:0.35kg/0.45Kg (純/総) |
|
保証 |
3年 終身技術サポート |
適用する
オプションモデル
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC48V1.6A |
AC220VからDC48V1.6A,−30°C−70°C |
|
IM-DAC220/DC48V2.5A |
AC220VからDC48V2.5A,-40°Cから70°C |
よくある質問
あなたの保証期間はどのくらいですか.
ファイバーイーサネットメディアコンバーターやファイバーオプティックPOEスイッチなどの商用モデルでは1年です.
産業用品の場合 3年
オリコン社からモデルが来た場合 終身技術サポートをします
自分の荷造り箱を貰える?
そう,標準の包装箱には中国文字やロゴがありません.
ロゴやモデル名やスローガンなど 設定できます
お支払い条件は?
ほとんどの場合,T/Tの送金を行っており,出荷前に全額を徴収する必要があります.
サンプル注文では,短い処理時間のためにPayPalの支払いを受けます.
AlipayやWeChatの支払いもよくあります ケースによっては
証明書はあるの?
はい,私たちの会社はISO9001認定されています.
CE/FCC/RoHS/E-mark/CCCの証明書があります
そのラベルは?
製造された製品ごとに 2 枚のコピーがあります.一つは装置に貼り付けられ,もう一つはパッケージボックスに貼られます.
異なる言語と内容で提供されていますので ロゴやモデル名を追加できます
どのインコタームをサポートしますか?
私たちはEXW工場で,EXW期間が私たちの焦点です.
時には大量注文ではFOB/CIFを行います.これはケースによって異なります.詳細については,当社にご相談ください.
