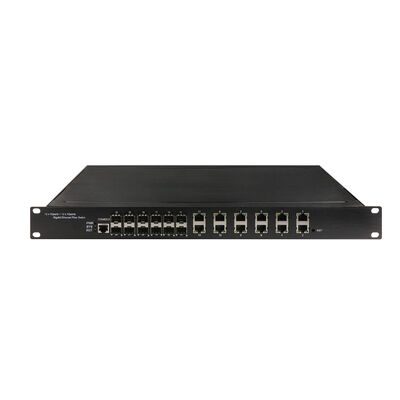

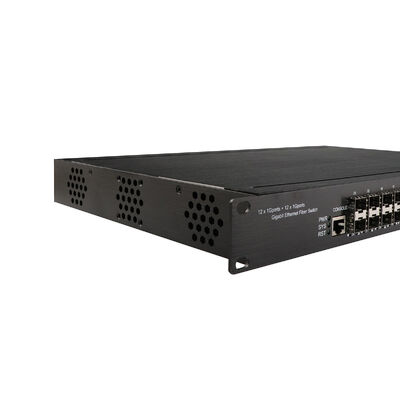

24ポート マネージドギガビットイーサネットスイッチ
技術データ
|
製品名 |
10/100/1000Mbps産業用ファイバースイッチ（12F+12TP） |
|
モデル番号 |
IM-FS121200GW |
|
ポート |
12 x 100/1000/2500Mbps SFPポート 12 x 10/100/1000M UTP RJ45（MDI/MDIX自動検出対応） |
|
規格 |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAN ID |
4096 |
|
ジャンボフレーム |
9.6KB |
|
MACアドレステーブルサイズ |
8K |
|
スイッチング機能 |
伝送モード：ストア＆フォワード システム帯域幅：48Gbps（ノン・トラフィックジャム） |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5ツイストペア（≤100m） 100/1000BASE-TX：CAT5以上ツイストペア（≤100m） SFPポート、伝送距離：20Km、40Km、60Km、80Km、100Km |
|
LED |
電源、ネットワーク、ファイバー |
|

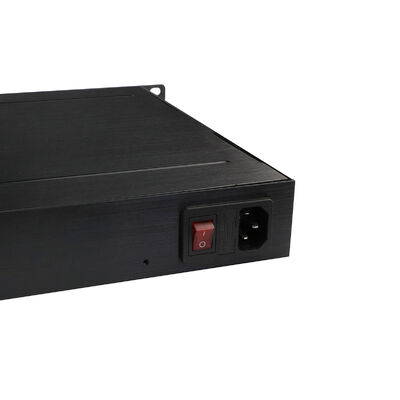

電源 |
入力電圧：AC220V 非極性電源入力：対応 |
|
環境 |
動作温度：-40℃～75℃ 動作湿度：5%～95%、結露なきこと |
|
産業規格 |
EMI：FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4-産業環境向け放射 EMS：EN61000-6-2-産業環境向けイミュニティ, EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8 トラフィック制御：NEMA-TS2, 振動：IEC 60068-2-6 自由落下：IEC 60068-2-32, 衝撃：IEC 60068-2-27 鉄道交通：EN 50121-4 |
|
機械的情報 |
保護等級：IP30 寸法：483x 294.6 x 44.5mm |
|
保証 |
1年間の交換、3年間の修理 |
提供される機能
1. 高密度ファイバー＆柔軟なアクセス
12基の高速SFPポート（1G/2.5G）と12基のギガビットRJ45ポートの組み合わせにより、長距離ファイバーアップリンクとローカルデバイスアクセスとの理想的なバランスを提供します。
20kmから100kmのファイバーモジュールに対応し、追加機器なしで広域産業展開、リングトポロジー、ビル間接続を可能にします。
2. 産業グレードのネットワーク冗長性
中断のない運用を保証するため、IM-FS121200GWはITU-T G.8032イーサネットリング保護、ERPS、STP/RSTP/MSTPをサポートします。
これらのメカニズムは50ms未満の障害復旧を実現し、ネットワークループを効果的に防止し、大規模産業バックボーンネットワークでのダウンタイムを最小限に抑えます。
3. 高度なVLAN＆マルチキャスト制御
IEEE 802.1Q VLAN、MAC/IP/プロトコルベースVLAN、VLAN変換、MVRを含む包括的なVLAN機能により、正確なトラフィックセグメンテーションと安全なマルチサービス運用が可能になります。
IGMP/MLD Snooping（v1/v2/v3）とマルチキャストフィルタリングを内蔵し、帯域幅の使用率を最適化し、ビデオ監視、産業監視、リアルタイムデータ配信に最適です。
4. インテリジェントトラフィック管理＆効率
QoSベースのトラフィック分類、CoS優先順位付け、双方向レート制限、ブロードキャストストーム抑制により、重要な制御トラフィックが常に優先されます。
最大9.6KBのジャンボフレームをサポートし、大規模データフローの効率を向上させ、IEEE 802.3az Energy Efficient Ethernetは、ネットワーク利用率が低い場合の消費電力を削減します。
5. エンタープライズクラスのセキュリティ
IEEE 802.1X認証、RADIUS/TACACS+、ACLベースのアクセス制御を含む多層セキュリティ機能により、ネットワークエッジを保護します。
IP Source Guard、ARP Inspection、DHCP Snooping/Relay（Option 82）、HTTPS/SSH v2暗号化などの追加の保護機能により、なりすまし、不正アクセス、悪意のあるトラフィックから保護します。
6. 完全な管理＆メンテナンスツール
Web GUI、Cisco®風CLI、SNMP v1/v2c/v3、Telnetなど、複数の管理方法をサポートし、既存のNMSプラットフォームへの容易な統合を可能にします。
TFTP/HTTPによるファームウェア冗長性、RMON、ポートミラーリング、イベントログ、DNS、NTP/SNTP、内蔵ケーブル診断などの機能により、トラブルシューティング時間とメンテナンスコストを大幅に削減します。
7. 産業環境向けに構築
EMI/EMS干渉、振動、衝撃、電気サージに耐えるように認定されており、IM-FS121200GWは厳格な産業規格を満たしています。
堅牢なエンクロージャーと広い湿度許容範囲（10%～90%結露なきこと）により、工場、変電所、道路脇のキャビネット、屋外エンクロージャーでの長期的な安定性を保証します。
8. IPv6対応
管理、QoS、ACL、SNMPv6、ICMPv6を含む完全なIPv6サポートにより、IPv6移行、IIoT拡張、スマートインフラプロジェクト向けのネットワークを将来にわたって活用できます。
使用される場所
1. 産業用バックボーン＆アグリゲーションネットワーク
大規模製造プラント、産業団地、鉱業におけるコアまたはアグリゲーションスイッチとして最適です。高密度ファイバーポートは冗長リングアーキテクチャを可能にし、マネージド機能はネットワークセグメンテーションと監視を簡素化します。
2. 交通＆鉄道システム
EN 50121-4に完全に準拠しており、鉄道通信ネットワーク、交通管理システム、道路脇のキャビネットに適しています。ファイバーベースのリング保護は、信号、CCTV、乗客情報システムで継続的な運用を保証します。
3. エネルギー、電力＆ユーティリティインフラ
変電所、風力発電所、スマートグリッドネットワークで一般的に展開されており、広い温度許容範囲と安定した電源入力が不可欠です。QoSは、保護および制御データの優先配信を保証します。
産業データセンター＆パーク相互接続
2.5Gファイバーアップリンクと56Gbpsのスイッチング容量を備えたIM-FS121200GWは、産業データセンター、制御室、バックボーンネットワーク間の高速相互接続をサポートします。リンクアグリゲーションは、スループットと冗長性を向上させます。
4. 過酷で遠隔地の産業サイト
石油化学プラント、冶金施設、およびほこり、電気ノイズ、極端な温度が一般的な遠隔地での設置に適しています。リモート管理とケーブル診断は、アクセスしにくい場所でのメンテナンスを簡素化します。
5. IPv6ベースのIIoT＆スマートインフラ
IIoT、スマートファクトリー、スマートシティ展開の優れた基盤であり、IPv6対応ネットワークを介したセンサー、コントローラー、クラウドベースの管理プラットフォームのシームレスな統合を可能にします。
WEB情報
STP、RSTP、MSTP、ITU-T G.8023イーサネット保護リング（EPR）をサポート
IEEE802.1q VLAN、VLANポート、MACベースVLAN、IPサブネットVLANをサポート
プロトコルVLAN、VLAN変換、MVR
IGMPエージェントレポート、MLDスヌーピングをサポート
セキュリティ：ポートおよびMACベースのIEEE802.1X、RADIUS、ACL、TACACS+、HTTP/HTTPS、SSL/SSH v2
ケーブル診断をサポートし、障害点を特定できます
IEEE802.3az EEE（Energy Efficient Ethernet）管理をサポートし、消費電力を最適化します
動的IEEE802.3ad LACPリンクアグリゲーション、スタティックリンクアグリゲーションをサポート
IGMP/MLDスヌーピングV1/V2/V3、IGMPフィルタリング/モジュレーション、IGMP検索をサポート
RMON、MIB II、ミラーイメージ、イベントログ、DNS、NTP/SNTP、IEEE802.1ab LLDPをサポート
QoS、トランスポート分類QoS、CoS、帯域幅制御をサポート
（入力/出力方向）、ストーム抑制、差別化サービス
IPV6 Telnetサーバー/ICMP v6、SNMP、HTTP、SSH/SSL、NTP/SNTP、TFTP、QoS、ACLをサポート。
Cisco®風CLI、Web管理、SNMP v1/v2c/v3、Telnetをサポート
TFTPおよびHTTPによるソフトウェアアップグレードをサポート、ファームウェア冗長性によりアップグレード失敗を防ぎます
DHCPクライアント/リレー/スヌーピング/スヌーピングオプション82/リレーオプション82をサポート
アクセサリ
|
産業用光モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX（1310nm） |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U（TX 1310 RX1550） |
|
OSBL1G20D-53 |
1000BASE-BX-D（TX 1550 RX1310） |
