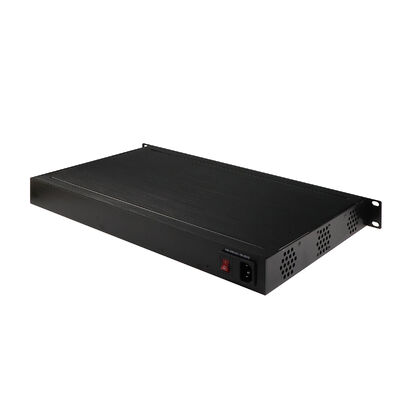

24ポートマネージドPoEスイッチ 2.5G光ファイバーアップリンク 1Uラック AC220V電源 Vitesseチップ CE

産業用マネージドスイッチの概要

IM-FP042424GWは、データと電力が、広範囲にわたって信頼性高く継続的に伝送される必要がある産業用ネットワーク向けに設計されています。

レイヤー2マネージドスイッチとして機能するだけでなく、PoEベースの産業用エッジデバイス向けの集中型電力供給ノードとしても機能します。

個別の電力線を敷設するのが高価または非現実的な環境では、このスイッチはネットワーク接続とデバイスへの電力供給を単一のインフラストラクチャ層に統合します。

24個のギガビットイーサネットポートは、エッジ機器の高密度アクセスを提供し、統合されたPoE機能はイーサネットケーブルを介して直接動作電力を供給します。

光アップリンクは、銅線ケーブルの制限を超えてネットワーク範囲を拡張し、制御室、キャビネット、およびフィールド設置間の長距離接続を可能にします。

いくつかのインターフェースはCOMBOポートとして実装されており、固定ポート設計ではなく、フィールドの配線条件に応じてファイバーまたは銅線メディアを動的に選択できます。

このスイッチは、熱、寒さ、振動、電気的ノイズにさらされる場所での連続動作のために構築されています。

産業グレードのエンクロージャー、広い動作温度範囲、および冗長DC電源入力により、不安定なフィールド条件下でも運用安定性が確保されます。

内部的には、高いスイッチング容量と大きなフォワーディングテーブルにより、デバイスは増加する電力供給エンドポイントの数に合わせて拡張できます。

高度なレイヤー2管理、冗長保護、トラフィック制御、およびセキュリティメカニズムが連携して、常時稼働の産業用PoEネットワークをサポートします。

グローバルな産業および鉄道規格への準拠により、IM-FP042424GWは規制対象および安全性が重視される展開に適しています。

交換および延長修理保証を含む長期サービスサポートは、長期インフラストラクチャコンポーネントとしての役割を強化します。

24ポートイーサネットスイッチの技術データ

L2マネージドスイッチの主な機能

1. PoE中心のネットワークアーキテクチャ

このスイッチはIEEE 802.3af PoE規格に準拠し、イーサネット経由で電力とデータを同時に供給します。

各PoEポートは最大15.4Wをサポートし、システム全体の電力予算は340Wです。

24個すべてのRJ45アクセスポートは、接続されたデバイスに電力を供給できます。

PoEにより、デバイスレベルでのローカル電源アダプター、コンセント、または追加の配線が不要になります。

一般的な電力供給エンドポイントには、IPカメラ、ワイヤレスアクセスポイント、VoIP端末、産業用センサーが含まれます。

2. ポート密度とメディア適応性

このデバイスは、大規模なエッジ接続のために24個の自動ネゴシエーションギガビットイーサネット銅線ポートを統合しています。

4つのギガビットSFPファイバーインターフェースは、シングルモードおよびマルチモードモジュールをサポートします。

光伝送距離は、選択されたトランシーバーに応じて20kmから100kmに達します。

特定のインターフェースはCOMBOポートとして機能し、共有チャネルでのファイバーまたは銅線の選択を可能にします。

この設計により、展開の決定は固定されたハードウェア制約ではなく、現場の状況に基づいて行われます。

3. 電源入力と産業用ハードウェア設計

このスイッチは、DC 48Vの非極性デュアル電源入力を採用し、電源変動に対する耐性を向上させています。

デュアル入力は、電源の安定性が保証されないサイトでのシステム可用性を向上させます。

IP30定格の金属製エンクロージャーは、機械的保護と基本的な防塵性を提供します。

フォームファクター（483×275×44.5mm）は、標準的なラックマウント産業用キャビネットをサポートします。

EMIおよびEMS規格への準拠により、電気的にノイズの多い環境での信頼性の高い動作が保証されます。

4. スイッチングパフォーマンスとスケーラビリティ

48Gbpsのノンブロッキングスイッチングファブリックは、すべてのポートでフルラインレートフォワーディングをサポートします。

8K MACアドレステーブルにより、スイッチは多数の接続デバイスを管理できます。

最大4096のVLAN IDをサポートすることで、マルチサービスネットワークでの複雑なトラフィックセグメンテーションが可能になります。

内部アーキテクチャは、PoEポートが完全にロードされていてもパフォーマンスを維持するように設計されています。

5. ネットワークレジリエンスとトポロジー保護

リングベースの冗長性は、ITU-T G.8032イーサネット保護リングを通じてサポートされます。

ERPS、STP、RSTP、MSTPとの追加の互換性により、混合トポロジーへの統合が可能になります。

≤50msのネットワーク復旧時間は、リンクまたはノード障害中のダウンタイムを最小限に抑えます。

ループ検出および抑制メカニズムは、ブロードキャストストームからネットワークを保護します。

これらの機能は、多数のエッジノードを持つ高密度PoE展開において特に重要です。

6. トラフィック制御とフォワーディング動作

このスイッチはストア＆フォワードフォワーディングを使用し、パケットの整合性を保証します。

最大9.6KBのジャンボフレームをサポートすることで、大量のデータ送信の効率が向上します。

QoSメカニズムは、サービス要件に基づいてトラフィックを分類し、優先度を割り当てます。

帯域幅制御は、入力および出力の両方向で機能します。

ストーム制御は、過剰なブロードキャスト、マルチキャスト、および不明なユニキャストトラフィックを制限します。

IEEE 802.3az Energy Efficient Ethernetは、低トラフィック期間中のエネルギー消費を削減します。

7. セキュリティとアクセスガバナンス

ネットワークアクセスは、ポートまたはMAC IDに基づいてIEEE 802.1Xを使用して認証できます。

集中型認証は、RADIUSおよびTACACS+を通じてサポートされます。

ACLは、許可されたトラフィックフローに対してきめ細かな制御を提供します。

IP Source GuardおよびARP Inspectionなどのセキュリティ機能は、なりすまし攻撃を防ぎます。

管理アクセスは、HTTPS、SSL、およびSSH v2暗号化を使用して保護されます。

DHCP SnoopingおよびRelay with Option 82は、PoEが多い環境でのIPアドレス割り当てを保護します。

8. 集約とアップリンク拡張

このスイッチは、スタティックリンクアグリゲーションおよびIEEE 802.3ad LACPをサポートします。

複数の物理リンクを単一の論理インターフェースに結合できます。

アグリゲーションは、アップリンク接続の帯域幅と耐障害性の両方を向上させます。

これは、産業用バックボーンまたは制御センターのスイッチに接続する場合に特に役立ちます。

9. 管理、診断、および時間制御

設定は、Web GUI、CiscoスタイルのCLI、SNMP v1/v2c/v3、およびTelnetを通じて利用できます。

ファームウェアアップグレードは、TFTPまたはHTTPを介して実行でき、イメージ冗長性保護を備えています。

監視機能には、RMON、MIB II、および詳細なシステムログが含まれます。

ポートミラーリングは、トラフィック分析とトラブルシューティングをサポートします。

組み込みケーブル診断は、イーサネットリンクのオープンまたはショート回路を特定します。

時刻同期は、NTPおよびSNTPを通じてサポートされます。

10. IPv6と環境耐久性

このスイッチは、IPv6管理および制御機能を完全にサポートしています。

サポートされるサービスには、IPv6 Telnet、ICMPv6、SNMPv6、QoS、およびACLが含まれます。

環境テストは、IEC 60068規格に従って、振動、衝撃、および自由落下をカバーします。

動作湿度範囲は5%から95%（結露なきこと）です。

この設計は、鉱業、石油化学、鉄道、およびその他の過酷な環境に適しています。

ケーブル診断をサポートし、障害点を特定できます

IEEE802.3az EEE（Energy Efficient Ethernet）管理をサポートし、消費電力を最適化します

STP、RSTP、MSTP、ITU-T G.8032イーサネット保護リング（EPR）をサポート

QoS、トランスポート分類QoS、CoS、帯域幅制御（入力/出力方向）、ストーム抑制、差別化サービスをサポート

IEEE802.1q VLAN、VLANポート、MACベースVLAN、IPサブネットVLAN、プロトコルVLAN、VLAN変換、MVRをサポート

動的IEEE802.3ad LACPリンクアグリゲーション、スタティックリンクアグリゲーションをサポート

IGMP/MLDスヌーピングV1/V2/V3、IGMPフィルタリング/モジュレーション、IGMP検索をサポート

IGMPエージェントレポート、MLDスヌーピングをサポート

セキュリティ：ポートおよびMACベースのIEEE802.1X、RADIUS、ACL、TACACS+、HTTP/HTTPS、SSL/SSH v2

Cisco®風CLI、Web管理、SNMP v1/v2c/v3、Telnetをサポート

TFTPおよびHTTPによるソフトウェアアップグレードをサポート、ファームウェア冗長性によりアップグレード失敗を防ぎます

DHCPクライアント/リレー/スヌーピング/スヌーピングオプション82/リレーオプション82をサポート

RMON、MIB II、ミラーイメージ、イベントログ、DNS、NTP/SNTP、IEEE802.1ab LLDPをサポート

IPV6 Telnetサーバー/ICMP v6、SNMP、HTTP、SSH/SSL、NTP/SNTP、TFTP、QoS、ACLをサポート

CCTV PoEスイッチの応用

1. 電力統合型エッジネットワーク

デバイスが接続性と集中型電力供給の両方を必要とする場所で使用されます。

PoEは、分散型カメラ、AP、センサーの展開を簡素化します。

電気インフラへのアクセスが限られている環境に最適です。

2. ビデオ中心の産業用ネットワーク

多数のIPカメラおよびビデオエンドポイントをサポートします。

マルチキャスト最適化により、ビデオストリームの効率が向上します。

QoSは、ネットワーク負荷が高い場合でもビデオの安定性を保証します。

3. リングベースのフィールド設置

鉄道回廊、道路、産業地域で一般的です。

リング保護は、ケーブルまたはノード障害によるダウンタイムを最小限に抑えます。

ファイバーアップリンクは、キャビネット間の長距離を橋渡しします。

4. リモートおよび無人サイト

変電所、油田、水処理施設などに適しています。

DC入力とPoEは、ローカル電源インフラへの依存を減らします。

リモート管理により、メンテナンス頻度が低下します。

5. IT/OT混在産業環境

VLANを使用して、制御、監視、およびオフィストラフィックの分離をサポートします。

セキュリティメカニズムは、運用ネットワークを不正アクセスから保護します。

IIoTデバイスの増加に合わせて拡張します。

6. IPv6対応産業用展開

IPv6ベースのアーキテクチャに移行中の環境向けに設計されています。

次世代産業IoTプラットフォームおよびスマートインフラストラクチャをサポートします。
