24 ポート・ラック・マウタブル L2/L3 マネージド ギガビット・ファイバー・スイッチ
24ポートネットワークスイッチの仕様
| 製品名 | 10/100/1000Mbps インダストリアル・マネージド・ファイバー・スイッチ (4F+24TP) |
| モデル番号 | IM-FS042400GW |
| 港 |
4 x 1000Mpbs SFP ポート (ポート FX3 と FX4 は COMBP ポート) 24x10/100/1000M UTP RJ45 (ポート23と24はCOMBOポート) |
| スタンダード | IEEE 802 について3IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| ジャンボフレーム | 9.6KB |
| MAC アドレス 表 サイズ | 8K |
| ポー・スタンダード | IEEE802.3af, IEEE802.3at (Poeはオプションで,Poeはデフォルトで) |
| 切り替え機能 |
送信方式:保存と転送 システム帯域幅: 56Gbps (交通渋滞ではない) |
| ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) SFPポート,送信距離: 20Km,40Km,60Km,80Km,100Km |
| LED | 電力,ネットワーク,ファイバー |
| 電源 |
入力電圧 AC220V 非極電源入力: サポート |
| 環境 |
作業温度: -40°C~85°C 作業湿度: 5%~95%,不凝縮 |
| 産業基準 |
EMI:FCC Part 15 Subpart B Class A, EN 55022 Class A, EN61000-6-4-産業環境への排出量 EMS: EN61000-6-2-産業環境に対する免疫性,EN 61000-4-2 (ESD) レベル3,EN 61000-4-3 (RS) レベル3,EN 61000-4-4 (EFT) レベル3,EN 61000-4-5 (突発) レベル3,EN 61000-4-6 (CS) レベル3,EN 61000-4-8 交通管制:NEMA-TS2,振動:IEC 60068-2-6 自由転落:IEC 60068-2-32,ショック:IEC 60068-2-27 鉄道: EN 50121-4 |
| メカニカル情報 |
安全クラス:IP30 サイズ: 483x294.6x44.5mm |
| 保証 | 1年以内に交換 3年修理 |
主要 な 特徴
1港湾建築とメディアの柔軟性
このスイッチは,SFPファイバーポートを4×1000 Mbpsで提供し,単モードとマルチモードモジュールをサポートし,送信距離は20 kmから100 kmに及びます.
ファイバーインターフェースの2つはCOMBOポートとして機能し,ファイバーまたは銅の選択を可能にする対応する銅ポートと物理資源を共有する.
さらに,24 × 10/100/1000 Mbps RJ45 イーサネットポートは,高速なデバイス統合のために自動交渉と自動MDI/MDIXをサポートする.
ポート23とポート24もCOMBOインターフェースとして実装され,制限された工業現場での配線柔軟性をさらに高めます.
銅端末は標準Ethernetケーブルを最大100mまでサポートし,既成および近代的な工業機器との互換性を保証します.
2産業用ハードウェア設計

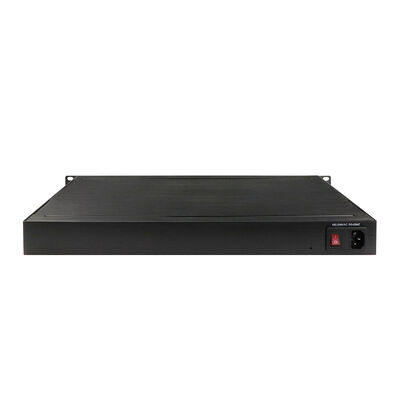

収納物の寸法 (483 × 294.6 × 44.5 mm) は,ラック式産業用キャビネットに最適化されています.
メタルハウジングはIP30の保護基準を満たし,塵の侵入や機械的な衝撃に抵抗する.
2つのAC220V非極電源入力は極性に関する懸念をなくし,電源の信頼性を高めます.
この装置は,FCC Part 15 Class A と EN 61000-4 Level 3 を含む厳格なEMIおよびEMS要件を満たし,干渉が高い環境でも安定した動作を保証します.
3ネットワーク冗長性と欠陥回復
このスイッチは,ITU-T G.8032 イーサネット・プロテクション・リング (EPR) をサポートし,高速なリングベースの冗長性を実現する.
ERPS,STP,RSTP,MSTPの追加サポートにより,さまざまな産業ネットワークトポロジーとの互換性が確保される.
≤50 ms の故障回復時間は,リンク障害時のサービス中断を最小限に抑える.
ループ検出と抑制メカニズムが組み込まれているため,放送嵐やネットワークの不安定性を防ぐことができます.
4. VLAN&マルチキャストトラフィック制御
IEEE 802.1Q VLAN,ポートベースの VLAN,MACベースの VLAN,IPサブネット VLAN,プロトコルベースの VLANを含む複数のVLANメカニズムがサポートされています.
VLAN 翻訳により,セグメント化されたネットワークドメイン間のシームレスな相互接続が可能になります.
マルチキャスト VLAN 登録 (MVR) は,VLAN 境界を越えて効率的なマルチキャスト ストリーム 配布を可能にします.
マルチキャストトラフィックは,フィルタリングおよびエージェント報告機能とともに,IGMPおよびMLDスヌーピング (v1/v2/v3) を使用して最適化されている.
これらの機能は,大規模な展開において,不要なマルチキャストの洪水を大幅に削減する.
5. QoSとトラフィック最適化
スイッチは,データの完整性を確保するために,保存・転送メカニズムを使用して動作します.
9.6 KB までのジャンボフレームのサポートにより,大規模なデータパケットの送信効率が向上します.
QoS機能には,トラフィック分類,優先順位スケジューリング,CoSマーク,料金制限が含まれます.
入力・出出力帯域幅制御は,接続されたデバイス間での資源の公平な配分を保証します.
嵐制御メカニズムは,放送,マルチキャスト,および未知のユニキャストトラフィックを抑制します.
IEEE 802.3az エネルギー効率の良いイーサネットは,低トラフィック期間の電力消費を動的に削減します.
6セキュリティとアクセス制御
ネットワークアクセスは,ポートまたはMACアドレスに基づくIEEE 802.1X認証によって保護されます.
中央認証はRADIUSとTACACS+でサポートされています.
柔軟なACLポリシーでは,細かなトラフィックフィルタリングとアクセス制限が提供されます.
追加的な保護には,IPソースガード,ダイナミックARPインスペクション,HTTPS,SSL,SSH v2を使用して暗号化された管理アクセスが含まれます.
DHCP スヌーピングとオプション82のDHCP リレーは,IPアドレスの割り当てを保護し,不正なDHCP攻撃を防止します.
7リンク集計
スイッチは,静的アグリゲーションとIEEE 802.3ad LACPをサポートする.
複数の物理リンクを単一の論理インターフェイスに組み合わせて帯域幅と冗長性を増加させることができます.
アグリゲーショングループは,バックボーンおよびアグリゲーション層接続に適した最大4Gbpsのスループットを提供することができる.
8管理とメンテナンス
管理アクセスは,Cisco様式CLI,Web GUI,SNMP v1/v2c/v3およびTelnetを通じて利用できます.
ファームウェアのアップグレードはTFTPとHTTPでサポートされ,アップグレードの失敗を防ぐために画像冗長性があります.
監視機能には,RMON,MIB II,詳細なイベントログが含まれます.
ポートミラーリングは,トラフィック分析とトラブルシューティングを可能にします.
統合ケーブル診断は,開けやショートパンツなどの配線障害を特定し,現場での保守時間を短縮します.
時間同期はNTPとSNTPによってサポートされています.
9. IPv6 準備
このスイッチは,管理および転送機間で IPv6 の完全なサポートを提供します.
サポートされているサービスには,IPv6 Telnet,ICMPv6,SNMPv6,HTTPv6,SSH/SSL over IPv6,TFTPv6,およびNTPv6が含まれます.
IPv6 ACL と IPv6 QoS は,デュアルスタックまたは IPv6 専用ネットワークで一貫したポリシー執行を保証する.
10環境信頼性
装置は,IEC 60068規格に従って振動,衝撃,自由転落について試験される.
5%~95%の不凝縮湿度で信頼的に動作する.
鉄道システム,屋外キャビネット,鉱山施設,石油化学工場で連続運転のために設計されています.
WEB インターフェース
適用する
1大規模産業自動化
大規模な工場やプロセス自動化システムにおける広範なデバイス接続をサポートします.
RJ45ポートは PLC,センサー,HMI,コントローラ,産業用ロボットを接続します
VLANセグメントは,生産,監視,管理トラフィックを分離します.
リング冗長とリンクアグレージョンは複雑な生産ラインの間で安定した通信を保証します
2交通機関と鉄道システム
EN 50121-4 に完全に適合し,鉄道通信および交通管制ネットワークに適しています.
リング保護プロトコルは 信号と監視システムで迅速な回復を保証します
COMBO ポートは 道路の脇や駅で 繊維と銅の共存を 単純化します
3エネルギー・ユーティリティ・インフラ
サブステーション,風力発電所,スマートグリッドの導入に最適です
ファイバーポートは 制御センターと 現場機器の間の長距離接続を可能にします
広範囲の温度容量は,屋外や遠隔設置をサポートします.
4産業公園とデータセンターの骨組み
産業公園における集積または骨組みのスイッチとして機能する.
高いスイッチ容量は,サーバーと制御システム間の東西トラフィックをサポートします.
柔軟なメディア選択により 骨組みアーキテクチャの設計が最適化されます
5厳しい環境 大規模な展開
鉱山,メタルシクス,石油化学産業で使用されます.
塵や電磁気干渉 極端な温度変動に耐える
遠隔管理と診断は 大規模な工事現場での保守作業を削減します
6ビデオ監視と監視
大規模なIPカメラの展開に最適化されています
マルチキャスト制御は帯域幅の無駄を減らす.
QoSは映像の安定性を確保するために ビデオストリームを優先します
7IPv6 移行と IIoT ネットワーク
IPv6 に移行するスマートシティ,デジタル工場,IIoT プラットフォームに適しています.
次の世代の産業ネットワークアーキテクチャと長期間の互換性を確保します
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
