8 ポート層2 管理可能な2.5Gファイバースイッチ
仕様
|
製品名 |
10/100/1000Mbps 管理された産業用ファイバースイッチ ((2F+6TP) |
|
モデル番号 |
IM-FS260GW |
|
港 |
2*100/1000/2500Mpbs SFP ポート SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 6*10/100/1000M UTP RJ45 (MDI/MDIX自動検出をサポートする) |
|
議定書 |
IEEE 802 について3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 22Gbps (交通渋滞ではない) DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MAC アドレス テーブル サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
電力,ネットワーク,ファイバー PWR:パワー
オレンジ:リンク/ACT 緑: 1000M ネットワーク速度 (100Mb/s) の場合はオフ)
繊維:FX1/FX2 |
|

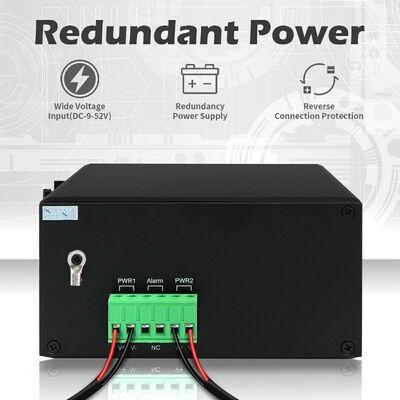

電源 |
冗長DC12V~DC52V入力,通常DC12V/DC24V/DC48V バック接続: サポート |
|
電力消費量 |
全電荷≤5W |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |

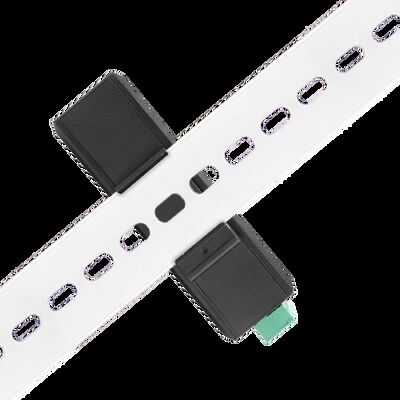

シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
主要 な 特徴
1汎用ポート構成: 2 x 2.5Gbps SFP ファイバーポート (SM/MM 互換性, 500m 〜 120Km 送信) + 6 x 10/100/1000M UTP RJ45 ポート (自動センサー MDI/MDIX),産業ターミナルのための繊維網と銅網のシームレスな接続を容易にする.
2高度なリング&スペーニングツリーサポート: ITU-T G.8032 イーサネット・プロテクション・リング (EPR) とIEEE 802.1d STP/802.1w RSTP/802.1s MSTP プロトコルに対応,ネットワークの迅速な復元 (リングトポロジーに最適) と,重要なアプリケーションにおけるループ防止を保証する.
3高効率のデータ処理: <10usの転送遅延,22Gbpsの非ブロックシステム帯域幅, 19.344Mppsの転送速度,8KのMACアドレステーブル,4096 VLAN ID4Mbのパケットバッファは,9.6KBまでのジャンボフレームをサポートし,円滑な大データ転送を可能にします.
4堅牢なハードウェア仕様: 128M DRAM と 16M フラッシュ メモリ を搭載し,安定したネットワーク 運用のためにデータ 処理 と ストレージ 能力を強化します.
5. 頑丈な環境適応性: IP40 防塵, 6KV オーバージェス保護 (IEC 61000-4-5: 差分 ± 2KV,共通 ± 6KV) と ESD (± 15KV 空気,±6KV接触) とEFT (±6KV)-40°C~75°Cの作業温度と -40°C~85°Cの貯蔵温度で,10%~95%の不凝縮湿度で,厳しい屋外環境や工業環境に適しています.
6ネットワーク管理: Web GUI,Cisco®のようなCLI,SNMP v1/v2c/v3および直感的な構成のためのTelnetをサポート.ケーブル診断 (障害点位置),IEEE 802機能.3az エネルギー効率の良いイーサネット (EEE)VLAN (802.1q),ダイナミック/静的リンクアグリゲーション (LACP),QoS,ストーム抑制を含む高度な機能.
7強力なセキュリティメカニズム: IEEE 802.1X認証,RADIUS,ACL,TACACS+およびHTTPS/SSL/SSH v2暗号化を統合し,ネットワークアクセスとデータ送信を保護します.TFTP/HTTP を通してソフトウェアのアップグレードをサポートし,ファームウェアの冗長性, DHCP クライアント/リレー/スヌーピング,RMON,MIB II,およびIPv6互換性
8柔軟な設置とコンプライアンス: 15811560mm (純重量0.75Kg) のコンパクトな寸法で,緊密な制御キャビネットに簡単に統合するために,Din-railまたは壁のマウントをサポートします.CE-EMC (EN 55032/55035) に適合するCE-LVD (EN IEC 62368-1) と FCC (47 CFR 15 部分 B クラスB) の認証で,厳しい産業基準を満たしています.
9長距離接続: ファイバーポートは120km (シングルモード) までの送信距離をサポートします.RJ45ポートは CAT3/CAT4/CAT5 (10BASE-T) と CAT5+ (100/1000BASE-TX) のケーブルで最大100mまで動作する.
概要
オリコンIM-FS260GWは,厳しい産業環境における安定かつ回復性の高いネットワーク接続のために設計された高性能8ポートL2+リングマネージド産業イーサネットスイッチです.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX)繊維から銅への柔軟な統合を様々な産業用機器に可能にします.
極端な条件に耐えるように設計され,スイッチは-40°Cから75°Cの温度範囲内で動作し,IP40の保護レベルを持っています.6KV イーサネット電波電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流22Gbpsのブロックしないシステム帯域幅と先進的なリングネットワークプロトコルのサポートにより,効率的なデータ送信と迅速なエラー回復を保証します.重要な産業インフラストラクチャや大規模ネットワークの導入に 信頼性の高い選択肢となる.
3年間の保証と終身技術サポートも提供され 長期にわたる安心感を保ちます
適用する
1自動化中心の産業ネットワーク
自動生産環境内の通信の骨組みとして展開され,制御ユニット,センサー装置,および産業機器の間でのシームレスな相互作用が可能になります.運用制御のための一貫したデータの可用性を確保する診断と生産監督
2交通機関と公共インフラシステム
ネットワークの継続性が重要な道路交通や鉄道通信環境で適用される.急速な復旧メカニズムを持つリングベースのアーキテクチャは,交通信号と鉄道運用のためのシステムの可用性を維持するのに役立ちますリンクやノードが故障した場合でも
3ファイバー対応のプライベート通信ネットワーク
高容量データ輸送をサポートするために,光通信インフラストラクチャと企業レベルのプライベートネットワーク内に配置されています.地理的に分散した施設とネットワークノード間の長距離接続.
4遠隔産業資産と監督ネットワーク
電力局,鉱山,エネルギー生産施設などの遠隔および無人産業施設の接続をサポートします.集中監視とリモート設定を可能にする一方で,困難な環境で信頼性のある動作のために設計されています.
5屋外監視・アクセスネットワーク
セキュリティと監視アプリケーションのための屋外キャビネットに設置され,IPカメラ,ワイヤレスデバイス,エッジモニタリングシステムに安定したネットワークアクセスを提供します.産業用保護装置は,電流突発や極端な気象条件下で継続的な動作を保証します.
6企業規模の産業接続
産業キャンパス,物流事業,産業公園のネットワーク基盤として機能します分散型ネットワークアーキテクチャのサポートと,多様なビジネスおよび運用サービスの対応のために優先順位を設定したトラフィック処理.
IEEE802.3azEEE (エネルギー効率の良いイーサネット) 管理をサポートし,消費電力を最適化します
STP,RSTP,MSTP,ITU-T G.8032 イーサネット 保護リング (EPR) をサポートする
サポート QoS,輸送分類 QoS,CoS,帯域幅制御 (入力/出力方向),嵐抑制,差別化されたサービス
IEEE802.1q VLAN,VLANポート,MacベースのVLAN,IPサブネットVLAN,プロトコルVLAN,VLAN変換,MVRをサポートする
動的 IEEE802.3ad LACP リンクアグリゲーション,静的リンクアグリゲーションをサポートする
IGMP/MLD スヌーピング V1/V2/V3, IGMP フィルタリング/モジュレーション, IGMP 検索をサポート
IGMPのサポートエージェントの報告, MLDの監視
安全性:ポートとMac IEEE802.1X,RADIUS,ACL,TACACS+,HTTP/HTTPS,SSL/SSH v2をベースにした
CLI,Web管理,SNMP v1/v2c/v3,Telnet のような Cisco® をサポートする
TFTP と HTTP を通してソフトウェアのアップグレードをサポートし,ファームウェアの冗長性がアップグレードの失敗を防ぐ
よくある質問
1どんなチップで作ってるの?
オリコム ヴィテス
2カスタマイズできる?
オリコム: はい
私たちは,ロゴ,モデル名,ラベル,PVCマスク,製品部品 (マウントキット,電源端末ブロックなど) などのOEMサービスをサポートします.
310/100Mデバイスに接続できますか?
オリコム: はい
LAN ポートは 10/100/1000M の自動検出
ファイバーポートでは Web GUI または CLI を使って 100 Mbps の速度を設定してください
4SKD/CKDって?
A: はい
工場として 私たちは何度も これに対処してきました
