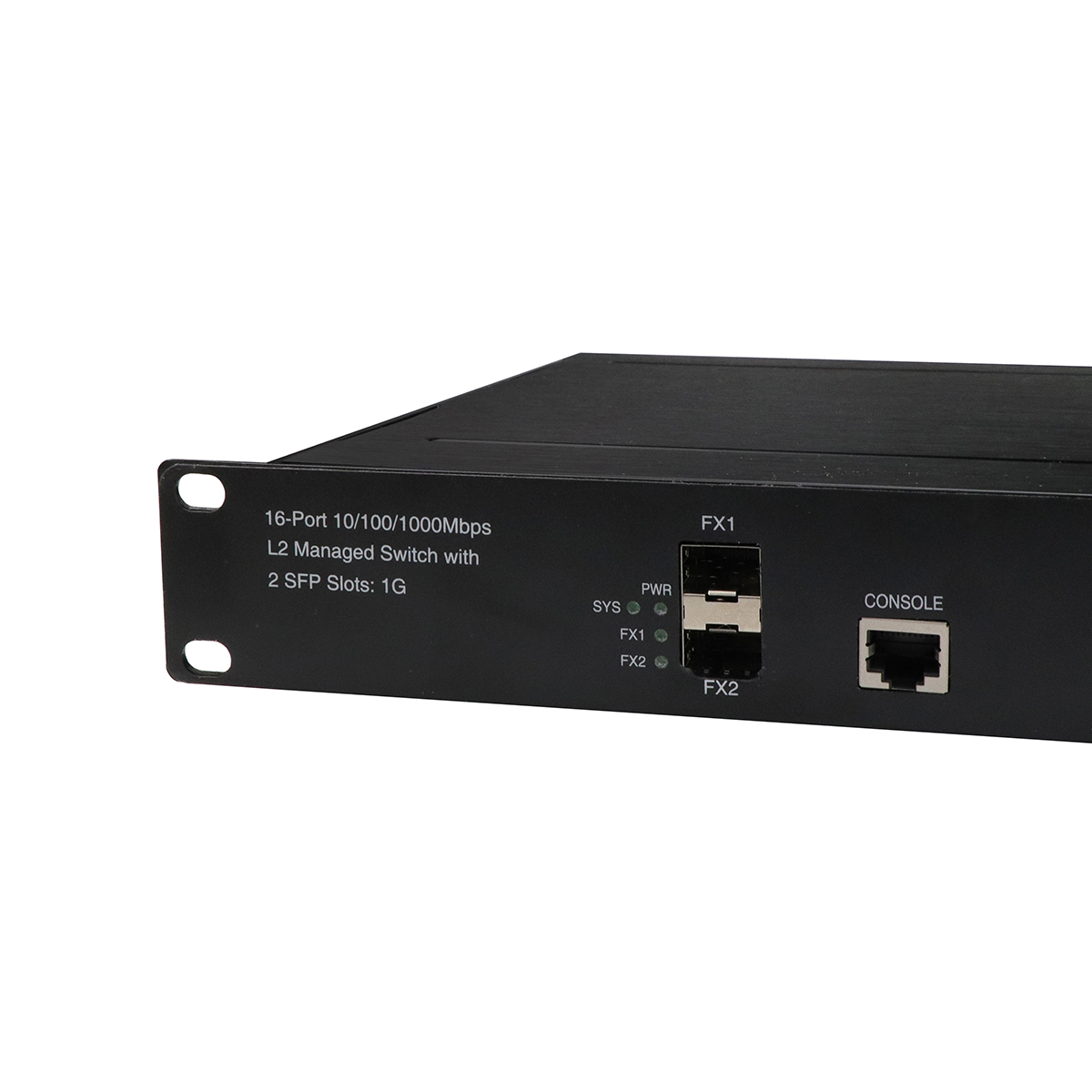

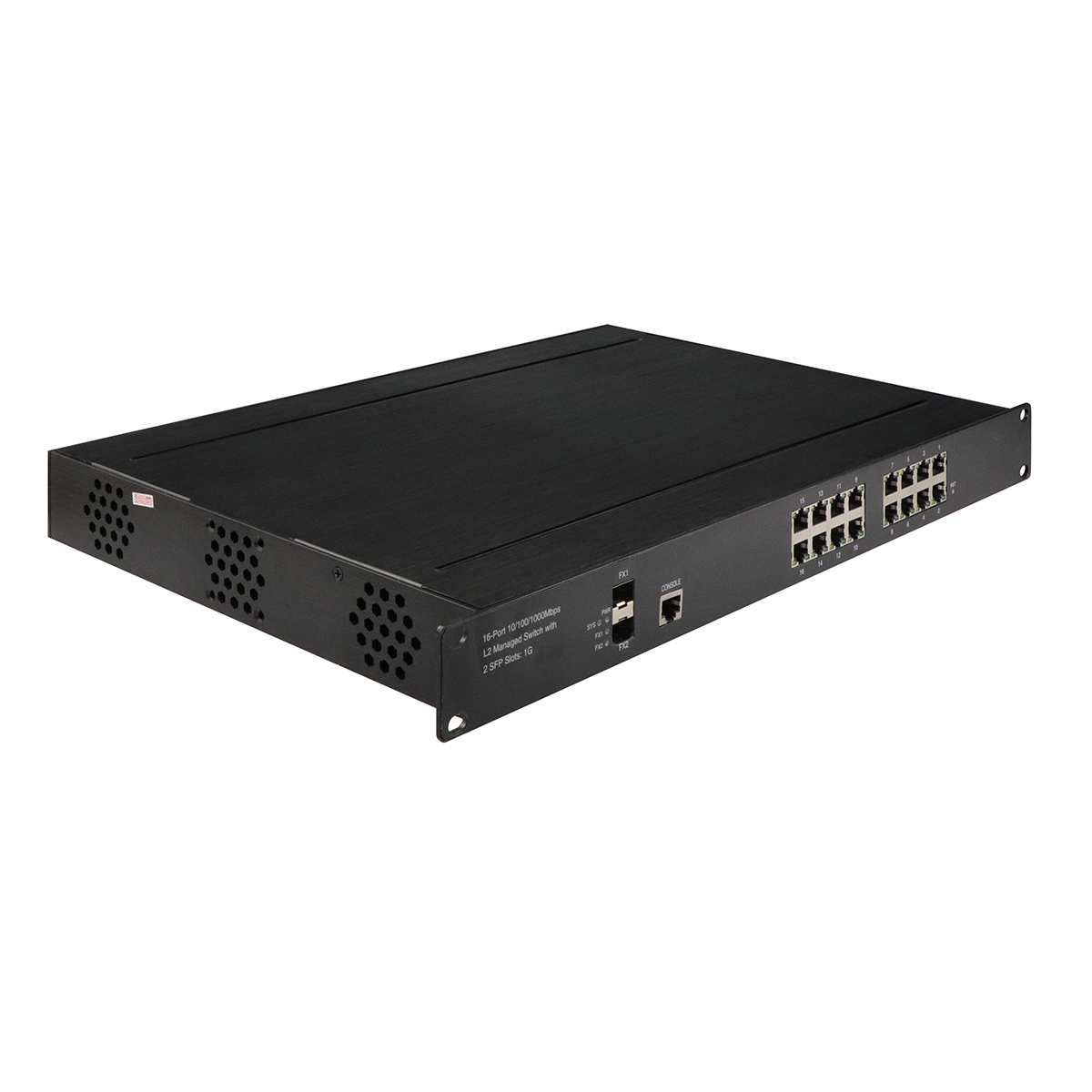

2.5G L2+ マネージド 16 ポート産業用ファイバースイッチ
技術データ
|
製品名 |
10/100/1000Mbps 産業用ファイバースイッチ (2F+16TP) |
|
型番 |
IM-FS021600GW |
|
ポート |
2 x 1000Mpbs SFP ポート 16x10/100/1000M UTP RJ45 |
|
規格 |
IEEE 802.3、IEEE802.3U、IEEE802.3ab、IEEE802.3z、IEEE802.1d STP、IEEE802.1w RSTP、IEEE802.1s MSTP、ITU-T G.8023 EPR/Y.1344、IEEE802.1Q、IEEE802.1X、IEEE802.3ad、IEEE802.3x、IEEE802.3af、IEEE802.3at、IEEE802.1ad、IEEE802.1p、IEEE802.1ab、IEEE802.3az |
|
VLAN ID |
4096 |
|
ジャンボフレーム |
9.6KB |
|
MAC アドレス テーブルサイズ |
8K |
|
スイッチング機能 |
伝送モード：蓄積転送 システム帯域幅：36Gbps (トラフィックジャムなし) |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5 非シールドツイストペア (≤100m) 100/1000BASE-TX：CAT5 以上シールドツイストペア (≤100m) SFP ポート、伝送距離：20Km、40Km、60Km、80Km、100Km |
|
LED |
電源、ネットワーク、ファイバー |
|
電源 |
入力電圧：AC220V 無極性電源入力：サポート |
|
環境 |
動作温度：-40℃～85℃ 動作湿度：5%～95% (結露しないこと) |
|
業界標準 |
EMI：FCC Part 15 Subpart B Class A、EN 55022 Class A、EN61000-6-4 - 産業環境向けエミッション EMS：EN61000-6-2 - 産業環境向けイミュニティ、EN 61000-4-2 (ESD) レベル 3、EN 61000-4-3 (RS) レベル 3、EN 61000-4-4 (EFT) レベル 3、EN 61000-4-5 (サージ) レベル 3、EN 61000-4-6 (CS) レベル 3、EN 61000-4-8 トラフィック制御：NEMA-TS2、振動：IEC 60068-2-6 自由落下：IEC 60068-2-32、衝撃：IEC 60068-2-27 鉄道交通：EN 50121-4 |
|
機械的情報 |
安全クラス：IP30 寸法：483x 275 x 44.5mm |
|
保証 |
1年以内の交換、3年間の修理 |
製品ポジショニング
IM-FS021600GW は、多数のデバイス、長いケーブル配線、過酷な動作条件が共存する環境向けに構築された、産業クラスのイーサネットアグリゲーションスイッチとして位置付けられています。予測可能なパフォーマンス、厳格な分離、長期的な安定性を必要とするインフラストラクチャレベルのネットワーク向けに設計されており、消費者向けのバーストスループットではありません。
1. ネットワークアーキテクチャと容量
このデバイスは、デュアルファイバーアップリンク設計と高密度銅線アクセスを組み合わせることで、分散制御ネットワーク内のローカルアグリゲーションノードまたは産業用アクセススイッチとして機能します。2 つの光インターフェースは、シングルモードとマルチモードの両方のファイバーを介した長距離伝送をサポートし、制御室、変電所、ワークショップ、またはリモートサイト間の相互接続を可能にします。16 個のギガビットイーサネットポートは、外部拡張機器を必要とせずに、高密度フィールドデバイス接続に対応します。
高転送容量を備えたノンブロッキングスイッチングファブリックは、同時トラフィックフローが輻輳なしで処理されることを保証します。大規模なアドレスと VLAN テーブルにより、システムが成長するにつれてネットワークを拡張でき、複数の部門、機能、またはセキュリティゾーンにわたるセグメント化されたアーキテクチャをサポートします。
2. 冗長性、安定性、トラフィック制御
常時稼働の産業用操作向けに設計されたこのスイッチは、ネットワークの継続性を維持するための複数のメカニズムを統合しています。リングベースの保護とスパニングツリープロトコルにより、高速なトポロジ収束と、リンクまたはノードの障害からの自動回復が可能になり、重要なネットワークにおける単一障害点を防止します。
トラフィック処理は、蓄積転送処理とジャンボフレームのサポートを通じて最適化され、大規模な産業用データパケットの効率的な伝送を保証します。サービス品質メカニズムにより、遅延の影響を受けやすいトラフィック（制御信号や監視ストリームなど）を優先することができ、帯域幅制御とストーム抑制により、異常なトラフィックがシステム全体の安定性に影響を与えるのを防ぎます。
3. セグメンテーションとマルチキャスト最適化
このプラットフォームは、VLAN 展開モデルの幅広い範囲をサポートしており、ポート、MAC アドレス、IP サブネット、またはアプリケーションプロトコルに基づいてネットワークを論理的に分割できます。VLAN 変換により、異なるネットワークドメインを再構成することなく相互接続できます。
マルチキャストを多用する環境向けに、このスイッチは高度なマルチキャスト制御機能を備えています。IGMP および MLD スヌーピングおよびフィルタリングメカニズムにより、マルチキャストトラフィックが必要な場所にのみ配信され、ビデオ監視やリアルタイム監視などのアプリケーションにおける不要な帯域幅消費を削減します。
4. セキュリティとアクセス制御
セキュリティは、ポートレベルから始まり、認証、許可、暗号化された管理アクセスを通じて拡張される複数のレイヤーを通じて実施されます。このスイッチは、標準化された認証フレームワークとアクセス制御ポリシーをサポートし、不正なデバイスとユーザーを制限します。
追加の保護メカニズムは、なりすましや不正なアドレス使用など、一般的なネットワーク脅威を軽減するのに役立ちます。セキュアな管理プロトコルにより、リモートアクセスとメンテナンス中に構成データと制御トラフィックが保護されたままになります。
5. 管理とメンテナンス
このデバイスは、コマンドラインアクセス、Web ベースの構成、集中型ネットワーク管理プラットフォームなど、さまざまな操作上の好みに合わせて複数のインターフェースを使用して管理できます。リモートソフトウェアメンテナンスは、アップグレードの失敗によるサービスの中断を防ぐように設計された安全なアップグレードメカニズムでサポートされています。
組み込みの診断ツールは、障害の特定を支援し、大規模なインストールにおけるトラブルシューティング時間を短縮します。時間同期、ロギング、および監視標準のサポートにより、既存の運用ワークフローへのシームレスな統合が可能になります。
6. 環境および機械設計
このスイッチは、物理的に要求の厳しい環境での展開向けに構築されています。産業用防塵機能を備えた金属製エンクロージャと、幅広い動作温度範囲と保管温度範囲を組み合わせることで、熱、寒さ、および空気中の汚染物質にさらされる場所での信頼性の高い動作が可能になります。
幅広い産業、電磁、および輸送関連の規格への準拠により、鉄道システム、屋外キャビネット、エネルギー施設などの特殊な環境でのデバイスの展開が保証されます。振動、衝撃、および電気的干渉に対する耐性により、運用上の耐久性がさらに向上します。
7. 電源と設置

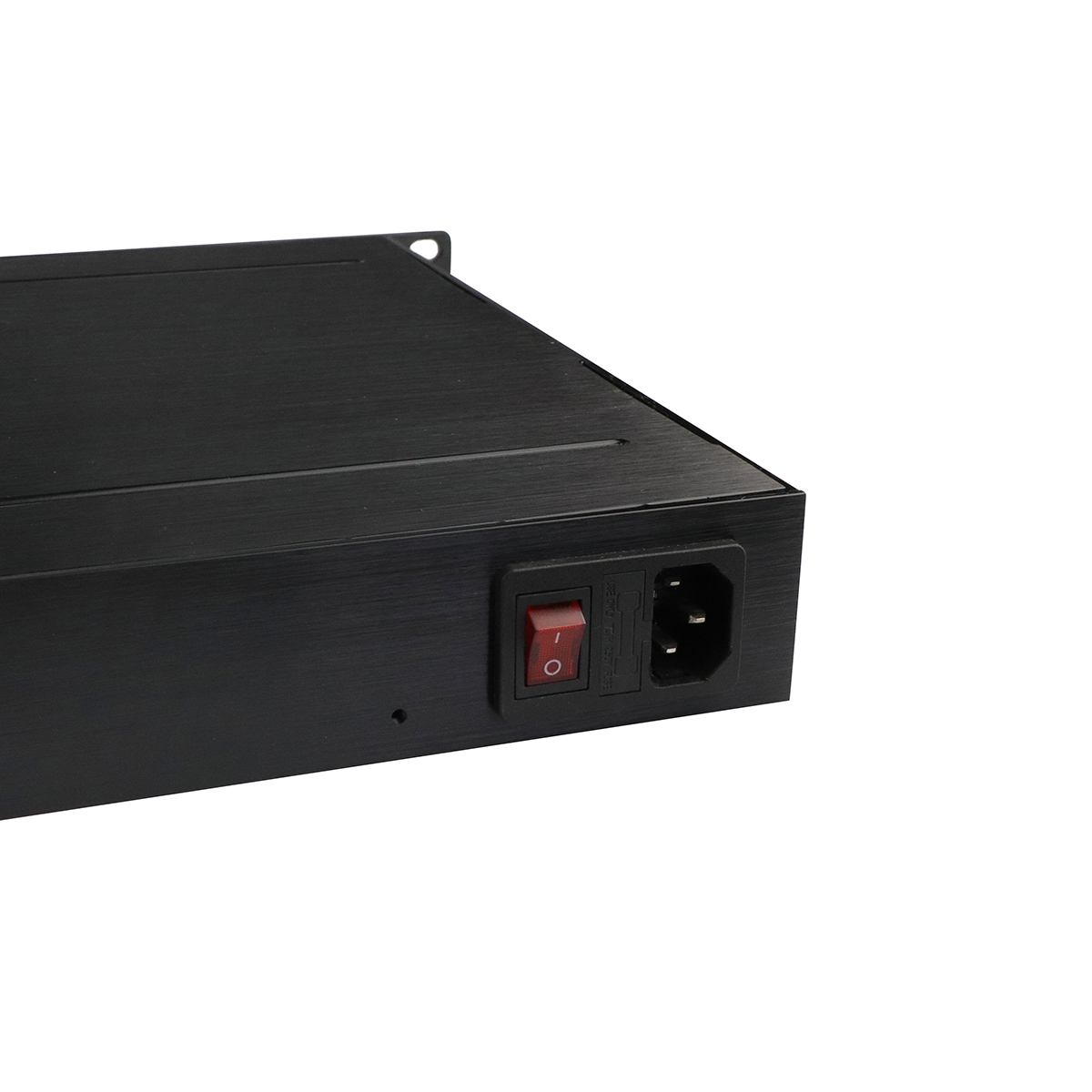

インフラストラクチャレベルの展開向けに設計されたこのスイッチは、無極性接続許容度を備えた AC 電源入力をサポートしており、産業用電気システムでの設置を簡素化します。シャーシフォームファクタは、制御室、変電所、および産業用機器キャビネットへのラックマウント設置に適しています。
展開ユースケース
1. 工場制御と自動化
自動化ネットワークのアクセスおよびアグリゲーションレイヤーとして機能し、コントローラー、センサー、HMI、および監視システムを接続し、VLAN および QoS メカニズムを通じてトラフィックを分離します。
2. 鉄道および輸送システム
鉄道規格への準拠と迅速な障害回復が信号および情報サービスの維持に不可欠な、線路脇、駅、および路側ネットワークに適用されます。
3. 電力およびユーティリティネットワーク
変電所、再生可能エネルギーサイト、およびグリッド監視システムで使用され、冗長ネットワーク設計と屋外および地下展開のための幅広い環境許容度をサポートします。
4. 重工業および資源サイト
粉塵、振動、および電気的ノイズが一般的である鉱業、冶金、および石油化学施設に展開され、リモート診断によりメンテナンス作業が軽減されます。
5. 産業キャンパスおよびバックボーン相互接続
データセンター、工業団地、および制御施設を接続するファイバー接続されたアグリゲーションスイッチとして機能し、大量のデータ交換とスケーラブルな拡張をサポートします。
6. セキュリティとリモート監視
効率的なマルチキャスト処理とトラフィック優先順位付けを通じて、大規模なカメラおよび監視システムをサポートし、監視ネットワークと運用ネットワーク間の分離を維持します。
7. 公共交通インフラ
鉄道および交通通信システムに統合され、車載、路側、および駅レベルの機器に回復力のある接続を提供します。
ソフトウェア機能
FAQ
1、どのようなチップに基づいていますか？
Olycom：Vitesse
2、カスタマイズできますか？
Olycom：はい
ロゴ、モデル名、ラベル、PVC マスク、製品部品 (取り付けキット、電源端子台など) などの OEM サービスをサポートしています
3、10/100M デバイスに接続できますか？
Olycom：はい
LAN ポートの場合、10/100/1000M 自動感知です
ファイバーポートの場合、Web GUI または CLI を介して 100Mbps の速度を設定してください
4、必要に応じて、一部のポートの PoE 機能をシャットダウンできますか？
A：はい
このシリーズのすべての PoE マネージドスイッチは、PoE 管理をサポートしています
Web GUI または CLI を介して PoE ステータスを設定してください
5、SKD/CKD は行いますか？
A：はい
工場として、これを何度も扱ってきました。
