オリコン 硬化リング 管理 1G イーサネット スイッチ
仕様
|
港 |

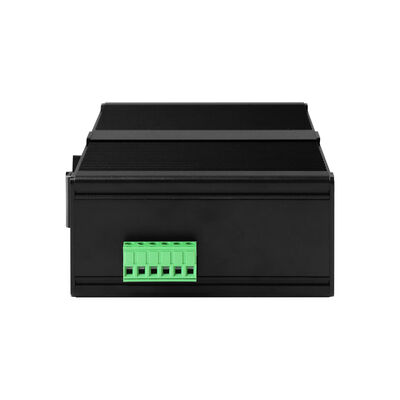

2*100/1000/2500Mpbs SFP ポート SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 2*10*100/1000M UTP RJ45 Uplink ((MDI/MDIX自動検出をサポートする) 8*UTP ダウンリンク 1*コンソールポート 1*6PINの電源端末ブロック 2*アラーム出力 |
|
議定書 |
IEEE 802 について3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 30Gbps (交通渋滞以外の場合) DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MAC アドレス テーブル サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
電力,システム,ネットワーク,ファイバー,アラーム PWR: パワー,赤 SYS:システム,赤 ネットワークリンク/アクティビティ:グリーンLED ネットワークデータレート: オレンジLED (1Gでオン) ファイバーリンク:緑色 LEDアラーム:赤点滅 |
|
電源 |
入力電圧:DC12V~DC57V 作業温度: -40°C から +75°C バック接続: サポート |
|
環境 |
保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |

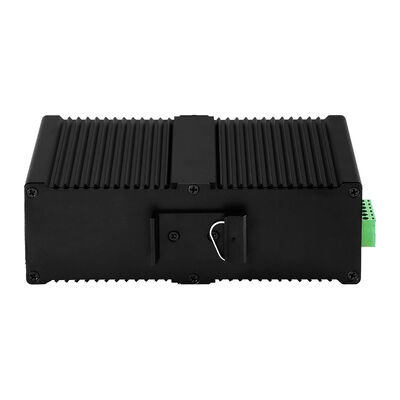

シェル:波紋金属シェル,IP40級レベル サイズ: 165*112*45.5mm 設置方法:ディンレール設置 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
主要 な 特徴
1汎用的なポート構成
2 x 2.5Gbps SFPファイバーポート (SM/MM互換性,500m~120Km転送) + 8 x 10/100/1000M UTP RJ45ポート (自動センサーMDI/MDIX),コンソールポート1つ,電源端末ブロック1つで補完柔軟なネットワーク展開のための 2 つのアラーム出力
2. アドバンストリングネットワークサポート
ITU-T G.8032V1/V2 Rapid Ring プロトコル,および STP/RSTP/MSTP のスパンディングツリー プロトコルに対応し,重要なリング ネットワーク構成の高速なネットワーク復旧とループ保護を保証する
3高速データ処理
< 10us の転送遅延, 40Gbps の非ブロックシステム帯域幅, 22.321Mpps の転送速度, 8K の MAC アドレステーブル, 4096 の VLAN ID,9までジャンボフレームをサポートする 4Mb パケットバッファ.6KB 円滑な大データ転送
4. 頑丈な環境適応性
効率的な熱消耗,IP40防塵,および6KV電圧上昇防止のためのリブ金属・シャシー (IEC 61000-4-5:差分 ±2KV,共通 ±6KV).-40°C~85°Cの貯蔵温度と10%~95%の不凝縮湿度に耐える, ESD (±15KV空気,±6KV接触) とEFT (±6KV) に耐える
5ネットワークの管理
Web GUI,Cisco®のような CLI,SNMP v1/v2c/v3とTelnetを直感的な設定をサポートする.ケーブル診断 (故障点位置),エネルギー効率の高いイーサネット (IEEE 802.3az),VLAN (802.1q),リンクアグリゲーション (LACP/静的)ネットワーク性能を最適化するために,QoSと嵐抑制
6. インテリジェントアラーム&保護
2方向のドライコンタクトアラーム出力ポート (外部ベル/サイレンに接続可能) リアルタイムアラーム状態表示で,リモートモニタリングを可能にするポート障害のアラームを起動します.超温保護と反動電源接続サポートにより信頼性が向上する
7コンパクトで柔軟な設置
Din-rail 搭載設計の波紋金属殻 (16511245.5mm),軽量 (0.75Kg純重量),密集した産業制御キャビネットにシームレスにフィットする
8厳格な産業従順性
CE-EMC (EN 55032/55035) CE-LVD (EN IEC 62368-1) FCC (47 CFR Part 15 Subpart B Class B) 認証を満たし,ESD,EFTに関するIEC 61000シリーズ規格に適合している.重要な輸送および交通用途に適した
応用シナリオ
1工場とプロセス自動化
PLC,産業用コントローラー,センサー,アクチュエーターを含む自動化システム間の継続的かつ信頼性の高い通信をサポートするために構築されています.生産ラインとプロセス環境の間でシームレスなデータ流通を確保する精密な制御と安定した製造作業を可能にします.
2知的輸送システム
交通機関,鉄道信号ネットワーク,監視システムなどの交通インフラに導入されている.リングベースのネットワーク設計により,データがノードを通過し,中断されないようにします, 時間的に重要な交通や鉄道運行のためにネットワークの利用性を維持する.
3. 厳しい環境とミッション・クリティカル・デプロイメント
電気的に騒々しい環境要求のある場所,電力配給施設,石油・ガス設備,安全外設施などで使用するために設計された.極端な温度や工業的干渉にもかかわらず 一貫した性能を維持します.
4ファイバーベースの通信インフラストラクチャ
プライベート・オプティカルネットワークや産業通信のバックボーンにおけるファイバーアクセスまたはアグリゲーションデバイスとして機能する.SFPファイバーインターフェースは,高いデータ処理需要に対応しながら,延長された送信距離を可能にします.
5分散制御とリモート監視
地理的に分散した設備の信頼性の高い接続をサポートします.統合されたアラームと監視メカニズムは,オペレーターに故障を迅速に特定し,システムの安定性を維持するのに役立ちます.
6産業公園と企業キャンパス
産業キャンパス,物流センター,企業ゾーンのためのスケーラブルなネットワーク基盤を提供します集中ネットワーク管理と長期的拡張をサポートしながら,多数のデバイスが安全に接続できるようにする.
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220VからDC12V1.67A,−30°C−70°C |
|
IM-DAC220/DC24V1A |
AC220VからDC24V1A,−30°C−70°C |
