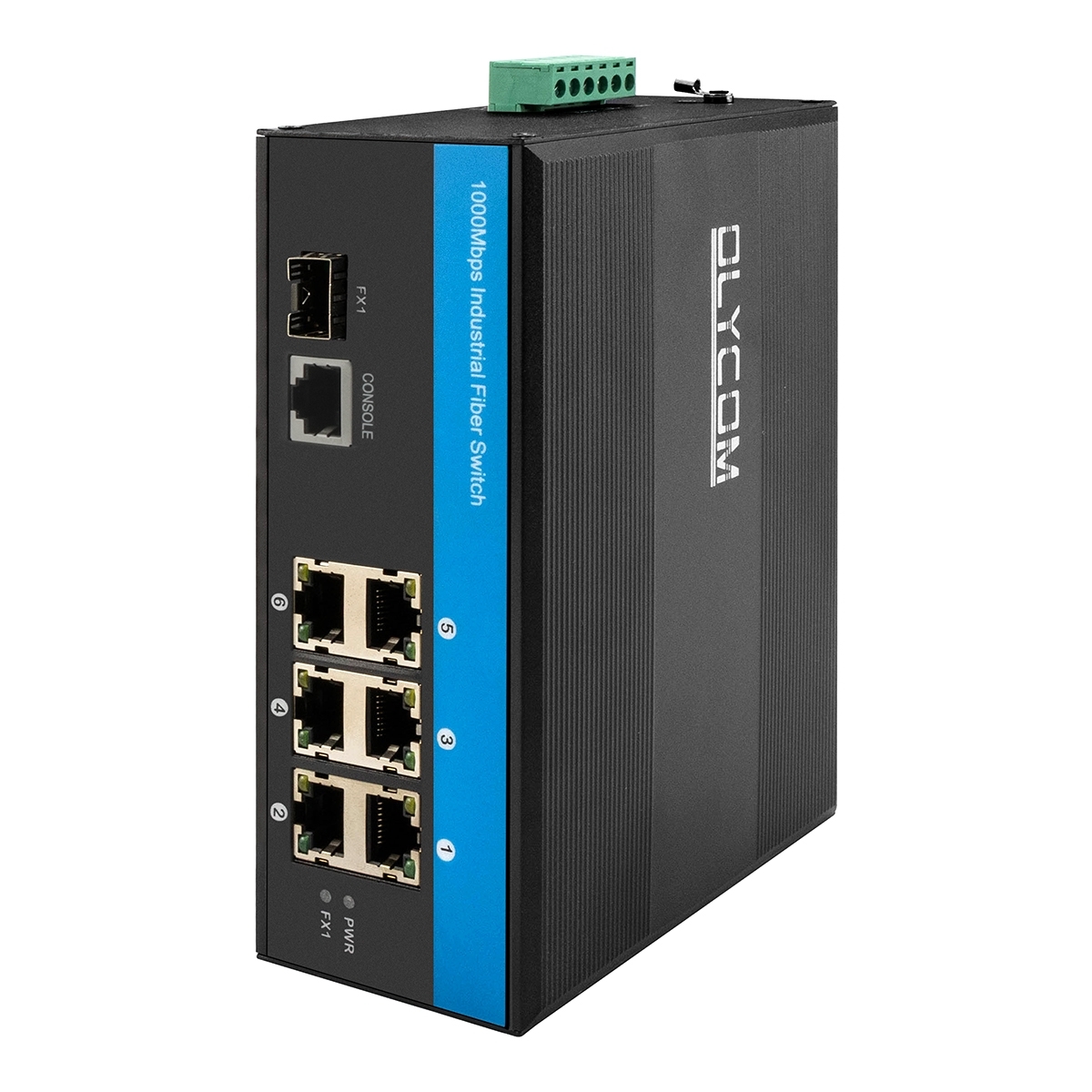

Olycom L2/L2+ マネージド PoE ネットワーク スイッチ
テクニカルデータ
|
製品名 |
10/100/1000Mbps 管理された産業用 PoE ファイバースイッチ ((1F+6TP) |
|
モデル番号 |
IM-FP166GW |
|
港 |
1*100/1000/2500Mpbs SFP ポート SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 6*10/100/1000M UTP RJ45 (MDI/MDIX自動検出をサポートする) |
|
議定書 |
IEEE 802 について3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 17Gbps (交通渋滞ではない) DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MAC アドレス テーブル サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
電力,ネットワーク,ファイバー PWR:パワー
オレンジ:リンク/ACT 緑: 1000M ネットワーク速度 (100Mb/s) の場合はオフ)
繊維:FX1 |
|
電源 |
入力電圧: 48V (最大52V) PoE出力電圧: 48V 単一のPoE出力: 30W (ポート1~6) 最大電源: 180W バック接続: サポート |
|
PoEワイヤリング |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |

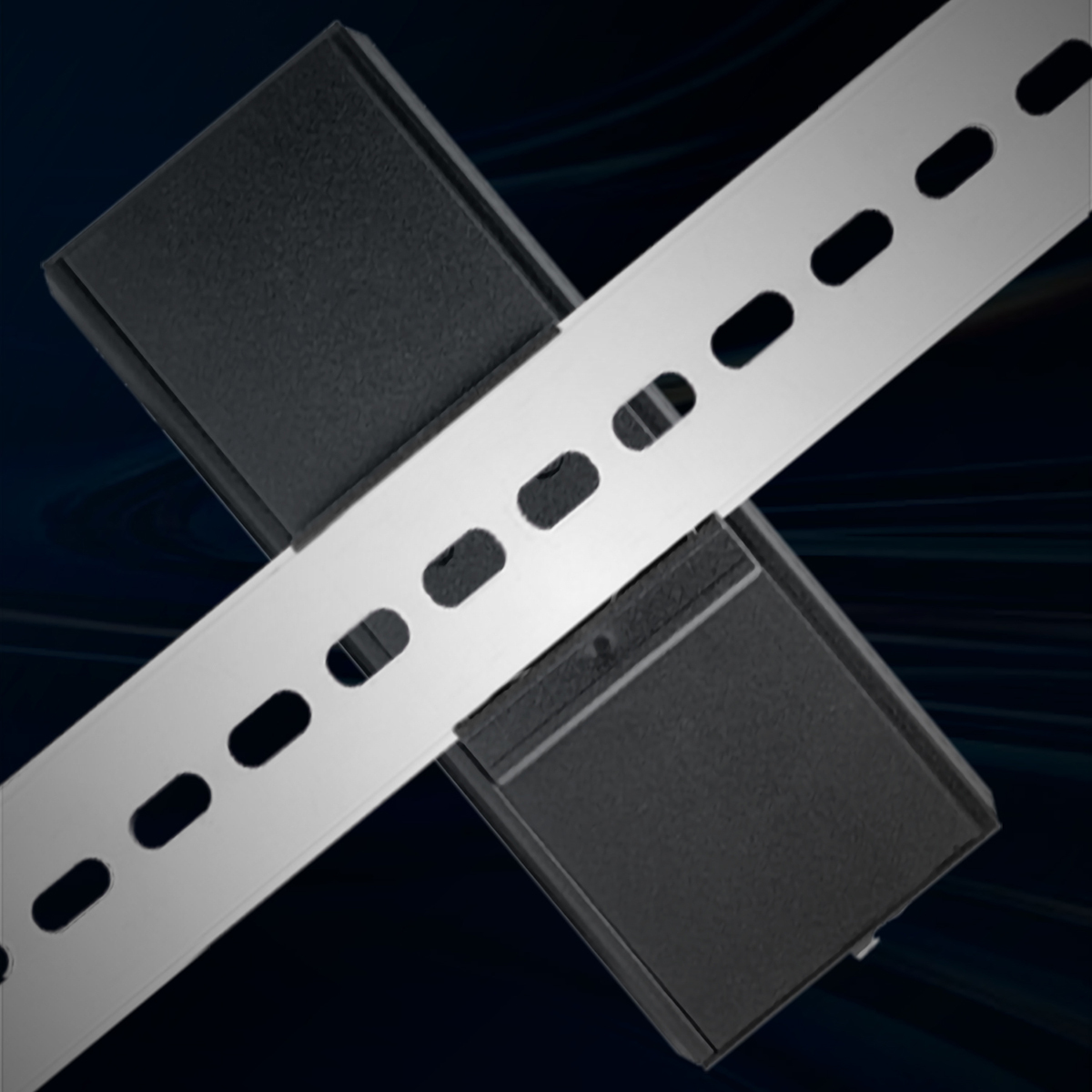

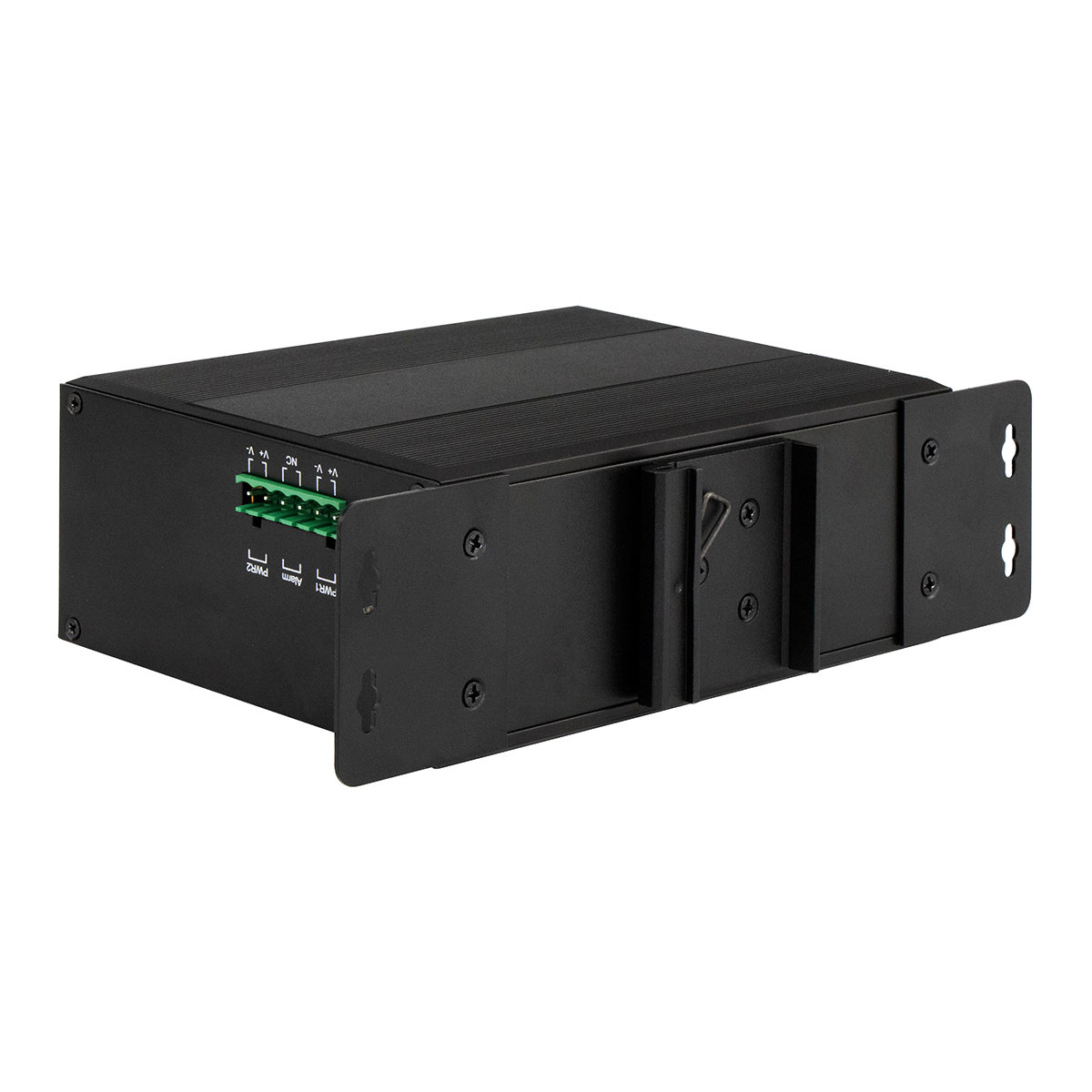

シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
主要 な 特徴
1機能能力
ハイブリッドファイバー・銅ネットワーク
スイッチは,プログラム可能な高速SFPインターフェイス (100M/1G/2.5G) を6つの自動交渉GigabitEthernetポートと統合しています.特殊なケーブル要求なしに光学バックボーンと銅ベースの工業機器の間をシームレスな相互接続できるようにする.
2ネットワークの回復力とループ保護
リングおよび冗長トポロジーのために設計されたこのデバイスは,ITU-T G.8032 イーサネット・プロテクション・リングとSTP / RSTP / MSTPプロトコルをサポートする.これらのメカニズムは,複雑な産業装置におけるトポロジーの迅速な復元とネットワークループを防止します.
3. 高速スイッチング性能
最適化されたスイッチングアーキテクチャは,マイクロ秒レベルの遅延でブロックしないデータ転送を提供します.十分なバッファリングは,重量で激しい交通荷重下で安定したパフォーマンスを保証します..
4産業用ハードウェア財団
十分なシステムメモリとフラッシュストレージを備えたプラットフォームは,高度な管理とセキュリティ機能をサポートしながら一貫した動作を維持します継続的にロードされたネットワーク環境でも.
5環境と電気硬化
メタルのキャビネットはIP40の保護を提供し,電波,ESD,電気快速トランジエントに対する内蔵防御装置は,一般的な産業用電気的危険からシステムを保護します.広範囲の動作温度と湿度耐性は,スイッチを屋外および産業用キャビネットの展開に適しています.
6マルチモードネットワーク管理
設定とモニタリングは,Webベースの管理,CLI,SNMP,Telnetを含む複数のインターフェースを通じて実行できます.ケーブルの故障検出や省エネ機能などの診断ツールにより メンテナンスが簡素化され 運用コストが削減されます.
7交通制御とセグメント化
VLAN タグ付け,リンクアグレゲーション,QoS 優先順位設定,放送抑制のサポートにより,トラフィック行動の正確な制御が可能になります.共有産業ネットワーク内で重要なサービスを分離し優先順位を設定できるようにする.
8セキュリティを重視する設計
このスイッチは,802.1X,RADIUS,ACL,TACACS+およびセキュア管理プロトコルを含む層次アクセス制御と暗号化メカニズムを含んでいます.固有ソフトウェアの冗長性と広範なプロトコルサポートは,長期的なセキュリティとアップグレードの柔軟性を確保するのに役立ちます.
9設備の柔軟性と基準の遵守
DIN-レールまたは壁のマウントのために設計された,コンパクトなハウジングは,スペースが制限された制御キャビネットに簡単にフィットします.デバイスは主要な国際安全およびEMC基準を満たしています.グローバル産業展開における信頼性の高い運用を保証する.
遠隔通信支援
オプティカルインターフェースは単調ファイバーで最大120kmの送信距離をサポートし,イーサネットポートは100mまでのローカル接続に標準の銅ケーブルをサポートします.大規模な産業施設のスケーラブルなネットワーク設計を可能にする.
典型的な配備シナリオ
1.自動化製造とプロセス制御
PLC,センサー,制御システムの通信骨組みとして機能し,生産制御と機器モニタリングに必要なリアルタイムデータ交換をサポートします.
2交通機関と交通システム
道路横のキャビネット,鉄道網,およびリング冗長が信号と制御ネットワークの継続的な動作を保証する交通管理システムで使用されます.
3オプティカル・プライベート・インダストリアル・ブロードバンド・ネットワーク
企業および産業用プライベートネットワークのファイバーアクセスまたはアグリゲーションノードとして機能し,分散した場所間の高速通信を可能にします.
4遠隔産業事業
地理的に分散した施設 (水処理施設,鉱山施設,エネルギー施設など) のネットワーク接続をサポートし,集中的な監視と保守を可能にします.
5屋外監視とセキュリティネットワーク
IPカメラ,ワイヤレスアクセスポイント,および屋外または周辺セキュリティ環境で使用される監視機器に安定したネットワークアクセスを提供します.
6産業キャンパスとロジスティックパーク
大規模な産業および企業ネットワークのアクセス層を形成し,セグメント化されたアーキテクチャ,サービスの優先順位付け,および高デバイス密度をサポートする.
アクセサリー
|
産業用光学モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC48V2.5A |
AC220VからDC48V2.5A,-40°Cから70°C |
|
IM-DAC220/DC48V5A |
AC220VからDC48V5A,-40°Cから70°C |
|
IM-DAC220/DC48V10A |
AC220VからDC48V10A,-40°Cから70°C |
