Olycom 8 ポート 2.5G ファイバー L2 管理 LAN スイッチ
主要 な 特徴

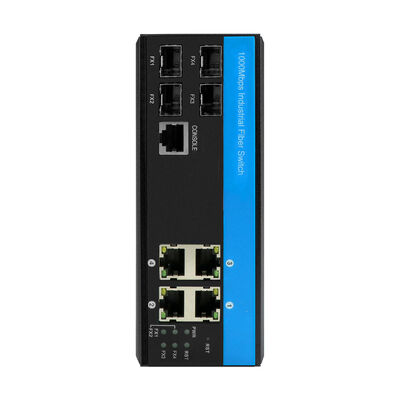

1汎用ポート構成: 4 x 2.5Gbps SFP ファイバーポート (SM/MM 互換性, 500m 〜 120Km 送信) + 4 x 10/100/1000M UTP RJ45 ポート (自動センサー MDI/MDIX),繊維と銅のネットワークのシームレスな統合を可能とする.
2高度なリング&スペーニングツリーサポート: ITU-T G.8032 イーサネット・プロテクション・リング (EPR) とIEEE 802.1d STP/802.1w RSTP/802.1s MSTP プロトコルに対応,ネットワークの迅速な復元 (リングネットワークの構成に最適) と重要なアプリケーションのループ防止を保証する.
3高効率のデータ処理: <10usの転送遅延, 28Gbpsの非ブロックシステム帯域幅, 20.83Mppsの転送速度,8KのMACアドレステーブル,4096 VLAN ID4Mbのパケットバッファは,9.6KBまでのジャンボフレームをサポートし,円滑な大データ転送を可能にします.

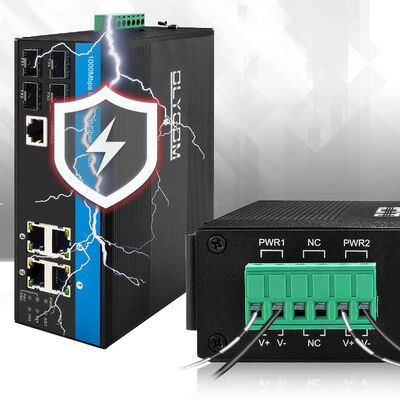

4. 頑丈な環境適応性: IP40 防塵, 6KV オーバージェス保護 (IEC 61000-4-5: 差分 ± 2KV,共通 ± 6KV) と ESD (± 15KV 空気,±6KV接触) とEFT (±6KV)-40°C~75°Cの作業温度と -40°C~85°Cの貯蔵温度で,10%~95%の不凝縮湿度で,厳しい屋外環境や工業環境に適応できます.
5ネットワーク管理: Web GUI,Cisco®のようなCLI,SNMP v1/v2c/v3および直感的な構成のためのTelnetをサポート.ケーブル診断 (障害点位置),IEEE 802機能.3az エネルギー効率の良いイーサネット (EEE)VLAN (802.1q),ダイナミック/静的リンクアグリゲーション (LACP),QoS,ストーム抑制を含む高度なネットワーク機能.
6堅牢なセキュリティと信頼性:複数のセキュリティメカニズムで装備されています.IEEE 802.1X認証,RADIUS,ACL,TACACS+,HTTPS/SSL/SSH v2暗号化 ネットワークアクセスとデータ送信を保護するTFTP/HTTP経由でソフトウェアアップグレードをサポートし,ファームウェア冗長性,DHCPクライアント/リレー/スヌーピング,RMON,MIB II,およびIPv6互換性をサポートします.
7柔軟な設置とコンプライアンス: 15811560mm (純重量0.75Kg) のコンパクトな寸法で,緊密な制御キャビネットに簡単に統合するために,Din-railまたは壁のマウントをサポートします.CE-EMC (EN 55032/55035) に適合するCE-LVD (EN IEC 62368-1) と FCC (47 CFR 15 部分 B クラスB) の認証で,厳しい産業基準を満たしています.
8長距離接続: ファイバーポートは120km (シングルモード) までの送信距離をサポートします.RJ45ポートは CAT3/CAT4/CAT5 (10BASE-T) と CAT5+ (100/1000BASE-TX) のケーブルで最大100mまで動作する.
テクニカルデータ
|
製品名 |
10/100/1000Mbps 管理された産業用ファイバースイッチ ((4F+4TP) |
|
モデル番号 |
IM-FS440GW |
|
港 |
4*100/1000/2500Mpbs SFP ポート SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 4*10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) |
|
議定書 |
IEEE 802 について3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 26Gbps (交通渋滞以外の場合) DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MAC アドレス テーブル サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
電力,ネットワーク,ファイバー PWR:パワー
オレンジ:リンク/ACT 緑: 1000M ネットワーク速度 (100Mb/s) の場合はオフ)
繊維:FX1/FX2/FX3/FX4 |
|
電源 |
冗長DC12V~DC52V入力,通常DC12V/DC24V/DC48V バック接続: サポート |
|
電力消費量 |
全電荷≤5W |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |
シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
概要
Olycom IM-FS440GWは,厳しい産業環境で安定かつ信頼性の高いネットワーク接続のために設計された高性能L2+リングマネージド産業イーサネットスイッチです.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX)繊維から銅への柔軟な接続を 産業用機器に提供しています
極限条件に耐えるように設計され 温度範囲は -40°Cから75°Cで 保護基準はIP406KV イーサネット電波電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電圧電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流電流.
28Gbpsの非ブロックシステム帯域幅と 先進なリングネットワークプロトコルのサポートにより 効率的なデータ送信と迅速なエラー復旧を保証します重要な産業インフラストラクチャとネットワークの展開に理想的な選択肢となります.
適用する
1製造と制御システム
産業制御ネットワークの核心で動作するように設計され,PLC,センサー,コントローラなどの自動化機器を接続します.リアルタイムの制御に必要な継続的なデータ交換を可能にするシステム診断と生産の可視性
20 道路,鉄道,交通 ネットワーク
交通制御キャビネットや鉄道通信システムを含む交通インフラストラクチャに一般的に使用されています.急速な復元メカニズムを持つリングベースのネットワークは,リンク障害が発生してもデータ経路が利用可能であることを保証します.
3ファイバー駆動のプライベートネットワークとキャリアグレードのネットワーク
光学回線や ファイバー接続が不可欠な プライベートブロードバンドネットワークに組み込まれます高速SFPインターフェースは,分散ネットワークノード間の長距離で大量のデータの効率的な送信を可能にします.
4分散資産と遠隔操作
広大な地理的領域に広がる産業施設,例えば水道,鉱山施設,電力インフラをサポートします.信頼性の高い接続とリモート管理機能が結合することで,システムの監督を簡素化し,現場での保守作業を削減できます.
5屋外監視・セキュリティ装置
IPカメラ,ワイヤレスアクセスポイント,セキュリティセンサーをサポートするために 屋外の囲いの中に配置されています.監視されていない環境で継続的な操作を可能にします.
6大規模な産業・企業ネットワーク
企業キャンパス,物流ハブ,工業パークの安定したアクセスまたはアグリゲーション層として機能します. ネットワークセグメントとトラフィック優先順位をサポートします.共有された産業ネットワークで様々なサービスが効率的に機能できるようにする.
よくある質問
1もし可能なら,私の望むようにラベルを書いてください.
A: はい,コンテンツとフォーマットを送信してください,私たちはあなたの確認のためにサンプルパーツを印刷します.
標識は通常側パネルに貼り付けられています.

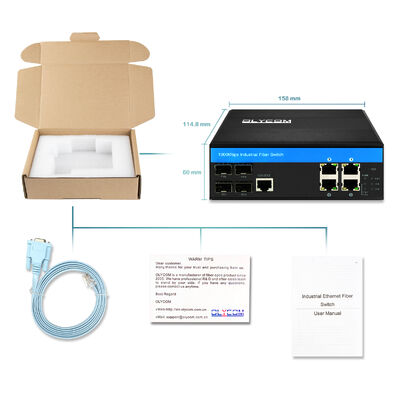

2荷物リストは?
A: 箱には装置,保護泡,使用説明書,保証カード,コンソールケーブルがあります.
SFPモジュールと電源は含まれていません. 別々に購入してください.
3検査用のサンプルユニットはどうしたら得られますか?
A: アマゾンには多くの店舗があります. 知っているなら,ブランドのオリコンやモデル名を探してください.
スタンダード購入も可能です
4スイッチはリングプロトコルを サポートしていますか?
A: はい,私たちのスイッチは STP/RSTP/MSTPと ERPS をサポートします.
