Olycom 8ポート 強化型ギガビットイーサネットスイッチ
1. 主な特徴
多様なポート構成
2x 1000Mbps SFPファイバーポート（SM/MMファイバー、500m～120Kmの伝送に対応）+ 6x オートセンシング10/100/1000Mbps RJ45ポート。多様な産業用デバイスに対応する柔軟なファイバーto UTP接続を実現。
堅牢な環境耐久性
6KVイーサネットサージ保護とIP40定格により、電気的干渉、埃、過酷な屋外環境から保護し、中断のない動作を保証。

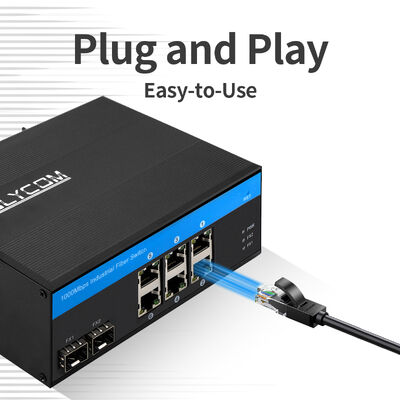

シームレスなプラグアンドプレイ互換性
Auto MDI/MDIXをサポートし、クロスケーブルが不要で、さまざまなネットワークデバイスとの手間のかからない接続を保証。
標準化されたフロー制御
IEEE 802.3xに準拠した全二重モードと、Back pressure規格に準拠した半二重モードにより、高トラフィック伝送中のデータ損失を防止。
効率的なデータ処理
ストアアンドフォワードスイッチングメカニズム、14Gbpsのノンブロッキングシステム帯域幅、10.416Mmpsの転送レート、4K MACアドレステーブル、1.75Mbのパケットバッファにより、スムーズで低遅延のデータフローを実現。

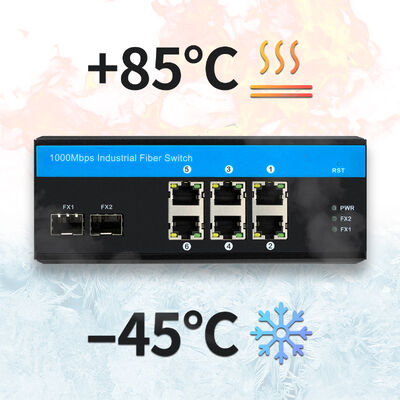

極端な温度耐性
-40～75℃の動作温度と-40～85℃の保管温度で動作し、産業環境における極度の寒さ、熱、温度変動に対応。
堅牢な電力適応性
DC 12-52Vの幅広いデュアル電源入力、逆接続保護、5Wの無負荷電力消費により、安定性、エネルギー効率、配線ミスの保護を両立。
産業グレードのコンプライアンス
EMC産業要件、FCC/CE規格、EN 50121-4（鉄道交通）/NEMA-TS2（交通制御）認証に適合。IEC 60068シリーズに準拠した振動、衝撃、自由落下に対する耐性。
柔軟な設置
コンパクトなコルゲートメタルシェル（158x115x60mm）とDinレール/壁面取り付けオプションにより、狭い制御キャビネットやリモート産業用設置に適合。
2. 技術データ
|
製品名 |
10/100/1000Mbps産業用ファイバースイッチ（2F+6TP） |
|
型番 |
IM-FS260GE |
|
ポート |
1x 1000Mpbs SFPポート SM: 1310nm/1550nm、20Km 1490nm/1550nm、40～120Km MM: 1310nm、2Km; 850nm、500m 6x10/100/1000M UTP RJ45（MDI/MDIXオートセンシング対応） |
|
スイッチング機能 |
伝送モード：ストアアンドフォワード システム帯域幅：16Gbps（ノン・トラフィックジャム） 転送レート：11.904Mmps MAC：4K パケットバッファサイズ：1.75Mb |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≦100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≦100m） SFPポート、伝送距離：20Km、40Km、60Km、80Km、100Km |
|
LED |
電源、ネットワーク、ファイバー |
|
電源 |
入力電圧：DC 12-52V 無負荷電力：5W 逆接続：サポート |
|
環境 |
動作温度：-40～75℃ 保管温度：-40～85℃ 動作湿度：10%～90%（結露しないこと） 保管湿度：10%～95%（結露しないこと） |
|
業界標準 |
EMI：FCC Part 15 Subpart B Class A、EN 55022 Class A EMS：EN 61000-4-2（ESD）レベル3、EN 61000-4-3（RS）レベル3、EN 61000-4-4（EFT）レベル3、EN 61000-4-5（サージ）レベル3、EN 61000-4-6（CS）レベル3、EN 61000-4-8 交通制御：NEMA-TS2 振動：IEC 60068-2-6 自由落下：IEC 60068-2-32 衝撃：IEC 60068-2-27 鉄道交通：EN 50121-4 |
|
安全性 |
CEマーク、商用 CE/LVD EN60950 |
|
機械的情報 |
シェル：コルゲートメタルシェル 安全クラス：IP40 寸法：158 x 115 x 60mm 取り付け方法：Dinレール/壁面取り付け |
|
保証 |
1年以内の交換; 3年間の修理 |
3. 概要

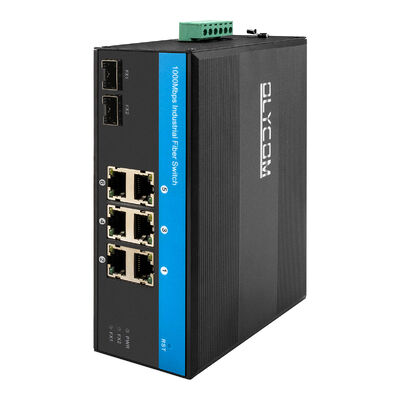

Olycom IM-FS260GEは、過酷な環境下での信頼性の高い動作のために設計された、堅牢な10/100/1000 Mbps産業用ファイバースイッチです。
2 x 1000Mbps SFPファイバーポートと6 x オートセンシング10/100/1000Mbps RJ45ポートを搭載し、シングルモード（SM）とマルチモード（MM）ファイバーの両方をサポートし、500mから120Kmまでの伝送距離と、最大100mのツイストペア接続に対応しています。
産業グレードの要件を満たすように設計されており、-40～75℃の広い温度範囲内で動作し、DC 12-52Vの広電圧デュアル電源入力（逆接続保護付き）を受け入れ、IP40保護等級を誇ります。
FCC、CE、および複数の産業規格（EMC、NEMA-TS2、EN 50121-4など）に準拠し、コルゲートメタルシェルを採用し、Dinレール/壁面取り付けをサポートしており、自動化システムの継続的かつ安定したパフォーマンスを保証します。
4. 用途
重要な産業シナリオに最適で、IM-FS260GEは、輸送、電力、冶金、石炭採掘、石油化学、水処理などの分野で広く使用されています。
産業用制御機器、ストレージ機器、表示デバイス、産業用ファイバーコンバーターシステムの主要なネットワークコンポーネントとして機能します。
極端な温度、電圧変動、過酷な環境要因に耐える能力により、自動生産ライン、リモート監視システム、信頼性と耐久性が最優先されるインフラプロジェクトでのデバイス接続に適しています。
地下炭鉱、屋外発電所、石油化学プラントなど、このネットワークスイッチは、産業システムの円滑な運用をサポートするために、安定したデータ通信を保証します。
5. アクセサリ
|
産業用光モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX（1310nm） |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U（TX 1310 RX1550） |
|
OSBL1G20D-53 |
1000BASE-BX-D（TX 1550 RX1310） |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220V to DC12V1.67A、-30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V to DC24V1A、-30℃～70℃ |
