Olycom 8 ポート産業用 CCTV PoE スイッチ
2. 技術データ
|
製品名 |
10/100/1000Mbps 産業用 PoE 光ファイバー スイッチ (2F+6TP) |
|
型番 |
IM-FP266GE |
|
ポート |
2x1000M SFP 光ファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500メートル 6x10/100/1000M UTP RJ45 (MDI/MDIX自動感知をサポート) 1x6ピン電源端子台 |
|
プロトコル |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
|
スイッチング機能 |
伝送モード：ストアアンドフォワード 転送遅延：<10us システム帯域幅：18Gbps (トラフィックジャムなし) 転送速度：11.904Mmps MAC：4K パケットバッファサイズ：1.75Mb |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5シールドなしツイストペア（≤100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≤100m） |
|
LED |
電源、ファイバー、ネットワーク、PoE PWR：電源
ファイバー：FX1、FX2 オン：伝送は正常です オフ：伝送は正常ではありません（光モジュールの故障または切断）
銅オレンジ：PoEインジケーター オン：PoEが動作しています オフ：PoEが動作していないか、これは非PoEデバイスです
銅グリーン：速度インジケーター オン：伝送速度は1000Mbpsです 点滅：伝送中 オフ：切断または動作速度は10/100Mbpsです |
|
消費電力 |
PoEなしのフルロード≤5W |
|
電源 |

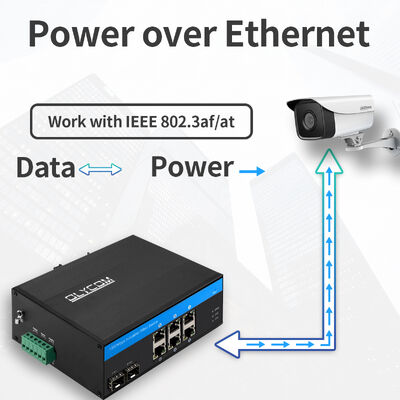

PoE電源入力電圧：48V（最大52V） シングルPoE電源出力電力：30W（ポート1～6） PoE出力電圧：48V 逆接続：サポート |
|
PoE配線 |
1/2 (V+), 3/6 (V-) |
|
環境 |
動作温度：-40℃～75℃ 保管温度：-40℃～85℃ 動作湿度：10%～90%（結露しないこと） 保管湿度：10%～95%（結露しないこと） |
|
業界標準 |
ESD：IEC61000-4-2、±15KV空気、±6KV接触 EFT：IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
|
認証 |
CE-EMC：EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD：EN IEC 62368-1: 2020+A11:2020 FCC：47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014 |
|
機械的情報 |
シェル：コルゲートメタルシェル、IP40グレードレベル 寸法：158*115*60mm 取り付け方法：DINレール/壁面取り付け 重量：0.75Kg/0.9Kg（正味/総重量） |
|
保証 |
3年間、生涯テクニカルサポート |
3. 概要
Olycom IM-FP266GEは、高い信頼性、長距離ファイバー接続、安定したPoE電力供給を必要とする環境向けに設計された、産業グレードのギガビットPoE光ファイバースイッチです。
6つのギガビットPoEイーサネットポートと2つのギガビットSFPファイバーアップリンクを備え、過酷な屋外および産業現場でIPカメラ、ワイヤレスアクセスポイント、産業用イーサネットデバイスに電力を供給し、接続するための柔軟なネットワークアーキテクチャを提供します。
堅牢なIP40コルゲートメタルエンクロージャ、-40℃～+75℃の広い動作温度範囲、および産業レベルのEMC保護機能を備えたIM-FP266GEは、自動化システム、輸送ネットワーク、およびミッションクリティカルなインフラストラクチャでの継続的で安定した動作を保証します。
4. 用途
IP監視およびセキュリティシステム
スマートシティ、工場、キャンパス、交通ハブにおける産業用および屋外用IPカメラへの電力供給と接続に最適です。
産業用オートメーションネットワーク
製造およびプロセス制御システムにおけるPLC、センサー、コントローラー、およびフィールドデバイス向けの信頼性の高いイーサネットおよびPoE接続。
輸送および交通管制
過酷なPoEおよびファイバー接続を必要とする路側キャビネット、鉄道システム、および交通監視ネットワークに適しています。
エネルギーおよびユーティリティインフラストラクチャ
長距離ファイバーと安定したPoEが不可欠な変電所、風力発電所、およびユーティリティ監視システムをサポートします。
屋外および過酷な環境への展開
極端な温度、電気的ノイズ、および振動向けに設計されており、遠隔地および屋外の産業用設置に最適です。
配送箱の情報
製品サイズ：15.8*11.5*6cm
内箱サイズ：25.3*20.8*8cm
製品重量：0.75Kg
梱包重量：0.9Kg
マスターボックスサイズ：55.5*40*41cm
梱包数量：20個
梱包重量：20Kg
5. アクセサリ
|
産業用光モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX (1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC48V2.5A |
AC220V to DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V to DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V to DC48V10A, -40℃～70℃ |
6. FAQ
1、どのようなチップに基づいていますか？
Olycom：Realtek
2、カスタマイズできますか？
Olycom：はい
ロゴ、モデル名、ラベル、PVCマスク、製品部品（取り付けキット、電源端子台など）などのOEMサービスをサポートしています。
3、管理されていますか？
Olycom：いいえ
これは単なるプラグアンドプレイですが、管理モデル（IM-FP266GM）があります。
4. 何か認証はありますか？
はい、当社はISO9001認証を取得しています。
当社のモデルにはCE/FCC/RoHS/Eマーク/CCC証明書があります。
5. OEM&ODMをサポートしていますか？
はい、これは当社の競争上の優位性です。
