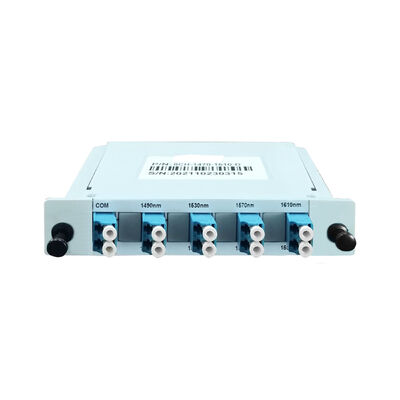

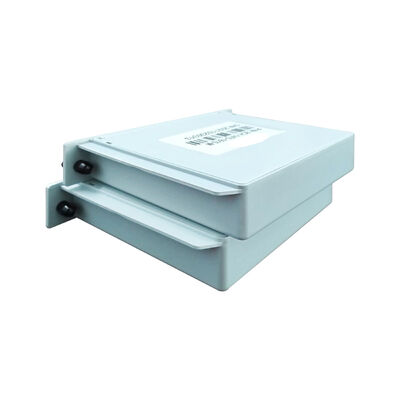

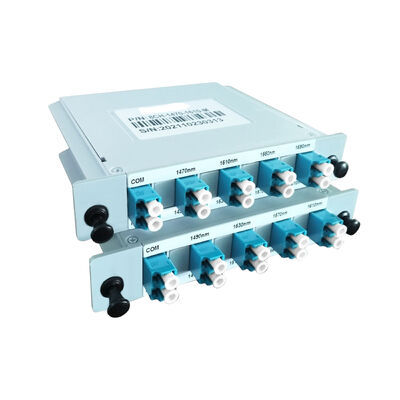

Olycom パッシブ光ファイバー Mux DeMux CWDM モジュール
技術データ
| 項目 | 単位 | パラメータ | 注記 |
| 波長範囲 | nm | 1260-1620 | |
| 中心波長 | nm | 1271~1371/1471~1571 | |
| チャネル数 | ch | 12 | |
| 伝送帯域幅 | nm | ≥+/-7.0 | |
| 伝送平坦性 | dB | ≤0.3 | |
| チャネル損失 | dB | ≤3.8 | ペア≤4.5 |
| 透過隣接チャネルアイソレーション | dB | ≥30 | |
| 透過非隣接チャネルアイソレーション | dB | ≥45 |
概要
プラグタイプのパッシブWDMは、モバイルネットワークのフロントホールアプリケーション向けに設計された、コンパクトで費用対効果の高いCWDM伝送ソリューションです。
異なる波長の複数の光信号を単一のファイバーに多重化し、リモートエンドでそれらを分離することにより、BBUとRRU間のファイバー使用量を大幅に削減し、高密度基地局の展開に最適です。
完全にパッシブなデバイスとして、このWDMモジュールは外部電源を必要とせず、高い信頼性、低い運用コスト、および簡素化されたメンテナンスを提供します。そのプラグタイプ設計により、迅速な設置と容易な拡張が可能になり、4Gおよび5G基地局の構築において広く採用されているソリューションとなっています。
アプリケーション
1. 4G LTE基地局フロントホール
BBUとRRU間のファイバー消費量と展開コストを削減し、信頼性の高い信号伝送を維持します。
2. 5G基地局フロントホール
限られたファイバーリソースで複数の波長が必要な高密度5Gサイトに最適です。
3. モバイルネットワークの拡張とアップグレード
新しいファイバーを敷設することなく、迅速な容量拡張を可能にし、スムーズなネットワーク進化をサポートします。
4. ファイバーリソースの最適化
アクセスおよびフロントホールネットワークにおけるファイバー利用を最大化することを目指す通信事業者およびシステムインテグレーターに適しています。
5. コンパクトな通信およびエッジサイト
スペースと電力が限られている屋上、ポールマウント、およびキャビネットベースの基地局に最適です。
図面
