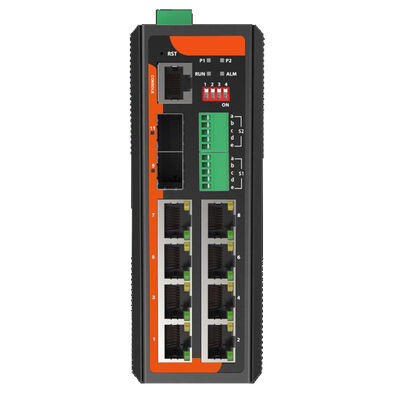

8-ポート シリアル オーバー イーサネット インダストリアル PoE スイッチ ギガビット ネットワーク L2+ ERPS マネージド CE

モデル番号

IM-FSP288GW

エーテルインターフェース

港湾

8x10/100/1000Base-T ((X) Port ((RJ45コネクタ)

2x100/1000Base-FX (SFPスロット)

2x RS485/422/232 ((5ピンシリアルターミナル)

ポートモード (Tx)

自動交渉のスピード

フル・ハーフ・デュプレックスモード

自動MDI/MDI-X接続

基準

10BaseT用のIEEE 802.3

IEEE 802.3u 100BaseT(X) と 100BaseFX について

IEEE 802.3ab for 1000BaseT (X)

IEEE 802.3z 1000BaseSX/LX/LHX/ZXのために

IEEE 802.3x 流量制御用

IEEE 802.1D-2004 スパンディングツリープロトコル

IEEE 802.1w ラピッド・スパニング・ツリー・プロトコル

IEEE 802.1s マルチプルスパニングツリープロトコル

IEEE 802.1p サービスクラス

IEEE 802.1Q VLAN タグ付けについて

認証のためのIEEE 802.1X

IEEE 802.3ad LACP のポート トランク

パケットバッファサイズ

4Mbits

MAC アドレス 表 サイズ

8K

最大 パケット長さ

10Kまで

VLAN ID 範囲

VID 1から4094

IGMP グループ

2048

VLAN の最大数

64

送信モード

保存・転送 (フル/ハーフデュプレックスモード)

交換物件

遅延時間: < 7μs

バックプレンの帯域幅:20Gbps パケット転送速度14.88Mpps

シリアルインターフェイス

港湾

2x RS485/422/232

シグナル

RS-232:a:TXD,b:RXD,c:Na,d:Na,e:GND

RS-422: a:T+, b:T-, c:R+, d:R-, e:GND

RS-485: 応答する :a: Na, b: Na, c:D+,d:D-, e:GND

バウッド率

2400-115200bps

ターミナル

5ピンの端末

負荷容量

RS-485/422 は 128 ポイント の 投票 環境 を サポート する

移動

RS-485は自動データ流制御技術を採用

インターフェース保護

RS-232 15KV 静電保護

隔離電圧 2KV,静電保護 15KV

梱包リスト

装置

1x産業用シリアルイーサネットスイッチ

ケーブル

1xDB9 女性からRJ45

設置キット

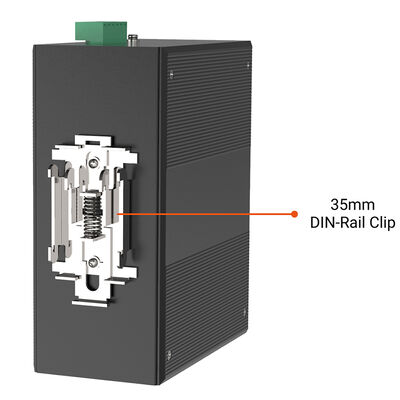

1x DIN-Rail クリップ

2x 壁掛けキット

ドキュメント

1 x 迅速なインストールガイド

1 x 保証カード

1x 製品に関する通知

身体 的 な 特徴

住宅

アルミケース

IP 評価

IP40

サイズ

138mm × 108mm × 49mm (L × W × H)

体重

680g

動作温度

-40°C~75°C (-40〜167°F)

動作湿度

5%~90% (凝縮しない)

貯蔵温度

-40°C~85°C (-40〜185°F)

MTBF

1,043909時間 @ テルコルディア SR-332 標準

熱散

34BTU/h

冷却

消極冷却 扇風機のない設計

騒音レベル

0dBA

電力消費量

10ワット 最大

電源入力

2

入力電圧

48-56VDC 冗長な二重入力

POE標準

シングルPOE出力: 15.4W/30W (ポート1~8), 240W 最大POE予算

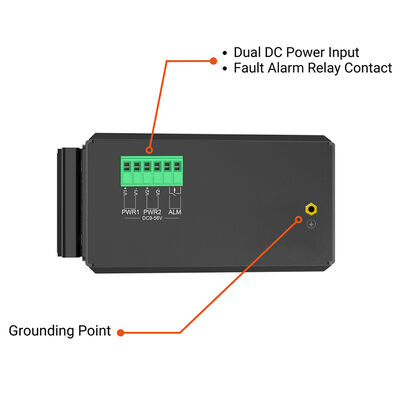

コネクタ

切断可能な6コンタクトの端末ブロック"個

パワー1のピン1/2,パワー2のピン3/3,故障アラームのピン5/6

保護

過負荷電流保護,逆極性保護

安全性

IEC/EN 62368-1

EMI

EN55032クラスA,CISPR 32 FCC Part 15BクラスA

EMSについて

EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5

(波長) EN61000-4-6 (CS) EN61000-4-8 (PFMF)

ショック

IEC 60068-2-27

自由に落ちる

IEC 60068-2-32

振動

IEC 60068-2-6

環境問題

RoHS

保証

3 年
