Olycom DIN Rail L3 管理されたTSNファイバースイッチ
主要 な 特徴
1マルチギガビットファイバー&ギガビットコッパーアーキテクチャー
12つの10/100/1000Mbps RJ45ポートが柔軟なアクセス接続を提供し,4つのSFP/SFP+スロットが10Gbpsまでの速度をサポートする.工場から産業の骨組みまで 円滑な集積を可能にする.
2決定的なイーサネットのための高度なTSN
IEEE 802.1AS 時間同期,802.1Qbv 時間認識型式,802.1Qbu フレームプレエンプション,802.1CB シームレス冗長性などの主要な TSN 標準の完全なサポートは,超低レイテンシーを保証します.ジッター制御重要通信のパケット損失はゼロです
3高精度タイム同期
統合されたIEEE 1588v2 PTPとSyncEは,すべてのポートに正確なクロック分布を提供し,産業自動化,電力システム,輸送ネットワークで使用されるプロファイルをサポートします.
4レイヤ3 ルート&産業冗長性
IPv4/IPv6ルーティング (RIP,OSPF) のフルレイヤ3管理は,スケーラブルなネットワーク設計を可能にするが,ERPSv2,MRP,RSTP,MSTP,および50ms未満の復旧のサポートは,リンクおよびノード障害から保護する.
5産業用電源と保護
アラームリレー付きの2つのDC9 56V冗長電源入力が連続的な動作を保証する.強化された電圧増加とESD保護が電気的に騒々しい環境でスイッチを保護する.
6総合的なセキュリティと管理
ACL,802.1X,RADIUS,TACACS+を含むエンタープライズレベルのセキュリティは,Web,CLI,SNMP,SSHによる柔軟な管理と組み合わせて,スイッチをOTとITの収束に適している.
7頑丈でスペース効率の良い設計
DIN-レールと壁掛けのコンパクトなIP40アルミニウムハウジングは,制御キャビネット,サブステーション,道路端の囲いに簡単に設置することができます.
仕様
|
切り替え仕様 |
|
|
製品名 |
1G/2.5G/5G/10G マネージされた産業用ファイバースイッチ (4F+12TP) |
|
モデル番号 |
IM-FS4X1200GW |
|
コッパー・ポート |
12x10/100/1000Base-T RJ45 オートMDI/MDI-X |
|
SFP/SFP+ポート
|
4*1/2.5/5/10G SFP/SFP+スロット 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFPと10GBASE SR/LR SFP+ オプティカルトランシーバーと互換性 |
|
コンソール |
1xRJ45からRS232のシリアルポート ((115200)8N,1) |
|
リセット ボタン
|
<5 sec: システムの再起動 > 5 sec: 工場デフォルト |
|
コネクタ |

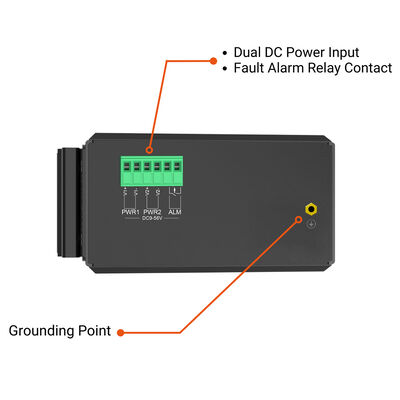

電源入力用の6ピン式外れる端末ブロック パワー1のためのピン1-2,パワー2のためのピン3-4,故障アラームのためのピン5-6 |
|
アラーム |
電源故障の場合 1 つのリレー出力 アラーム・リレーの電流伝送能力:2A @ 24VDC |
|
囲み |
IP40 アルミケース |
|
設置 |

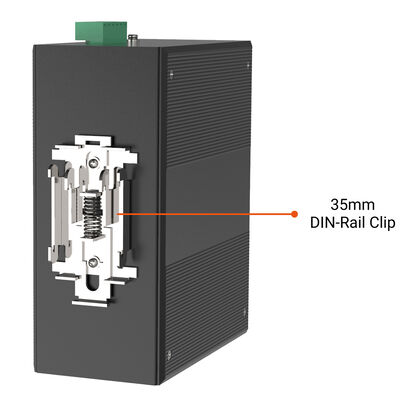

DINレールまたは壁の固定 |
|
寸法 (WxDxH) |
160mm × 132mm × 70mm サイズ |
|
体重 |
1100g |
|
電力消費量 |
最大 16.8ワット/57.3BTU (システムオン) マックス 38.2ワット/10.3BTU (フルロード) |
|
電気静止放電 |
接触放電:±8kV 空気中の放出: ±15kV 超電圧保護 電源: ±4kV RJ45ポート: ±2kV |
|
LED インジケーター |
P1 (緑),P2 (緑),ALM (赤) RUN (緑) SFP: 1/2.5/5G (緑), 10G (緑) RJ45: 10/100M (緑), 1000M (緑) |
ソフトウェアの特徴
|
切り替え仕様 |
|
|
スイッチアーキテクチャ |
保存・転送 |
|
スイッチ布 |
64Gbps/非ブロック |
|
アドレス表 |
学習と老化に関する自動ソース |
|
データバッファ |
32Mbits |
|
ジャンボフレーム |
10Kバイト |
|
流量制御 |
IEEE 802.3x フルデュプレックスのパズフレーム 半複合用 逆圧 |
|
層3の機能 |
|
|
IP インターフェース |
最大 128 VLAN インターフェース |
|
ルーティングテーブル
|
最大 512 の 静的 ルート エントリ 最大3072のルーティングテーブルエントリ |
|
ルーティング プロトコル
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 ハードウェア 静的ルーティング IPv6 ハードウェア 静的ルーティング |
|
層2の関数 |
|
|
ポート設定
|
ポートを無効/有効にする 自動交渉 10/100/1000Mbps フルとハーフデュプレックスモードの選択 流量制御を無効/有効にする ポート・リンク能力制御 |
|
港の状況
|
各ポートの速度デュプレックスモード,リンク状態,フロー制御状態,自動交渉状態,トランク状態を表示する |
|
ポート・ミラーリング
|
TX/RX/両方 マルチ対1モニター 鏡 遠隔スイッチドポート分析機 ((Cisco RSPAN) 5回までサポートします |
|
VLAN
|
IEEE 802.1Q VLAN タグ付け IEEE 802.1ad Q-in-Qトンネリング プライベート VLAN MAC ベースの VLAN VLAN 翻訳 VCL プロトコルに基づく VLAN 音声 VLAN MVR (マルチキャストVLAN登録) MVRP (マルチ VLAN登録プロトコル) GVRP 4K VLAN グループまで 4095 VLAN ID のうち |
|
リンク集計 |
IEEE 802.3ad LACP/静的トランク 8つのトランクグループ,トランクグループごとに16のポート |
|
スパンリングツリープロトコル
|
IEEE 802.1D スパンディングツリープロトコル IEEE 802.1w ラピッド・スパニング・ツリープロトコル IEEE 802.1s マルチプル・スパニングツリープロトコル 7つのMSTPインスタンスをサポートする BPDUガード,BPDUフィルタリング,BPDU透明性 根護者 |
|
IGMP スナップ
|
IPv4 IGMP ((v1/v2/v3) スヌーピング IPv4 IGMP 問い合わせモードのサポート 255の IGMP グループをサポートします |
|
MLD スヌーピング
|
IPv6 MLD ((v1/v2) スヌーピング IPv6 問い合わせモードサポート 255 の MLD グループ を 支援 する |
|
帯域幅制御
|
ポートごとに帯域幅制御 入力: 10Kbps ~ 13128Mbps エグレス: 10Kbps ~ 13128Mbps |
|
リング 冗長 保護
|
APS プロトコル (1+1, 1:1 モード) MRP (メディア冗長性プロトコル) ITU-T G.8032 ERPSv2 復旧時間<10ms @ 3ノード 復元時間<50ms @ 16ノード サポート メジャー・サブ・リング |
|
発見 と 監視
|
UPnP (ユニバーサル・プラグ・アンド・プレイ) LLDP LLDP-MED UDLD (単方向リンク検出) 流出量 |
|
オーム
|
IEEE 802.3ah OAM IEEE 802.1ag 接続障害管理 (CFM) |
|
シンクロ化
|
IEEE 1588v2 PTP (正確時間プロトコル) PTPマスター PTP スレーブ 境界時計 ピアツーピア透明時計 端から端まで透明な時計 プロフィール:1588/G8265.1/G8275.1/802.1AS シンセサイザー |
|
品質管理
|
交通分類,厳格な優先度,WRRに基づく 切り替えの優先度8レベル ポート番号 802.1p優先度 802.1Q VLAN タグ IP パケットのDSCP/ToS フィールド |
|
時間 に 敏感 な ネットワーク 議定書
|
高精度の時間同期 IEEE1588 (タイムスタンプ) 802.1AS-Rev gPTP デフォルトプロファイル 形作機 802.1Qbv ((時間応じたスケジュール) 802.1Qch ((周期的なキューと転送) TSN ストリーム・ポリシング 802.1Qci (ストリームごとにフィルタリングと監視) 冗長性 802.1CB (フレーム複製とシームレスな冗長性のための冗長性の排除) 遅延を減らす IEEE 802.1Qbu フレームプレエンプション |
|
セキュリティ機能 |
|
|
アクセス制御リスト
|
IPベースの ACL/MACベースの ACL ACLは以下に基づいている: MAC アドレス IP アドレス プロトコルの種類 VLAN ID DSCP 802.1q 優先度 512 件まで |
|
セキュリティ
|
港のセキュリティ IPソースガード,最大512のエントリ ダイナミックARP検査,最大1Kのエントリ 命令行権限制御は,ユーザレベルに基づく 静的MACアドレス,最大64のエントリ |
|
AAA
|
RADIUS クライアント TACACS+クライアント |
|
ネットワーク アクセス 制御
|
IEEE 802.1x ポートベースのネットワークアクセス制御 MAC ベースの認証 ローカル/RADIUS 認証 |
|
経営 |
|
|
基本管理インターフェース |
コンソール,テルネット,ウェブブラウザ,SNMPv1,v2c
|
|
安全な管理インターフェース |
SSHv2,TLSv1 試聴する2SNMPv3
|
|
システム管理
|
Ethernet ネットワークを通じて HTTP プロトコルによるファームウェア アップグレード 設定 HTTP でアップロード/ダウンロード リモート Syslog システムログ NTP ファイロ NMS |
|
SNMP MIBs
|
RFC 1213 MIB-II RFC 1493 ブリッジ MIB RFC 1643 イーサネット MIB RFC 2863 インターフェース MIB RFC 2665 エーテル型MIB RFC 2819 RMON MIB (グループ1,23 と 9) RFC 2737 エンティティ MIB RFC 2618 RADIUS クライアント MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-フレームワーク-MIB RFC 4292 IP 転送 MIB RFC IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
|
規制と保証 |
|
|
安全性 |
IEC/EN 62368-1 |
|
EMI |
EN55032クラスA,CISPR 32 FCC Part 15BクラスA |
|
EMSについて |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (急増) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
ショック |
IEC 60068-2-27 |
|
自由に落ちる |
IEC 60068-2-32 |
|
振動 |
IEC 60068-2-6 |
|
環境問題 |
RoHS |
|
基準の遵守
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z ギガビット 1000T IEEE 802.3z ギガビット SX/LX IEEE 802.3bz 2.5G/5G BASE-X IEEE 802.3x 流量制御と逆圧 IEEE 802.3ad ポート トランク IEEE 802.1D スパンディングツリープロトコル IEEE 802.1w ラピッド・スパニング・ツリープロトコル IEEE 802.1s マルチプル・スパニングツリープロトコル IEEE 802.1p サービスクラス IEEE 802.1Q VLAN タグ付け IEEE 802.1X ポート認証ネットワーク制御 IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag 接続障害管理 (CFM) IEEE 802.1AS タイムセンシティブなアプリケーションのタイミングと同期 IEEE 802.1Qbu フレームプレエンプション IEEE 802.1Qci Per-Stream フィルタリングと監視 (PSFP) IEEE 802.1Qbv 定期交通のための改良 IEEE 802.1CBフレーム複製と信頼性の排除 (FRER) RFC 768 UDP RFC 783 TFTP について RFC 791 IP RFC 792 ICMP RFC 2068 HTTP について RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPSリング |
|
保証 |
3年 |
|
環境 |
|
|
動作温度 |
-40 °Cから+75 °C |
|
貯蔵温度 |
-40 °Cから +85 °C |
|
湿度 |
5~95% (不凝縮) |
|
パッケージリスト |
|
|
装置 |
1x 産業用イーサネットスイッチ |
|
ケーブル |
1xDB9 女性からRJ45 |
|
設置キット
|
1x DIN-Rail クリップ 2x 壁掛けキット |
|
ドキュメント
|
1 x ユーザーマニュアル 1 x 保証カード |
紹介
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GWは,あらゆる期望を上回る完全なリアルタイム通信ソリューションに必要な TSN IEEE 規格を簡単にサポートします.
IEEE 802.1AS-REV プロフィールを利用して タイムシンクロनाइゼーションを 実現し, IEEE 802.1Qbv 計画交通の強化と IEEE 802 の力を活用します1Qbu Frame Preemption によるデータ送信効率の最適化このスイッチは全てカバーしています!
IEEE 802によって提供された革新的なインタースペリング・エキスプレス・トラフィック (IET) などの機能のおかげで 重要なデータを処理する能力も忘れません3br と IEEE 802 によって提供されるストリーム別フィルタリングと監視能力.1Qci - 要求の高い操作でもシームレスな信頼性を可能にします!
