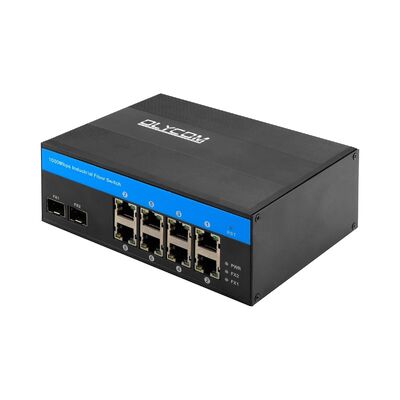

1GベースのSFP光ファイバースイッチ 8ポート
8ポート ギガビット スイッチの概要
産業用ファイバースイッチの技術データ
|
製品名 |
10/100/1000Mbps インダストリアルファイバースイッチ ((2F+8TP) |
|
モデル番号 |
IM-FS280GE |
|
港 |
2x1000M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 8x10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) 1x6-PIN 電源端末ブロック |
|
議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 20Gbps (交通渋滞ではない) 転送速度: 14.88Mmps 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1,FX2 オン: トランスミッションは正常に 切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)
銅オレンジ: PoE指標 PoEが動いている オフ:PoEは動作していないか,PoEでないデバイスです.
銅緑色: 速度表示 オン:送信速度は1000Mbps 瞬き: 送信中 切断:切断または動作速度は10/100Mbps |
|
電力消費量 |
PoE≤5Wなしの完全な負荷 |
|
電源 |
冗長DC12V~DC52V入力,通常DC12V/DC24V/DC48V バック接続: サポート |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |

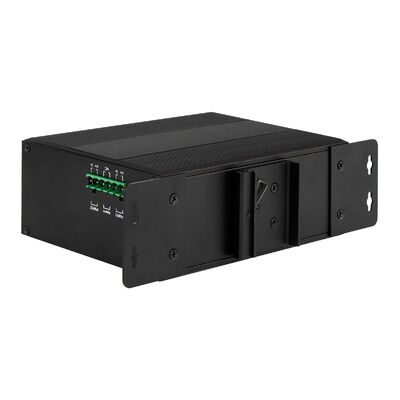

シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
3適用する
IM-FS280GEは,信頼性,距離,環境回復性が重要な産業およびインフラネットワークで広く使用されています.
4主要な特徴
ギガビットファイバーとイーサネット接続
2×1000MbpsのSFPファイバースロットと8×10/100/1000Mbpsの自動センサーRJ45ポートを搭載し,スイッチは柔軟なネットワークトポロジーをサポートします.長距離のファイバー伝送と高速の銅アクセスの両方を可能とする.
工業 級 の 信頼性
極端な環境での連続的な動作のために設計されたIM-FS280GEは,-40°Cから75°Cの動作をサポートし,波紋金属コーティングを備えており,6KVイーサネット電圧の電圧上昇防止を提供します.工業用や屋外用に最適.
安定した性能と効率的な切り替え
非ブロックスイッチングファブリック,低転送遅延,豊富なパケットバッファリングは,ビデオストリーミングやリアルタイムモニタリングなどの帯域幅密集型アプリケーションのためのスムーズなデータフローを保証します.
工業システムのための柔軟な電源入力
産業制御システム (12V/24V/48V) で一般的に使用される冗長DC電源入力をサポートし,ネットワークの稼働時間を改善し,電源統合を簡素化します.
簡単 に 設置 さ れ,準拠 さ れ ます
DINレールまたは壁のマウントオプションは,制御キャビネットに迅速に展開することを可能にします.デバイスは,CEとFCC規格に準拠し,世界的な産業ネットワーク要件を満たしています.
5配件
|
産業用光学モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220VからDC12V1.67A,−30°C−70°C |
|
IM-DAC220/DC24V1A |
AC220VからDC24V1A,−30°C−70°C |
よくある質問
1どんなチップで作ってるの?
オリコン: リアルテック
2カスタマイズできる?
オリコム: はい
私たちは,ロゴ,モデル名,ラベル,PVCマスク,製品部品 (マウントキット,電源端末ブロックなど) などのOEMサービスをサポートします.
3治ったか?
オリコム: いや
シンプルなプラグアンドプレイですが 管理モデルがあります
