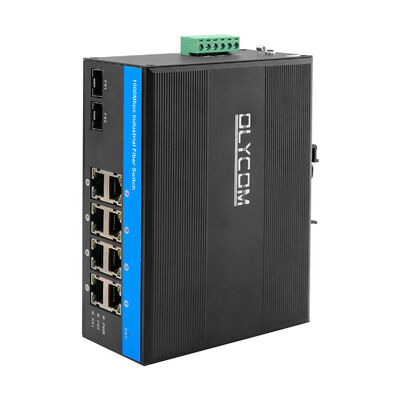

Olycom 8 ポート PoE ギガビット ネットワーク スイッチ
18ポート産業スイッチの仕様
|
製品名 |
10/100/1000Mbps インダストリアル PoE ファイバー スイッチ ((2F+8TP) |
|
モデル番号 |
IM-FP288GE |
|
港 |
2x1000M SFPファイバー SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 8x10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) 1x6-PIN 電源端末ブロック |
|
議定書 |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W ((PoE+) |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 20Gbps (交通渋滞ではない) 転送速度: 14.88Mmps 4K パケットバッファサイズ: 1.75Mb |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
パワー ファイバー ネットワーク PoE PWR:パワー
繊維:FX1,FX2 オン: トランスミッションは正常に 切断: 送信は正常ではない (光学モジュールが壊れたり切断されたり)
銅オレンジ: PoE指標 PoEが動いている オフ:PoEは動作していないか,PoEでないデバイスです.
銅緑色: 速度表示 オン:送信速度は1000Mbps 瞬き: 送信中 切断:切断または動作速度は10/100Mbps |
|
電力消費量 |
PoE≤5Wなしの完全な負荷 |
|
電源 |
PoE電源入力電圧: 48V (最大52V) 単一のPoE電源出力: 30W (ポート1~8) PoE出力電圧: 48V バック接続: サポート |
|
PoEワイヤリング |
1/2 (V+),3/6 (V-) |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |
シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
28 ポート イーサネット スイッチ の 重要な 特色
1統合されたギガビットPoEとファイバー接続
8つの自動センサー10/100/1000MbpsのRJ45ポートが,単一のイーサネットケーブルでIEEE 802.3af/at PoEの電源とデータを供給する.2つのGigabit SFPスロットは,長距離または干渉のない送信のために柔軟なファイバーアップリンクを提供します..
2複数のデバイスの展開のための高POE電力予算
各PoEポートは最大30Wの出力をサポートし,総予算は240Wで,PTZカメラや屋外ワイヤレスAPなどの複数の高電力デバイスの安定な運用を可能にします.
3産業用信頼性
要求の高い環境のために設計されたスイッチは,高温 (-40°C~75°C) の動作をサポートし,6KVのイーサネット電圧の電圧上昇防止を可能にします.屋外や電気騒音のある場所での不間断な動作を保証する.
4スマート PoE検出と安全な電源配送
PoE 対応でないデバイスと IEEE 802.3af/at 対応デバイスを自動的に検出し,接続された機器を保護するために必要な場合にのみ電力を供給します.
5. 安定したスイッチングパフォーマンス
ストレージ・アンド・フォワード・スイッチング・アーキテクチャ,ギガビットスループット,効率的なフロー制御は,ビデオ,制御,監視トラフィックのためのシームレスなデータ転送を保証します.
6シンプルな設置と保守
Auto MDI/MDIXの管理されていないプラグアンドプレイデザインにより,構成の複雑性がなくされます.DIN-レールまたは壁のマウントでコンパクトな金属ハウジングは,産業キャビネットやフィールド囲みに簡単に統合することができます.
3産業ネットワークのスイッチの概要
IM-FP288GE インダストリアル PoE ファイバー スイッチは,電力,距離,信頼性が最も重要な産業環境のために設計された頑丈でプラグアンドプレイのネットワークソリューションです.
8ギガビットPoE銅ポートと2ギガビットSFPファイバーアップリンクを組み合わせて IPカメラ,ワイヤレスアクセスポイント,ネットワークを拡張する一方で ファイバーを通して 100 メートルの銅限度を超えて.
IM-FP288GEは厳しい環境のために設計され,-40°Cから75°Cまで信頼性をもって動作し,工業級の電波保護機能を有し,DINレールまたは壁設置をサポートします.知的 PoE検出と高総電力予算で安定性と安装の容易さが重要な環境である屋外,交通,エネルギー,自動化ネットワークでの導入を簡素化します
4CCTV PoE スイッチの適用
1IP 監視システム
都市,工場,キャンパス,屋外サイトにおけるIPカメラの電源と接続に理想的です. ファイバーアップリンクにより長距離の覆蓋を拡大します.
2知的輸送と鉄道システム
交通監視,地下鉄PIS,厳しい環境で動作する鉄道通信ネットワークの安定したデータと電源配送をサポートします.
3エネルギー,電力,SCADAネットワーク
高い信頼性,電波保護,長距離ファイバー伝送を必要とするサブステーション,風力発電所,電力自動化システムに適しています.
4産業自動化と製造業
工場階のセンサー,コントローラー,および産業用端末に信頼性の高いEthernetとPoE接続を提供します.
5市政・インフラプロジェクト
一般的に下水処理,メタルージー,公共インフラストラクチャで使用され,堅牢な設計と長期的安定性が不可欠です.
5梱包情報
コメント
アクセサリー (DINレール支架,光学モジュール,電源,パッチコード,ネットワークケーブルなど) は,包装箱に含まれていません,自分で準備するか,私たちから完全なセットを購入してください
輸送箱に関する情報
製品サイズ: 15.8*11.5*6cm
内部箱のサイズ: 25.3*20.8*8cm
製品重量:0.75kg
梱包重量: 0.9Kg
マスターボックスサイズ: 55.5*40*41cm
梱包量: 20個
梱包重量: 20kg
6よくある質問
1どんなチップで作ってるの?
オリコン: リアルテック
2カスタマイズできる?
オリコム: はい
私たちは,ロゴ,モデル名,ラベル,PVCマスク,製品部品 (マウントキット,電源端末ブロックなど) などのOEMサービスをサポートします.
3治ったか?
オリコム: いや
シンプルなプラグアンドプレイですが 管理モデルがあります
