4ポートギガビットDIN PoEスイッチ
1. 概要

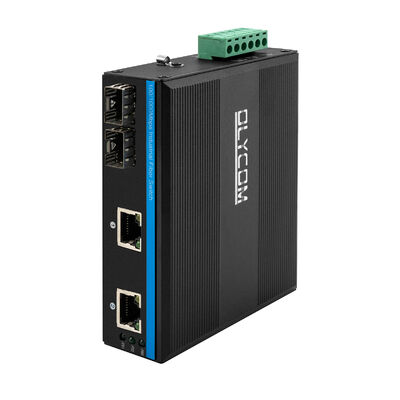

IM-FP222GEは、過酷でミッションクリティカルな環境で、信頼性の高いデータと電力の接続を提供するように設計された、コンパクトな産業用グレードのギガビットPoEファイバースイッチです。
2つのギガビットSFPファイバーポートと2つの10/100/1000Mbps PoEイーサネットポートを備えており、IPカメラやワイヤレスアクセスポイントなどの電源供給型エッジデバイスとファイバーバックボーンネットワークのシームレスな統合を可能にします。
広い動作温度範囲（-40℃～+75℃）、堅牢なサージ保護、頑丈なDINレール金属エンクロージャを備えたIM-FP222GEは、産業オートメーション、輸送、屋外監視システムでの継続的な運用向けに構築されています。
IP監視、風力、電力、地下鉄PIS、組立自動化、電力SCADA、下水処理、冶金、インテリジェント交通、鉄道輸送、軍事、その他の業界に最適なソリューションです。
2. 仕様
|
製品名 |
10/100/1000Mbps産業用PoEファイバースイッチ（2F+2TP） |
|
型番 |
IM-FP222GE |
|
ポート |
2x100/1000M SFPファイバー SM：1310nm/1550nm、20Km; 1490nm/1550nm、40～120Km MM：1310nm、2Km; 850nm、500メートル 2x10/100/1000M UTP RJ45（MDI/MDIX自動感知をサポート） 1x6ピン電源端子台 |
|
プロトコル |
IEEE 802.3（10Base-T） IEEE 802.3u（100Base-TX） IEEE 802.3ab（1000Base-TX） IEEE 802.3af 15.4W（PoE） IEEE 802.3at 30W（PoE+） |
|
スイッチング機能 |
伝送モード：蓄積転送 転送遅延：<10us システム帯域幅：8Gbps（トラフィックジャムなし） 転送速度：5.952Mmps MAC：4K パケットバッファサイズ：1.75Mb |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≦100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≦100m） |
|
LED |
電源、ファイバー、ネットワーク、PoE PWR：電源
ファイバー：FX1、FX2 オン：伝送は正常です オフ：伝送は正常ではありません（故障した光モジュールまたは切断）
銅オレンジ：PoEインジケーター オン：PoEが動作しています オフ：PoEが動作していないか、これは非PoEデバイスです
銅グリーン：速度インジケーター オン：伝送速度は1000Mbpsです 点滅：伝送中 オフ：切断または動作速度は10/100Mbpsです |
|
消費電力 |
PoEなしのフルロード≦5W |
|
電源 |
PoE電源入力電圧：48V（最大52V） シングルPoE電源出力電力：30W（ポート1～2） PoE出力電圧：48V 逆接続：サポート |
|
PoE配線 |
1/2（V+）、3/6（V-） |
|
環境 |
動作温度：-40℃～75℃ 保管温度：-40℃～85℃ 動作湿度：10%～90%（結露しないこと） 保管湿度：10%～95%（結露しないこと） |
|
業界標準 |
ESD：IEC61000-4-2、±15KV空気、±6KV接触 EFT：IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
|
認証 |
CE-EMC：EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD：EN IEC 62368-1: 2020+A11:2020 FCC：47 CFR FCC Part 15 Subpart B（Class B）ANSI C63.4: 2014 |
|
機械的情報 |
シェル：コルゲートメタルシェル、IP40グレードレベル 寸法：114*93*35mm 取り付け方法：DINレール/壁面取り付け 重量：0.35Kg/0.45Kg（正味/総重量） |
|
保証 |
3年間、生涯テクニカルサポート |
3. 主な機能
1. ギガビットファイバーとPoEの統合
2× 100/1000Mbps SFPファイバーポートは、マルチモードおよびシングルモードファイバーモジュールをサポートし、柔軟な伝送距離を実現します
2× 10/100/1000Mbps RJ45 PoEポートは、IEEE 802.3af/atに準拠し、ポートあたり最大30Wを供給します
合計PoE電力予算60Wで、高出力IPカメラやワイヤレスデバイスに適しています
2. 安定したスイッチング性能
蓄積転送スイッチングアーキテクチャにより、データの整合性が確保されます
ノンブロッキング転送と低遅延による高いシステム帯域幅
自動ネゴシエーションと自動MDI/MDIXにより、ネットワークの展開が簡素化されます
全二重および半二重通信の両方に対するフロー制御のサポート
3. 産業グレードの信頼性
6KVイーサネットサージ保護と、屋外および高干渉環境に対する強力なEMC耐性
逆極性保護を備えた広いDC電源入力（48V PoEシステム）
効率的な放熱のためのファンレスコルゲートメタルエンクロージャ（IP40）

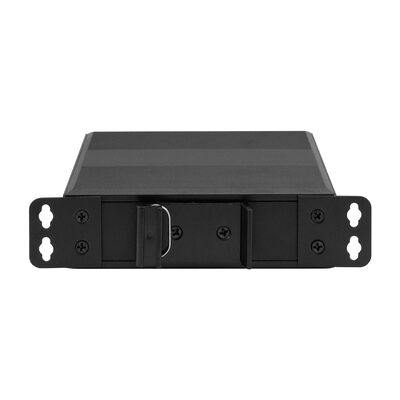

柔軟な設置のためのDINレールまたは壁面取り付けオプション
4. 簡単な監視とコンプライアンス
電源、ファイバーリンク、イーサネットアクティビティ、速度、PoEステータスを示すLEDインジケーター
CEおよびFCC規格に準拠し、グローバルな展開に適しています
4. 寸法
備考
付属品（DINレールブラケット、光モジュール、電源、パッチコード、ネットワークケーブルなど）は梱包箱に含まれていません。ご自身でご用意いただくか、当社から一式ご購入ください。
配送箱の情報
製品サイズ：11.4*9.3*3.5cm
内箱サイズ：23*16.5*5.8cm
製品重量：0.35Kg
梱包重量：0.45Kg
マスターボックスサイズ：67*33*47cm
梱包数量：40個
梱包重量：20Kg
5. アクセサリ
|
産業用光モジュール |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX（1310nm） |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U（TX 1310 RX1550） |
|
OSBL1G20D-53 |
1000BASE-BX-D（TX 1550 RX1310） |
|
産業用DIN電源 |
|
|
IM-DAC220/DC48V2.5A |
AC220V～DC48V2.5A、-40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V～DC48V5A、-40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V～DC48V10A、-40℃～70℃ |
6. アプリケーション
1、CCTV PoEシステム
2、光ファイバーテレコム
