4ポート産業用PoEスイッチ、ファイバーバイパス付き
IM-FBP244GW は、高可用性イーサネットおよび光伝送ネットワーク向けに設計された、フルマネージド産業グレードのPoEファイバーバイパススイッチです。
ギガビットPoEアクセス、マルチギガビットファイバーアップリンク、デュアル光バイパスチャネルを統合し、電源喪失やデバイス障害時でも中断のないネットワーク接続を保証します。
2. 仕様
|
製品名 |
10/100/1000Mbpsマネージド産業用PoEファイバーバイパススイッチ(2F+4TP) |
|
型番 |
IM-FBP244GW |
|
ポート |
2*100/1000/2500Mpbs SFPポート 2* LCバイパスポート(SM/MM) SM: 1310nm/1550nm、20Km; 1490nm/1550nm、40~120Km MM: 1310nm、2Km; 850nm、500メートル 4*10/100/1000M UTP RJ45(MDI/MDIX自動感知をサポート) |
|
プロトコル |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
スイッチング機能 |
伝送モード: ストアアンドフォワード 転送遅延:<10us システム帯域幅: 18Gbps(トラフィックジャムなし) DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MACアドレス表サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T: CAT3、CAT4、CAT5シールドなしツイストペア(≤100m) 100/1000BASE-TX: CAT5以上シールドツイストペア(≤100m) |
|
LED |
電源、ネットワーク、ファイバー PWR: 電源
オレンジ: リンク/ACT グリーン: 1000Mネットワーク速度(100Mb/sの場合はオフ)
ファイバー: FX1/FX2 |
|
電源 |
入力電圧: 48V(最大52V) PoE出力電圧: 48V シングルPoE出力電力: 30W(ポート1~4) 最大予算: 120W 逆接続: サポート |
|
PoE配線 |
PoE af/at: 1/2(V+), 3/6(V-) |
|
環境 |
動作温度: -40°C～75°C 保管温度: -40°C～85°C 動作湿度: 10%～90%、結露しないこと 保管湿度: 10%～95%、結露しないこと |
|
業界標準 |
ESD: IEC61000-4-2、±15KV空気、±6KV接触 EFT: IEC61000-4-4、一般±6KV サージ: IEC61000-4-5、差動±2KV、コモン±6KV |
|
認証 |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014 |
|
機械的情報 |
シェル: 波形金属シェル、IP40グレードレベル 寸法: 158*115*60mm 取り付け方法: DINレール/壁面取り付け 重量: 0.75Kg/0.9Kg(正味/総) |
|
保証 |
3年間、生涯テクニカルサポート |
|
ファイバーバイパス |
|||
|
カテゴリ |
単位 |
仕様 |
|
|
波長範囲 |
nm |
850±40/1300±40 |
1260~1650 |
|
テスト波長 |
nm |
850/1300 |
1310/1550 |
|
挿入損失 |
dB |
Typ: 0.6 Max: 1.0 |
Typ: 0.6 Max: 1.0 |
|
リターンロス |
dB |
MM≥30 SM≥50 |
|
|
チャネルクロストーク |
dB |
MM≥35 SM≥55 |
|
|
偏波損失 |
dB |
≤0.05 |
|
|
波長損失 |
dB |
≤0.05 |
|
|
温度損失 |
dB |
≤0.05 |
|
|
再現性 |
dB |
≤0.05 |
|
|
動作電圧 |
v |
3.3V-5V |
|
|
耐用年数 |
回 |
≥100000000 |
|
|
スイッチング時間 |
ms |
≤10 |
|
|
伝送光パワー |
mw |
≤500 |
|
|
動作温度 |
ºc |
-20~+70 |
|
|
保管温度 |
ºc |
-40~+85 |
|
3. WEB UI
1. 統合光バイパス保護
デュアルLCファイバーバイパスポートは、スイッチの電源がオフになった場合や障害が発生した場合に、光の連続性を自動的に維持します。
超低挿入損失と高速スイッチングにより、ファイバー信号品質への影響を最小限に抑えます。
シングルモードとマルチモードの両方のファイバーをサポートし、短距離および長距離伝送に適しています。
2. 高性能PoE & スイッチング機能
ポートあたり最大30WのIEEE 802.3af/at電力を供給する8×ギガビットRJ45 PoEポート
最大240Wの総PoE予算で、高電力IPカメラ、ワイヤレスAP、およびアクセスデバイスをサポート
2× 100/1000/2500Mbps SFPポートは、アグリゲーションまたはリングネットワーク用の柔軟なファイバーアップリンクを提供
高スループットと低転送遅延を備えたノンブロッキングスイッチングアーキテクチャ
3. 高度なネットワーク管理と保護
VLAN、QoS、IGMPスヌーピング、リンクアグリゲーション、トラフィック制御を含むフルレイヤー2管理
STP/RSTP/MSTPおよびITU-T G.8032 ERPSをサポートし、高速リング保護と冗長性を実現
Web GUI、CLI、SNMP、およびリモート管理により、容易な展開とメンテナンスが可能
最適化された動作のためのケーブル診断と省エネイーサネット（EEE）を内蔵
4. 産業グレードの信頼性
-40°Cから+75°Cまでの広い動作温度範囲
6KVイーサネットサージ保護とEMC産業グレード準拠
DINレールまたは壁面取り付けオプションを備えた頑丈なIP40金属エンクロージャ
屋外キャビネットおよび産業サイトでの継続的な動作向けに設計
4. アプリケーション

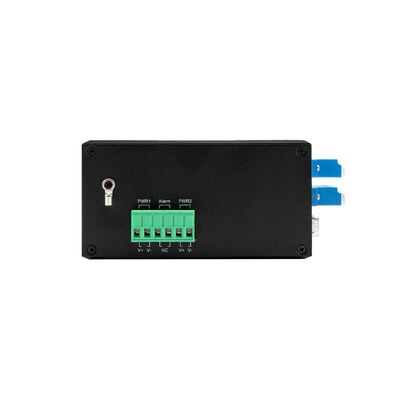

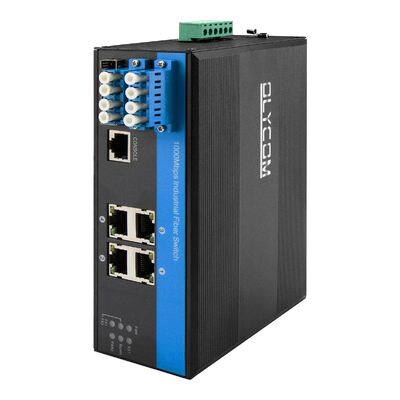

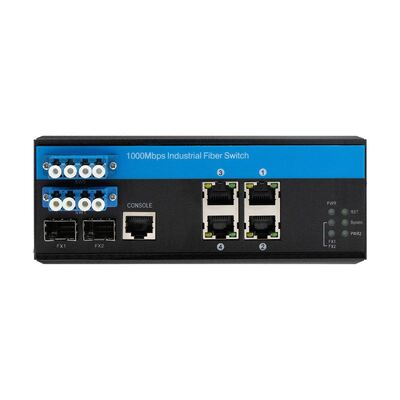

5. 写真
6. アクセサリ
|
産業用光モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220V to DC12V1.67A、-30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V to DC24V1A、-30℃～70℃ |
|
IM-DAC220/DC48V1.6A |
AC220V to DC48V1.6A、-30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V to DC48V2.5A、-40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V to DC48V5A、-40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V to DC48V10A、-40℃～70℃ |
