オリコムの管理された工業PoEファイバースイッチ
1製品概要

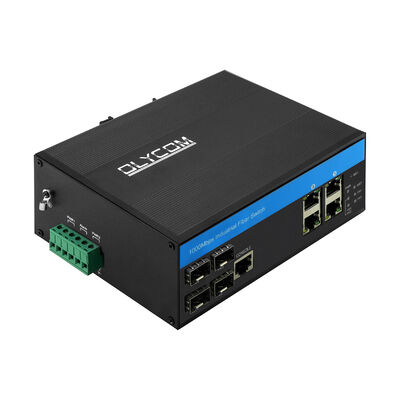

1.1 IM-FP444GWは,厳しい環境での高い信頼性のあるイーサネットとファイバー伝送のために設計された,管理された工業グレードのPoEファイバースイッチである.4 × 100/1000/2500Mbps SFPファイバーポートと 4 × 10/100/1000Mbps PoE対応 RJ45ポートを統合産業ネットワーク,屋外監視,分散ファイバーアーキテクチャのための柔軟なアクセスとアグリゲーションソリューションを提供します.
1.2 IEEE 802.3af/at に準拠するスイッチは,1つのPoEポートあたり最大30Wを供給し,総電源予算は120Wで,IPカメラ,ワイヤレスAP,縁装置IP40級の金属蓋付きで,DINレールまたは壁に固定され, -40°Cから+75°Cの広い動作温度範囲で,IM-FP444GWは,要求の高い産業用および屋外での継続的な運用のために設計されています.
2主要な特徴
IM-FP444GWは高度なレイヤ2管理,産業保護,高性能スイッチ機能を組み合わせています.
ハイブリッドファイバー&PoE設計 遠距離ファイバー通信用の4 × 2.5G SFPポートと4 × ギガビット RJ45 PoEポート.
産業用PoE電源配送 IEEE 802.3af/at対応,ポート1口30W,PoE総予算120W,出力48V
高度なレイヤ2管理 支持 VLAN (802.1Q),QoS,IGMP/MLD スヌーピング,LACPリンクアグリゲーション,帯域幅制御.
リング保護&冗長性 迅速なネットワーク復旧のためにSTP,RSTP,MSTP,ITU-T G.8032イーサネット・プロテクション・リング (EPR) をサポートする.
産業用信頼性 6KV イーサネット電波保護,最大15KVの空気へのESD保護,EMC産業用準拠性
高スイッチングパフォーマンス 28Gbpsのスイッチング能力,20.83Mppsの転送速度,8KのMACテーブル,9.6KBのジャンボフレーム.
柔軟な管理 ウェブGUI,Cisco®のようなCLI,SNMP v1/v2c/v3,Telnet,SSH,HTTPS,およびファームウェア冗長性
エネルギー効率と診断機能 IEEE 802.3az EEE,ケーブル診断,ポートミラーリング,RMON,イベントログ
3仕様
|
製品名 |
10/100/1000Mbps 管理された産業用 PoE ファイバースイッチ ((4F+4TP) |
|
モデル番号 |
IM-FP444GW |
|
港 |
4*100/1000/2500Mpbs SFP ポート SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500メートル 8*10/100/1000M UTP RJ45 (MDI/MDIX自動検出をサポートする) |
|
議定書 |
IEEE 802 について3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 28Gbps (交通渋滞ではない) 転送率: 20.83Mpps DRAMサイズ: 128M フラッシュサイズ: 16M VLAND ID: 4096 MAC アドレス テーブル サイズ: 8K ジャンボフレーム: 9.6KB |
|
ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) |
|
LED |
電力,ネットワーク,ファイバー PWR:パワー
オレンジ:リンク/ACT 緑: 1000M ネットワーク速度 (100Mb/s) の場合はオフ)
繊維:FX1/FX2/FX3/FX4 |
|

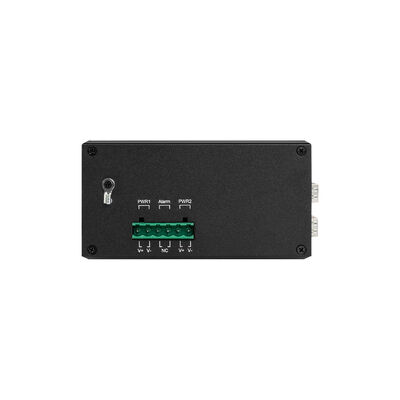

電源 |
入力電圧: 48V (最大52V) PoE出力電圧: 48V 単一のPoE出力: 30W (ポート1~4) 最大予算:120W バック接続: サポート |
|
PoEワイヤリング |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
環境 |
作業温度: -40°C~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
|
産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5 差分 ±2KV 共通±6KV |
|
認定 |
CE-EMC:EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3:2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11: 試験試験試験2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について42014 年 |
|
メカニカル情報 |
シェル:波紋金属シェル,IP40級レベル 尺寸: 158*115*60mm 装着方法: ディンレール/壁装着 体重:0.75Kg/0.9Kg (純/総) |
|
保証 |
3年 終身技術サポート |
4サイズ
5ウェブUI
6ソフトウェアの特徴
ウェブマニュアルまたはCLIマニュアルのために私たちと連絡してください
7適用する
8アクセサリー
|
産業用光学モジュール |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
産業用DIN電源 |
|
|
IM-DAC220/DC12V1.67A |
AC220VからDC12V1.67A,−30°C−70°C |
|
IM-DAC220/DC24V1A |
AC220VからDC24V1A,−30°C−70°C |
|
IM-DAC220/DC48V1.6A |
AC220VからDC48V1.6A,−30°C−70°C |
|
IM-DAC220/DC48V2.5A |
AC220VからDC48V2.5A,-40°Cから70°C |
|
IM-DAC220/DC48V5A |
AC220VからDC48V5A,-40°Cから70°C |
|
IM-DAC220/DC48V10A |
AC220VからDC48V10A,-40°Cから70°C |
9よくある質問
1どんなチップで作ってるの?
オリコム ヴィテス
2カスタマイズできる?
オリコム: はい
私たちは,ロゴ,モデル名,ラベル,PVCマスク,製品部品 (マウントキット,電源端末ブロックなど) などのOEMサービスをサポートします.
310/100Mデバイスに接続できますか?
オリコム: はい
LAN ポートは 10/100/1000M の自動検出
ファイバーポートでは Web GUI または CLI を使って 100 Mbps の速度を設定してください
4必要に応じて PoE機能をオフにすることができますか?
A: はい
このシリーズのPoE管理スイッチはすべてPoE管理をサポートします.
Web GUI または CLI を使って PoE 状態を設定してください.
5SKD/CKDって?
A: はい
工場として 私たちは何度も これに対処してきました
