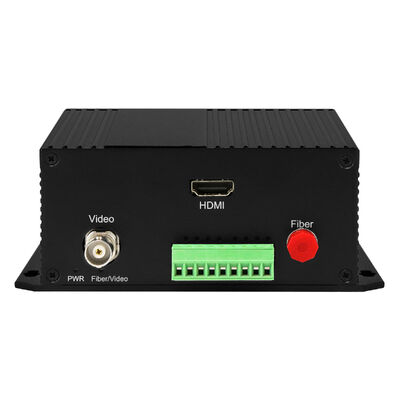

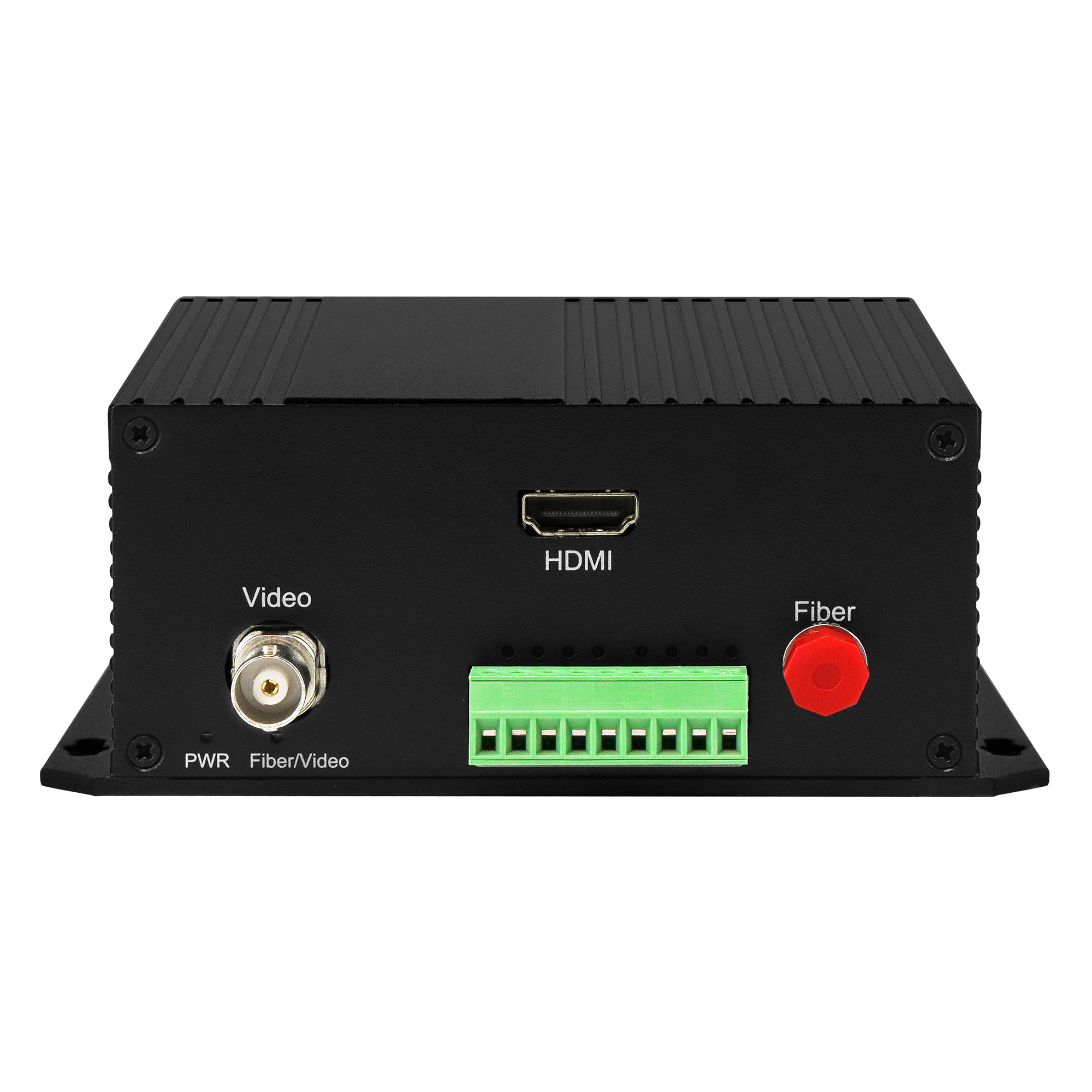

BIDI RS422データ付きHDMIビデオ光ファイバーエクステンダー
ビデオ光ファイバーコンバーターの紹介
|
光学 |
|
|
波長 |
1310nm/1550nm |
|
出力電力 |
-8~3dBm |
|
光ファイバー |
シングルモード（9/125um）20Km～80Km マルチモード（50/125um）1Km、（62.5/125um）500m |
|
受信感度 |
-30dBm |
|
インターフェース |
FC/ST/SC |
|
ビデオ |
|
|
帯域幅 |
8MHZ |
|
互換性のあるシステム |
NTSC/PAL/SECAM |
|
インピーダンス/電圧 |
BNC 75Ω（不平衡）/ 2.0Vp-p |
|
差動ゲイン |
< ±1% |
|
差動位相 |
< ±1 |
|
S/N比 |
>60dB（加重）（8ビット） |
|
インターフェース |
BNC |
|
データ |
|
|
データプロトコル |
RS232、RS422、RS485、マンチェスター、BIPHASEデータ |
|
帯域幅 |
0~300kbps |
|
エラー率 |
10-9 |
|
インターフェース |
フェニックス端子 |
|
シャーシとカード |
|
|
シャーシスロット数 |
18スロット |
|
互換性（カード付き） |
1～4chカード（18個）、8chカード（9個） |
|
柔軟性 |
さまざまな構成の混合インストールをサポート |
|
カード |
4ch PCB（153x100x10mm）または8ch PCBサイズ（153x100x25mm） より大きなサイズを必要とする構成は、このシステムでは使用できません |
|
電気的。環境的。機械的 |
|
|
動作電圧 |
スタンドアロン：220VAC～5V/12VDC ラック：デュアル220V/-48V AC、カード：シャーシから電源供給 |
|
動作温度 |
-35℃～+75℃ |
|
保管温度 |
-45℃～+85℃ |
|
湿度 |
0～95％結露しないこと |
|
寸法と重量 |
スタンドアロンとカード：構成によって異なります。シャーシ：19インチ3U |
アプリケーション
注文オプション
|
OM610-1V↑1D↓1P1E WT/R |
1chビデオTx + 1ch RS485データRx + 1ch 10/100Mイーサネット + 1電話。 |
|
OM610-1V↑2D↓2A↑1E WT/R |
1chビデオTx + 2ch RS485データRx + 2chオーディオTx + 1ch 10/100Mイーサネット |
|
OM610-1V↑2D↓2A↑2K↑WT/R |
1chビデオTx + 2ch RS485データRx + 2chオーディオTx + 1ch接点閉鎖Tx |
|
OM610-2P1EWT/R |
2ch電話 + 1ch 10/100Mイーサネット |
|
OM610-2V↑1D↓1P1E WT/R |
2chビデオTx + 1ch RS485データRx + 1ch 10/100Mイーサネット + 1電話。 |
|
OM610-2V↑2D↓2A↑1E WT/R |
2chビデオTx + 2ch RS485データRx + 2chオーディオTx + 1ch 10/100Mイーサネット |
|
OM610-4EWT/R |
4ch 10/100Mイーサネット |
|
OM610-4P2D↓WT/R |
4ch電話+ 2ch RS485データRx |
|
OM610-4V↑1D↓4E WT/R |
4chビデオTx + 1ch RS485データRx + 4ch 10/100Mイーサネット |
|
OM610-4V↑1D↓4PWT/R |
4chビデオTx + 1ch RS485データRx + 4ch電話 |
|
OM610-4V↑12D↓WT/R |
4chビデオTx + 12ch RS485データRx |
|
OM610-2D↓8PWT/R |
2ch RS485データRx + 8ch電話 |
|
OM610-20D↓WT/R |
20ch RS485データRx |
|
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1ch双方向ビデオ + 1ch双方向RS485データ + 1ch双方向オーディオ + 1ch双方向接点閉鎖 |
|
OM610-2D↑↓4A↑↓1E WT/R |
4ch双方向オーディオ + 2ch双方向RS485データ + 1ch 10/100Mイーサネット |
|
OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1chビデオTx + 2ch双方向RS485データ + 3chオーディオTx + 1ch双方向接点閉鎖 |
|
OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4chビデオTx + 2ch RS485データRx + 2chオーディオTx + 1ch 10/100Mイーサネット + 1ch電話 + 2ch接点閉鎖Tx |
Olycom OM610シリーズの光送信機と受信機は、特定のタイプの単一チャネルのシンプルなセットアップから、さまざまな信号（ビデオ、オーディオ、データ、電話、アラーム、イーサネット）の多くのチャネルを備えた洗練されたソリューションまで、幅広い構成を提供します。柔軟な構成は、さまざまなニーズに対応するためにカスタマイズとODMに対応しています。
詳細な構成/カスタマイズ/OEM/ODMについては、お問い合わせください。
