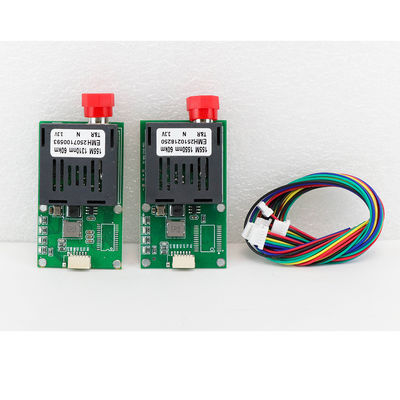

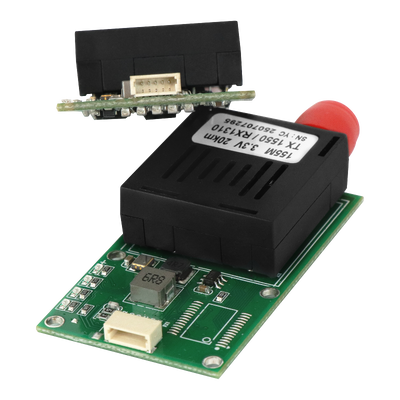

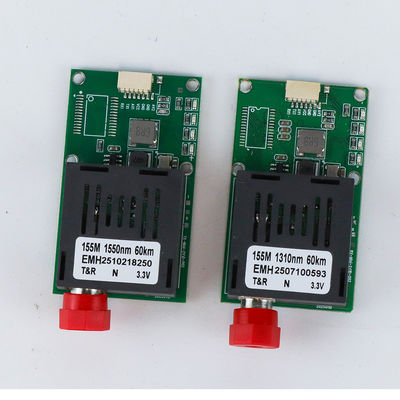

テザードファイバードローンモジュール
主な特徴
仕様
|
製品名 |
1チャンネルビデオ+ 1チャンネルTTL光ファイバードローンモジュールUAV光トランシーバー |
|
電源 |
DC5.5-26V（2S-6Sバッテリー） |
|
消費電力 |
<5W |
|
通信インターフェース |
MX-SH1.0mm-5P：CRSFインターフェース/CVBSビデオポート |
|
光ファイバーポート |
FC/SC/STオプション |
|
距離 |
20KM/30KM/40KM/60KM/80KMオプション |
|
インジケーターライト |
電源、光ファイバー、ビデオ、データ |
|
製品サイズ |
50*29*13mm |
アプリケーション
空側
空側の光ファイバーケーブルの波長は1490nmで、インターフェースは次のように定義されています：RX/TX/AV/VCC/GND。RXはフライトコントローラーのCRSFTXに接続され、TXはフライトコントローラーのCRSFRXに接続され、AVはフライトコントローラーのAV信号出力ポートに接続されます。
地上側
地上側の光ファイバーケーブルの波長は1550nmで、インターフェースは次のように定義されています：RX/TX/AV/CC/GND。RXはリモートコントロールレシーバーのCRSFTXに接続され、TXはリモートコントロールレシーバーのCRSFRXに接続され、AVはディスプレイまたはVTXのAV信号入力ポートに出力されます。説明：このデバイスは、1つのアナログビデオと1つのTTLレベル信号を持つドローンの信号伝送システムのために開発されました。このデバイスは、安全性と信頼性、安定したパフォーマンス、全体的な軽量性、および高いコストパフォーマンスという特徴を備えています。
産業用UAV通信システムは、単純な無線データ伝送以上のものを必要とします。ペイロード機能が進化し続けるにつれて、最新のドローンは、長距離にわたる信頼性の高い通信を維持しながら、飛行制御、テレメトリ、高解像度ビデオ、AI処理、およびさまざまなセンサーデータを同時に処理する必要があります。
光ファイバー通信モジュールは、超低遅延、高帯域幅、強力な電磁干渉耐性、および安全な長距離伝送を提供することで、理想的なソリューションを提供します。テザードUAV、産業用ドローン、およびミッションクリティカルな無人システムに広く展開されています。
1. 飛行制御とテレメトリ伝送
TTL光ファイバーモジュールは、フライトコントローラーと地上管制局の間に透明なシリアル通信チャネルを提供します。
通常送信されるデータには以下が含まれます：
* 飛行制御コマンド
* 自動ウェイポイントミッション
* ホームへの帰還コマンド
* GPS測位データ
* IMU姿勢情報
* コンパスヘディング
* 高度と速度
* バッテリーステータス
* モーター健全性監視
* リアルタイムテレメトリフィードバック
飛行制御通信は安全性が重要であるため、シリアルチャネルは長距離にわたって安定した、決定論的で、低遅延の伝送を提供するように設計されています。
2. 高解像度ビデオ伝送
ギガビットイーサネット光ファイバーモジュールは、継続的なIP通信を必要とする帯域幅集約型のペイロード向けに設計されています。
一般的なアプリケーションには以下が含まれます：
* 1080P / 4K HDカメラ
* H.264 / H.265ビデオストリーミング
* EO/IRデュアルスペクトルカメラ
* パノラマ監視カメラ
* PTZカメラシステム
* IPベースのペイロードデバイス
ギガビットイーサネットインターフェースは、長距離光ファイバーリンクで優れた画質を維持しながら、リアルタイムビデオ伝送に十分な帯域幅を提供します。
3. AIコンピューティングとインテリジェントペイロード
最新の産業用UAVは、リアルタイム画像分析と自律意思決定のために、AIベースのエッジコンピューティングプラットフォームをますます統合しています。
一般的なペイロードには以下が含まれます：
* AIエッジコンピューター
* NVIDIA Jetsonプラットフォーム
* 組み込み産業用PC
* オブジェクト認識システム
* インテリジェント追跡システム
* 自律検査システム
イーサネット光ファイバーチャネルは、AI処理結果、センサー情報、および航空機搭載機器と地上局間のネットワーク通信の高速伝送を可能にします。
4. LiDAR、レーダー、マッピングシステム
測量および検査UAVは、高データレートのセンサー機器を頻繁に搭載しています。
一般的なペイロードには以下が含まれます：
* LiDARスキャナー
* SARレーダーシステム
* マルチスペクトルカメラ
* ハイパースペクトルカメラ
* 写真測量システム
* 3Dマッピング機器
これらのセンサーは大量のデータを継続的に生成するため、光ファイバー経由のギガビットイーサネットは理想的な伝送ソリューションとなります。
5. 産業用検査UAV
光ファイバー通信システムは、安定した通信が不可欠な産業用検査タスクに広く使用されています。
一般的なアプリケーションには以下が含まれます：
* 送電線検査
* 風力タービン検査
* 石油・ガスパイプライン検査
* 石油化学施設
* 鉄道検査
* 高速道路インフラ検査
* 橋梁監視
* 太陽光発電所
* スマートシティインフラ
光ファイバー伝送は、産業環境で一般的に見られる電磁干渉に対する優れた耐性を提供します。
6. テザードUAVシステム
テザードドローンは、航空機プラットフォームと地上管制局の間で継続的かつ信頼性の高い通信を必要とします。
典型的なテザード通信ケーブルは次のとおりです：
* ケブラー強化光ファイバーケーブル
* 高強度引張部材
* 柔軟な保護ジャケット
* シングルモード光ファイバー
一般的な仕様は次のとおりです：
* G.657.A2シングルモードファイバー
* 2コアまたは4コア構造
* 1.2mmケーブル径
* 100N引張強度
この構造により、長時間のミッション中に安定した通信を維持しながら、継続的な巻き取りと巻き戻しが可能になります。
7. 公共安全と緊急対応
光ファイバーUAV通信モジュールは、信頼性の高い干渉のない通信を必要とする公共安全運用に適しています。
一般的なアプリケーションには以下が含まれます：
* 緊急救助
* 消火支援
* 災害対応
* 洪水監視
* 捜索救助（SAR）
* 交通管理
* 国境警備
* 法執行機関の監視
信頼性の高い光通信は、複雑な環境でのミッション実行の中断を保証するのに役立ちます。
8. 防衛と対妨害UAVシステム
従来のRF通信とは異なり、光ファイバー伝送は電磁干渉と無線周波数妨害の影響を受けません。
一般的な防衛関連アプリケーションには以下が含まれます：
* 戦術的監視
* 国境警備
* 海岸監視
* 電子戦支援
* 対妨害UAVシステム
* 安全なデータ伝送
物理的な光ファイバーリンクは、通信の整合性が不可欠なミッションクリティカルな運用に対して非常に信頼性の高い通信を提供します。
9. デュアルチャンネルUAV通信アーキテクチャ
一般的な産業展開では、2つの独立した通信チャネルが組み合わされています：
TTL over Fiber
* 飛行制御
* テレメトリ
* センサー通信
* ミッションコマンド
Gigabit Ethernet over Fiber
* HDビデオ
* AIコンピューティング
* IPカメラ
* LiDAR
* レーダー
* ネットワークペイロード
制御トラフィックと高帯域幅ペイロードデータを分離することで、システムは通信干渉を最小限に抑え、全体的な運用信頼性を向上させます。
