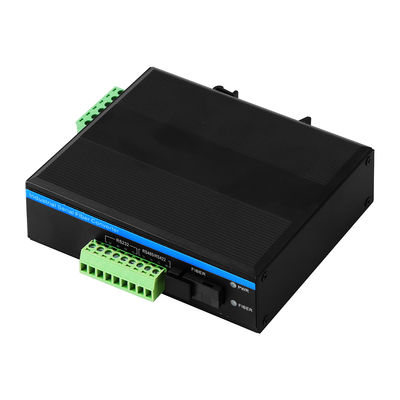

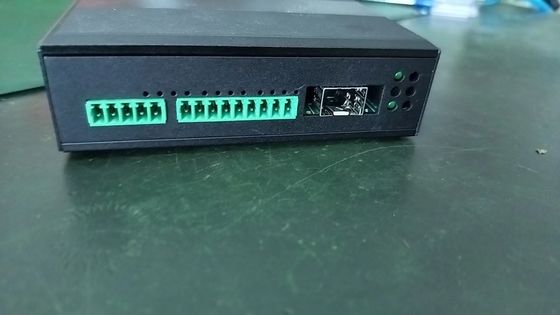

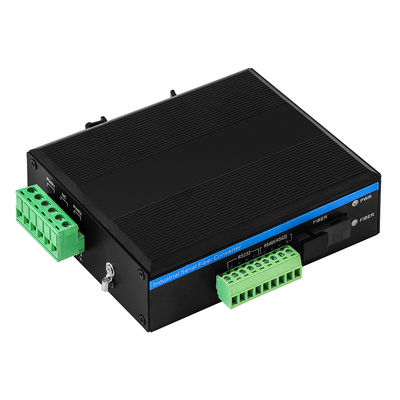

産業用光コンバータ RS485 RS422 RS485
シリアル - ファイバーメディアコンバーター 光ファイバーモデム
シリアルデータからファイバーへのコンバーターの紹介
IM2101-RS232/RS422/RS485 ファイバーメディアコンバーターは、過酷な環境でも信頼性の高い長距離データ伝送を実現するために設計された産業グレードのシリアルからファイバーへの通信デバイスです。 RS232、RS422、または RS485 シリアル信号を光信号に変換し、接続されたデバイス間で完全な電気絶縁を提供しながら、シングルモード ファイバーで最大 80 km の通信距離を実現します。
産業用 DIN レール取り付け、広範囲の DC 電源入力、サージ保護、ESD 保護を備えた IM2101 は、産業用通信ネットワークでよく見られる電磁干渉、グランド ループの問題、雷による損傷を効果的に排除します。
このコンバータは、SCADA システム、産業オートメーション、配電ネットワーク、インテリジェント交通システム、水処理施設、石油とガスのモニタリング、および安定した安全なシリアル通信が重要なリモート テレメトリ アプリケーションで広く使用されています。
仕様光ファイバーモデムの
| 標準 | EIA /TIA RS232、RS-422、RS-485 |
| ファイバーコネクタ | SC標準、ST/FCオプション |
| ファイバーの距離 | 50/125um MMF: 2Km、62.5/125um MMF: 5Km、9/125 SMF:20/40/60/80Km |
| シリアルコネクタ | RS-232、RS-422、RS-485：フェニックス端子 |
| シリアル距離 | RS-232 ポート 15 メートル、RS-422、RS-485: 1500 メートル |
| レート | 0～120Kbps |
| ボーレート | 300ボー～115,200ボー |
| RS-485 | D+、D-、GND |
| RS-422 | R+、R-、T+、T-、GND |
| RS-232 | IN、OUT、GND |
| 電力料金 | 2W、12-52V |
| 静電気防止 | 15KV 静電気放電 (ESD) 保護 |
| サージ保護 | 1500W/秒のサージ保護 |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -40℃～+85℃ |
| 保管湿度 | 5%~90% 見下さない |
| 寸法 | 114*93*35mm |
| 重さ | 0.35kg/個の正味重量 |
応用
IM2101 は RS485 信号を光ファイバー伝送に変換し、信号劣化や電磁干渉を排除しながら通信距離を最大 80km まで延長します。
はい。 SCADA、RTU、PLC、DCS、テレメトリ、および信頼性の高い長距離シリアル通信を必要とする産業オートメーション アプリケーション向けに設計されています。
はい。光ファイバー通信は、銅ケーブルに一般的に影響を与える電磁干渉、雷サージ、グランド ループの問題の影響を受けません。
いいえ。コンバータは、自動ボー レート調整によるプラグ アンド プレイ動作をサポートしています。
このコンバータは、PLC、RTU、電力メーター、水道メーター、センサー、産業用コントローラー、交通システム、その他の RS232/RS422/RS485 デバイスをサポートします。
