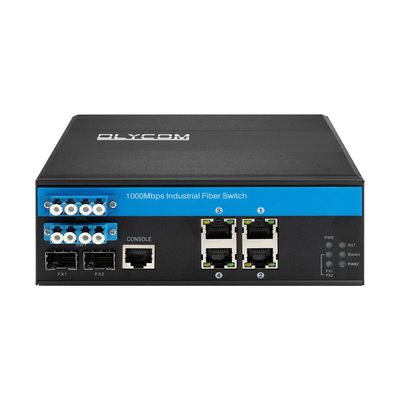

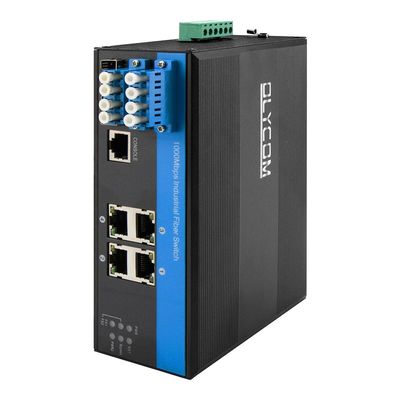

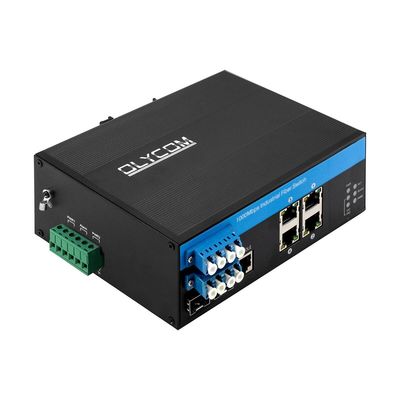

D2*2Bバイパス機能搭載L2マネージド産業用スイッチ
光回線保護用SM LCコネクタ
マネージド光バイパススイッチの主な機能
IM-FBS240GWは、以下の機能をサポートする10/100/1000Mbps産業用ファイバーバイパススイッチです。
光通信保護システムに不可欠な部品として、ファイバーバイパスはさまざまな光パスニーズに対して高い信頼性と安定性を備えています。
同時に、ファイバーパススイッチは以下の特徴を備えています。
産業用フルギガビットスイッチの仕様
|
製品名 |
10/100/1000Mbpsマネージド産業用 ファイバーバイパススイッチ（2F+4TP） |
|
モデル番号 |
IM-FBS215GW |
|
ポート |
2 x 2.5G SFPポート SM:1310nm/1550nm、20Km；1490nm/1550nm； 40〜120KmファイバーバイパスMM:1310nm； 2Km； 1x10/100/1000M UTP RJ45（MDI/MDIX自動検出対応） |
|
標準 |
IEEE 802.3、IEEE802.3U、IEEE802.3ab、IEEE802.3z、IEEE802.1d STP、IEEE802.1w RSTP、IEEE802.1s MSTP、ITU-T G.8023 EPR/Y.1344、IEEE802.1Q、IEEE802.1X、IEEE802.3ad、IEEE802.3x、IEEE802.3af、IEEE802.3at、IEEE802.1ad、IEEE802.1p、IEEE802.1ab、IEEE802.3az |
|
VLAN ID |
4096 |
|
ジャンボフレーム |
9.6KB |
|
MACアドレステーブル |
8K |
|
スイッチング機能 |
伝送モード：ストア＆フォワード システム帯域幅:58Gbps（ノン・トラフィック・ジャム） DRAMサイズ：128M フラッシュサイズ：16M |
|
ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≤100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≤100m） SFPポート、伝送距離：20Km、40Km、60Km、80Km、100Km |
|
LED |
電源、ネットワーク、ファイバー、バイパス |
|
電源 |

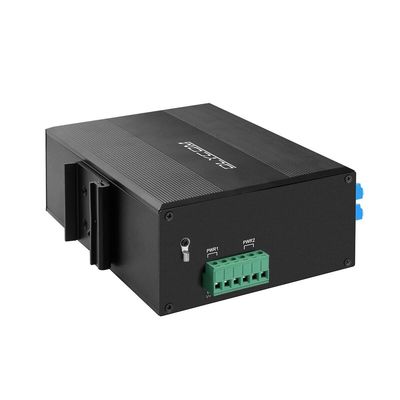

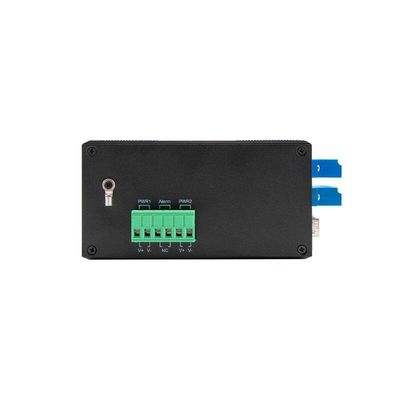

入力電圧： DC 12-52Vファイバーバイパス無負荷時消費電力： 5W； 逆接続： 対応 |
|
環境 |
動作温度：-40℃〜 、 5℃ ； 保管温度：-40℃〜85℃ファイバーバイパス動作湿度：10%〜90%、 結露なきこと； 保管湿度：10%〜95%； 、 ファイバーバイパスEMI：FCC Part 15 Subpart B Class A、EN 55022 Class A； 、 |
|
EN 61000-4-5（Surge）Level 3、EN 61000-4-6（CS）Level 3 |
、 EN 61000-4-8； 交通制御：NEMA-TS2； 振動：IEC 60068-2-6ファイバーバイパス自由落下：IEC 60068-2-32ファイバーバイパス衝撃：IEC 60068-2-27ファイバーバイパス鉄道交通：EN 50121-4ファイバーバイパスCEマーキング、商用 ファイバーバイパスCE/LVD EN60950 |
|
機械的情報 |
筐体：波形金属筐体ファイバーバイパス保護等級：IP |
|
4 |
0； 寸法：15ファイバーバイパス x 11x 60mmx 60mm ； 保証期間単位年ファイバーバイパス |
|
カテゴリ |
単位 仕様 |
|
波長範囲 |
|||
|
nm |
850±40/1300±40 |
1260〜1650 |
|
|
テスト波長 |
dB |
850/1300 |
1310/1550 |
|
挿入損失 |
dB |
標準：0.6 最大：1.0 |
標準：0.6 最大：1.0 |
|
リターンロス |
3.3V-5V |
MM≥30 |
SM≥50 |
|
チャネルクロストーク |
3.3V-5V |
MM≥35 SM≥55 |
|
|
偏波損失 |
3.3V-5V |
≤0.05 波長損失 |
|
|
dB |
3.3V-5V |
耐用年数 |
|
|
dB |
3.3V-5V |
耐用年数 |
|
|
dB |
3.3V-5V |
耐用年数 |
|
|
v |
3.3V-5V |
耐用年数 |
|
|
回 |
≥100000000 |
スイッチング時間 |
|
|
ms |
≤10 |
伝送光パワー |
|
|
mw |
≤500 |
動作温度 |
|
|
℃ |
-20〜+70 |
保管温度 |
|
|
℃ |
-40〜+85 |
アプリケーション |
|
|
製造工程 |
溶接 |
：必要な部品を溶接します。 |
|
クリーニング
：PCB基板上のほこりや破片による機能不全を回避するため。
組み立て：パネル、ネジ、PCB基板などの製品部品を組み立てます。
テスト：組み立て後の製品が基本的に正常に動作することを確認します。
エージング：LEDインジケータや電圧などの軽微な問題なく、製品が長期間スムーズに動作できるかを確認します。通常、24〜48時間続きます。
上記すべてが完了すると、製品は市場に出荷されます。：製品がデータまたはビデオ信号を正しく処理できるかテストします。データ損失はありますか？伝送レートは正しいですか？データパケットの失敗はありますか？これらの質問はこの手順で検証されます。
QCテスト：これは製品品質の3回目かつ最後のチェックです。問題がなければ、梱包スタッフが顧客の要件に従って梱包し、梱包箱に製品ラベルを貼付します。
上記すべてが完了すると、製品は市場に出荷されます。よくある質問:
光バイパススイッチとは何ですか？A：バイパスTAPとも呼ばれ、停電や障害が発生した場合に障害のあるノードを自動的に切り替えるために使用され、完全な光伝送を保証します。
どこで使用されますか？
A：主にネットワーク障害の防止、ネットワークの保護、または光通信におけるネットワークシステムの制御に使用されます。
リングまたはリニアファイバーネットワークアーキテクチャ、例えば鉄道通信システム、ファクトリーオートメーション、電力変電所などで使用できます。
注文オプションは何ですか？
A：SCコネクタシングルモード（4ポート）、LCシングルモード（4ポートおよび8ポート）、LCマルチモード（4ポートおよび8ポート）から選択できます。以下に写真を示します。
光バイパスユニットは異なるスイッチと連携できますか？
A：はい、このデバイスは光伝送レベルに関係しており、ネットワークプロトコルは関与しません。
異なる光レート（100M/1G/2.5G/10G/25G/40G/100G）の任意のスイッチと連携できます。
壁掛けは可能ですか？

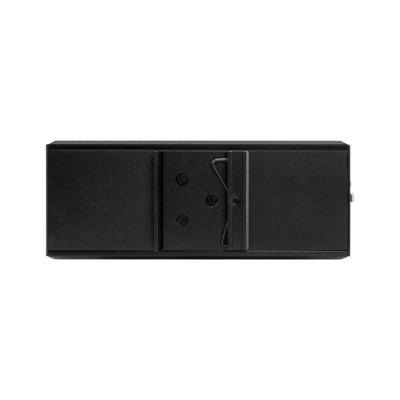

A：はい、標準の取り付けはDINレールです。壁掛け用の取り付け穴を備えた特別なリアパネルもあります。
梱包リストには取り付けハンガーのペアが含まれます。
