ソーラーおよびバッテリーバックアップシステム用DC電源産業用PoEスイッチ
12V/24V/48V DC入力スイッチの主な特徴

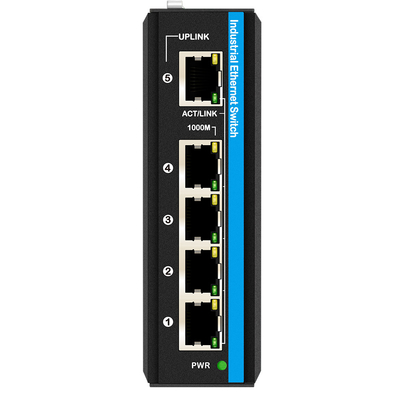

| 製品名 | 10/100/1000Mbps産業用PoEネットワークスイッチ（5TP） |
| 型番 | IM-WP054BGE |
| ポート |
1 x 10/100/1000Mpbsアップリンクネットワークポート 4 x 10/100/1000M UTP RJ45（MDI/MDIX自動感知をサポート） |
| プロトコル |
IEEE 802.3（10Base-T） IEEE 802.3u（100Base-TX） IEEE 802.3ab（1000Base-TX） IEEE 802.3af 15.4W（PoE） IEEE 802.3at 30W（PoE+） |
| スイッチング機能 |
伝送モード：ストアアンドフォワード 転送遅延：<10us システム帯域幅：10Gbps（トラフィックジャムなし） 転送速度：14.88Mpps MAC：2K パケットバッファサイズ：1.75Mb |
| ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≤100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≤100m） |
| LED |
電源、ネットワーク PWR：電源
銅オレンジ：速度インジケーター オン：動作速度は1000Mbpsです オフ：切断または動作速度は10/100Mbpsです
銅グリーン：リンク/Actインジケーター オン：伝送は正常です 点滅：伝送中 オフ：伝送は正常ではありません |
| 電源 |
PoE電源入力電圧：DC12V-48V シングルPoE電源出力電力：15.4W/30W（ポート1〜4） 総PoEバジェット：120W PoE出力電圧：DC48V、アクティブPoE |
| 環境 |
動作温度：-40℃〜75℃ 保管温度：-40℃〜85℃ 動作湿度：10％〜90％、結露しないこと 保管湿度：10％〜95％、結露しないこと |
| 業界標準 |
ESD：IEC61000-4-2、±15KV空気、±6KV接触 EFT：IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
|
認証 |
CE-EMC：EN 55032：2015+AC：2016+A1：2020+A11：2020 EN 55035：2017+A11：2020/EN IEC 61000-3-2：2019/A1：2021 EN 61000-3-3：2013/A2：2021/AC：2022 CE-LVD：EN IEC 62368-1：2020+A11：2020 FCC：47 CFR FCC Part 15 Subpart B（Class B）ANSI C63.4：2014 |
|
保証 |
3年間、生涯テクニカルサポート |
梱包リスト
備考
付属品（DINレールブラケット、電源、ネットワークケーブルなど）は梱包箱に含まれていません
ご自身でご用意いただくか、弊社から一式ご購入ください
配送箱の情報
製品サイズ：11.4 * 9.3 * 3.5cm
内箱サイズ：23 * 16.5 * 5.8cm
製品重量：0.35Kg
梱包重量：0.45Kg
マスターボックスサイズ：67 * 33 * 47cm
梱包数量：40個
梱包重量：20Kg

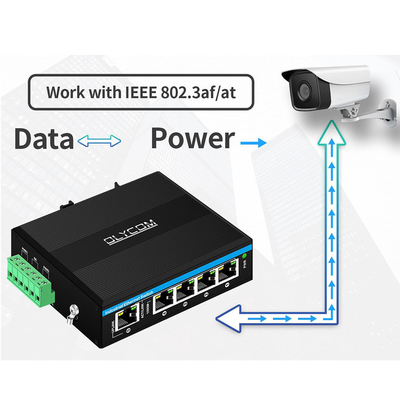

オフグリッドPoEエッジスイッチの用途
PoEシステムでは、ほとんどのデバイスはDC48V以上の電圧を受信して動作します（DC12VまたはDC24Vの場合、PoEは動作しません）。
IM-WP054BGEモデルには、電源アダプター、UPS、バッテリー電源などから低いDC入力（通常はDC12V〜DC48V）をブーストする内蔵電圧ステップアップがあります。
その後、CCTVセキュリティシナリオでPoEが有効になります。
以下はいくつかの一般的なアプリケーションです
以下の詳細な説明を参照してください
上記のシナリオでは、簡単に設置できるさまざまな取り付けキットをご用意しています。
全体として、IM-WP054BGEは次のことに役立ちます
1、DC12V/DC24VをDC48Vにブースト
2、IPベースのデバイスとのスマートな通信
PoEデバイスに電力を供給
非PoEデバイスとのみネットワーク信号を送信
低電圧電源監視システムに最適なソリューションです。
取り付け方法
注文オプション
| IM-WS050GE |
産業用イーサネットスイッチ 5 * 100/1000M、アンマネージド、非PoE、DC12V〜DC52Vデュアル入力
車両ネットワークまたは産業用オートメーションシステムに最適 |
| IM-WP054GE |
産業用PoEスイッチ 5 * 100/1000M、アンマネージド、ポート1〜4のPoE af/at、120Wバジェット DC48V〜DC52Vデュアル入力 備考：PoE bt * 60Wはオプションです
CCTVセキュリティシステムに最適 |
| IM-WP054BGE |
産業用PoEスイッチ 5 * 100/1000M、アンマネージド、ポート1〜4のPoE af/at、120Wバジェット DC12V〜DC48Vデュアル入力 内部電源ブースター付き
車両ネットワークまたはソーラー電源システムに最適 |
|
IM-WPD054GE
|
産業用PoEスイッチ 5 * 100/1000M、アンマネージド、1 * PDポート（30W/60W/90W）+ポート1〜4のPoE af/at、追加の電源は不要
CCTVセキュリティシステムに最適 |
| IM-WS050GM |
産業用Webマネージドスイッチ 5 * 100M/1000M、Webマネージド（QoS、VLANなど）、非PoE DC12V〜DC52Vデュアル入力 産業用オートメーションシステムに最適 |
よくある質問
1、どのようなチップに基づいていますか？
Olycom：Realtek
2、カスタマイズできますか？
Olycom：はい。ロゴ、モデル名、ラベル、PVCマスク、製品部品（取り付けキット、電源端子台など）などのOEMサービスをサポートしています。
3、10/100Mデバイスに接続できますか？
Olycom：はい。すべてのポートは10/100/1000M自動感知です
4、SKD/CKDは行いますか？
A：はい
工場として、これまで何度も対応してきました。
