仕様
| インプット | |||||
| ポイント | 運用条件 | ミン | タイプする | マックス | ユニット |
| 入力電圧範囲 | 定数入力 (認証電圧) | 100 | 240 | VAC | |
| AC入力 | 90 | 264 | |||
| DC入力 | 120 | 370 | VDC | ||
| 入力電圧の周波数 | 47 | 63 | Hz | ||
| 入力電流 | 115VAC | 2 | A について | ||
| 230VAC | 1 | ||||
| 入力電流 | 115VAC (冷却式スタート) | 25 | |||
| 230VAC (冷却式スタート) | 45 | ||||
| パワーファクター | 115VAC | 0.98 | |||
| 230VAC | 0.94 | ||||
| 流出電流 | 240VAC | <0.5mA | |||
| ホットプラグ | 入手できない | ||||
| 生産量 | |||||
| ポイント | 運用条件 | ミン | タイプする | マックス | ユニット |
| 出力電圧の精度 |
全負荷範囲/48V
|
±10
|
% | ||
| ライン規制 | 定数負荷 | ±05 | |||
| 負荷規制 | 0%~100%の負荷 | ±10 | |||
| リップルとノイズ |
20MHz帯域幅 (ピーク対ピーク値) |
150 | mV | ||
| 温度係数 | ±003 | %/°C | |||
| 最低負荷 | % | ||||
| 待機時間 | 115VAC | 12 | ms | ||
| 230VAC | 60 | ||||
| 短回路保護 | 短路が消えた後の回復時間<3s | 常流,連続,自己回復 | |||
| 超電流保護 | 普通の温度 |
105%~150% 常流モード 欠陥状態が除去された後に自動的に回復する. |
|||
|
低温 高温 |
≥105% 常流モード 欠陥状態が除去された後に自動的に回復する. |
||||
| 超電圧保護 | 48V | ≤60V (出力電圧をオフにして,復元のために再電する) | |||
| 超温保護 | 温度の低下後に回復するために,再び電源をオン | ||||
| 一般的な | ||||||||
| ポイント | 運用条件 | ミン | タイプする | マックス | ユニット | |||
|
隔離試験
|
インプット |
電気強度テスト 1分 流出電流 < 10mA |
2000 | VAC | ||||
| 入力・出力 | 4000 | |||||||
| 生産量 | 500 | |||||||
|
断熱装置 抵抗力 |
インプット |
500VDC で
|
50 |
MΩ
|
||||
| 入力・出力 | 50 | |||||||
| 生産量 | 50 | |||||||
| 動作温度 | -30歳 | +70 | °C | |||||
| 貯蔵温度 | -40歳 | +85 | ||||||
| 貯蔵湿度 | 凝縮しない | 10 | 95 | %RH | ||||
| 動作湿度 | 20 | 95 | ||||||
| スイッチング周波数 | 65 | kHz | ||||||
| 電力減少 |
運用 温度 値下げ |
-30°Cから -10°C | 2.0 |
%/°C
|
||||
| +45°Cから+70°C | 2.0 | |||||||
| 入力電圧の値下げ | 90VACから100VAC | 2.0 | %/VAC | |||||
| 安全基準 |
|
IS13252 (Part1) の安全認証と EN62368-1, BS EN 62368-1 (報告) 設計はUL62368-1,UL61010-1を参照してください. |
||||||
| 安全クラス | クラスI | |||||||
| MTBF | MIL-HDBK-217F@25°C | ≥300,000h | ||||||
紹介

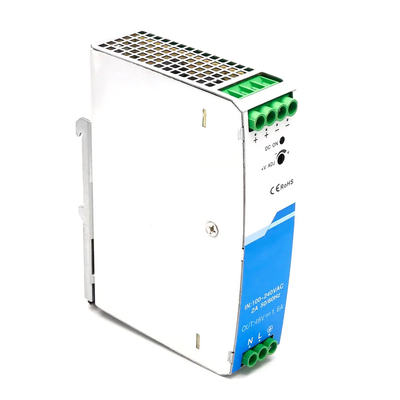

IM-DAC220/DC48V1.6Aは,工業用PoEスイッチのためにAC220VをDC48Vに変換する.
EMC性能,ノイズ抵抗性,信頼性により,自動化システムの安定した継続的な動作を保証できます.

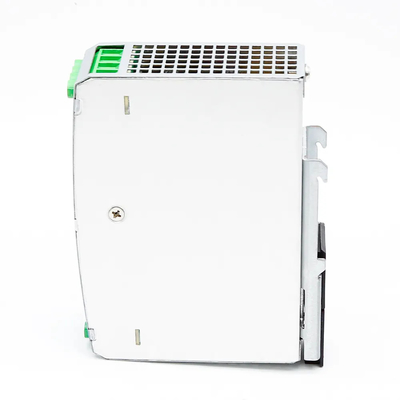

メカニカル情報
| 事件資料 | メタル (AL1100,SGCC) |
| サイズ | 32.00mm × 125.00mm × 87.50mm |
| 体重 | 350g (タイプ) |
| 冷却方法 | 空気コンベクション |
特徴曲線
注記
1AC入力電圧が90~100VACとDC入力電圧が120~140VDCでは,出力電力は温度降低曲線に従って減速する必要があります.
2. この製品は,自然空気冷却を使用したアプリケーションに適しています
| 電磁互換性 | |||
| 排出量 | CE | CISPR32/EN55032 クラスB | |
| RE | CISPR32/EN55032 クラスB | ||
| ハーモニック電流 | IEC/EN61000-3-2 クラスA | ||
| 免疫力 | ESD |
IEC/EN 61000-4-2 接触 ±6KV/空気 ±8KV |
パーフェクト 基準A |
| RS | IEC/EN 61000-4-3 10V/m | パーフェクト 基準A | |
| エフティ | IEC/EN 61000-4-4 ±2KV | パーフェクト 基準A | |
| 波動 | IEC/EN 61000-4-5 線から線へ ±2KV/線から地面へ ±4KV | パーフェクト 基準A | |
| CS | IEC/EN61000-4-6 10 Vr.m.s について | パーフェクト 基準A | |
|
電圧低下 短時間中断や電圧変動に対する抵抗性 |
IEC/EN61000-4-11 0%, 70%
|
パーフェクト 基準B | |
注文オプション
| IM-DAC220/DC12V1.67A | AC220VからDC12V1.67A, 20W,ディンレール搭載, -30°C~70°C |
| IM-DAC220/DC24V1A | AC220VからDC24V1A, 24W,ディンレール搭載, -30°C~70°C |
| IM-DAC220/DC48V1.6A | AC220VからDC48V1.6A, 76.8W,ディンレール搭載, -30°C~70°C |
| IM-DAC220/DC48V2.5A | AC220VからDC48V2.5A, 120W,ディンレール搭載,-40°C~70°C |
| IM-DAC220/DC48V5A | AC220VからDC48V5A, 240W,ディンレール搭載,-40°C~70°C |
| IM-DAC220/DC48V10A | AC220VからDC48V10A, 480W,ディンレール搭載,-40°C~70°C |
