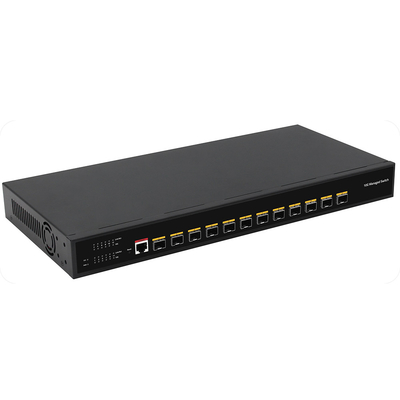

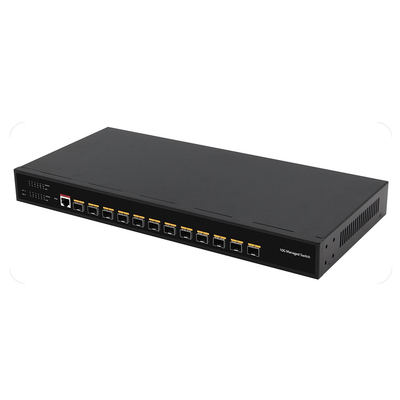

オリコン 12 ポート 10G アップリンク L3 管理ファイバースイッチ
10G ファイバー スイッチの特徴
商用管理スイッチの仕様
| I/O インターフェース | |
| パワー |
AC100-240V 50/60Hz DC 12V |
| イーサネット |
12* SFP+ ポート 1* RJ45 コンソールポート |
| パフォーマンス | |
| 帯域幅 | 240Gbps |
| パケットバッファメモリ | 178.56Mpps |
| DDR SDRAM | 128MByte |
| フラッシュメモリ | 16MByte |
| パッケージキャッシュ | 16MBit |
| MAC アドレス | 32K |
| ジャンボフレーム | 10Kバイト |
| VLAN | VLAN 範囲 1-4094,最大アクティブ VLAN は 4K |
| スタンダード | |
| ネットワークプロトコル |
IEEE802.3 (イーサネット) IEEE802.3u (高速イーサネット) IEEE 802.3ab (ギガビットイーサネット) IEEE 802.3z (ギガビットイーサネット光ファイバー) IEEE 802.3ae (10Gイーサネット) IEEE802.3x (流れ制御) IEEE 802.3az (エネルギー効率の良いイーサネット) IEEE 802.3ad (リンクアグリゲーション) IEEE 802.1AB LLDP/LLDP-MED (リンク層発見プロトコル) IEEE 802.1D スパンディングツリープロトコル (STP) IEEE 802.1w ラピッド・スパニング・ツリープロトコル (RSTP) IEEE 802.1s マルチプル・スパニングツリープロトコル (MSTP) IEEE 802.1Q (仮想ローカルエリアネットワーク) IEEE 802.1p (VLAN タグ) IEEE 802.1X (ユーザー認証) |
| 業界標準 |
EMS:EN61000-4-2 (ESD) EN61000-4-5 (波長) |
|
ネットワーク 中間
|
多モードファイバー: 50/125, 62.5/125, 100/140um シングルモードファイバー: 8/125, 8.7/125, 9/125, 10/125um |
| 認証 | |
| 安全証明書 | CE,FCC,RoHS |
| 環境 | |
| 労働環境 |
作業温度: -10~50°C 保存温度: -40~70°C 作業湿度: 10%~90%,不凝縮 貯蔵温度: 5%~95%,不凝縮 |
サイズ
| 機能指標 | |
| インディケーター | PWR (パワーインジケーター),SYS (システムインジケーター),Link (リンクインジケーター),ACT (ACTインジケーター) |
| PWR (電源表示) |
オン: オン 切断: 切断 |
| SYS (システムライト) |
オン システム正常 閃き: システム起動 |
| 10G (リンクライト) | 10G リンク |
| ACT (データライト) | オン: 接続 閃き: データ送信 オフ: 切断 |
| 物理仕様 | |
| 構造の大きさ |
製品の寸法: 440*205*44mm パッケージの寸法: 500*290*85mm 製品N.W: 2.50KG 生産総重量: 3.12 kg |
| 梱包情報 |
カートンの寸法: 520*445*310mm 梱包量: 5 PCS 梱包重量: 16.6 kg |
| 電源電圧 |
電圧 AC100-240V 50/60Hz 電源: 12V8A |
| 消費量 | 最大30W |
| パッケージリスト |
スイッチ: 1 セット,使用説明書: 1 PC,証明書: 1 PC,電源コード: 1 PC シリアルケーブル: 1 PC,ラック耳: 1 ペア |
ソフトウェアの機能
| L3関数 | |
| IPv4 | IPv4 VLAN インターフェース |
| IPv4 静的ルート | |
| ARP | |
| IPv6 | IPv6 VLAN インターフェース |
| IPv6 静的経路 | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | ルーターID |
| 認証 | |
| v2 | |
| L2関数 | |
| 港 | ポートスイッチ |
| ポート説明 | |
| ポート速度 | |
| ポート・デュプレックス | |
| ポートフロー制御 | |
| 10G/2.5G (2023年) のサポート3.2) | |
| ジャンボ 10Kまで | |
| ファイバーモジュール (DDM) | |
| リンク集計 | 負荷バランス政策を支持する. MACとIP-MACをベースに |
| 静的および動的グループ | |
| LACP をサポートする | |
| 最大8つのグループ | |
| 嵐制御 | ボードキャスト |
| 未知のマルチキャスト | |
| 未知のユニキャスト | |
| ポート・ミラーリング | 1対1モニター |
| 複数対1モニター | |
| 入力/出出力/両方 | |
| 最大4つのセッショングループ | |
| 港の安全性 | MAC アドレス 制限 |
| ポートセキュリティ MAC アドレス | |
| 保護/制限/停止 | |
| 港の隔離 | |
| ポートレート制限 | |
| ループバック検出 | |
| VLAN | アクセス/トランク/ハイブリッド |
| VLAN トンネル (Q-in-Q トンネル) | |
| 1から4094までのVIDがコングラーブルです. 最大 4K 静的 VLAN グループ |
|
| 音声 VLAN | |
| マック VLAN | |
| 監視 VLAN | |
| プロトコル VLAN | |
| GVRP | |
| MAC アドレス | ダイナミックアドレス |
| 静的アドレス | |
| フィルタリング アドレス | |
| スプニングツリープロトコル | STP/RSTP/MSTP |
| BPDUフィルター | |
| BPDU 警備員 | |
| エッジポート | |
| ERPS | SFPポートのみ |
| ポート | |
| LLDP | LLDP |
| LLDP MED | |
| マルチキャスト | IGMP スノーピング |
| IGMP V1/V2/V3 | |
| ルーターのポート | |
| 静的IGMPグループアドレス | |
| IGMP グループフィルタリング | |
| クエリアー | |
| MLD スヌーピング | |
| MVR | |
| 品質管理 | 交通分類 厳格な優先度 WRR |
| 港の優先 | |
| 802.1P 優先度 | |
| IP TOS 優先度 | |
| IP DSCP 優先度 | |
| ポートごとに最大8つのキューをサポートします. | |
| 優先順位の注釈 | |
| サービス | |
| DHCP | DHCP サーバー |
| IPプール | |
| 静的結合 | |
| DHCP リレー | |
| オプション 43 | |
| アクセス プロトコル | HTTP |
| HTTPS は | |
| テルネット | |
| SSHv2 | |
| 管理者 ACL | |
| セッションタイムアウト | |
| パスワード再試行数 | |
| 静か な 時 | |
| セキュリティ | |
| AAA | 半径 |
| タカス+ | |
| 802.1X | |
| ポート/MAC/ローカル/WEB のベース | |
| DHCP スナップ | グローバル/VLAN |
| オプション 82 | |
| サーキットID | |
| IPソースガード | |
| ダイナミックARP検査 | |
| ドス | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 診断 | |
| Syslog について | ログメッセージ |
| リモートサーバー | |
| ピン | |
| トレースルート | |
| 銅検査 | |
| UDLD | |
| 経営 | |
| アクセスマネージャ | コンソール |
| HTTP/HTTPS について | |
| テルネット | |
| SSH | |
| SNMP | |
| IP マネージャー | 静的アドレス |
| DHCP クライアント | |
| IPv4 と IPv6 アドレスをサポート | |
| VLAN 管理者 | |
| DNS | |
| 時間同期 | SNTP |
| 手動時間 | |
| SNMP | V1/V2C/V3 |
| 地域社会 | |
| V3 ユーザー | |
| グループ | |
| トラップ ホスト | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 ブリッジ MIB | |
| RFC 1643 イーサネット MIB | |
| RFC 2819 RMON MIB (グループ1,2,3および9) | |
| RFC 2863 インターフェース MIB | |
| LLDP | |
| 民間MIB | |
| RMON | 統計 |
| 歴史 | |
| イベント | |
| アラーム | |
| ユーザー | |
| ファイアウェア | ダブル画像;アクティブと代替ファームウェアの画像を切り替える. |
| ファームウェアアップグレード | |
| 構成 | アップロードとダウンロード |
| 保存する | |
| 再起動 | |
| 工場の不履行 | |
| 基準の遵守 | |
| IEEE 802.3x 流量制御と逆圧 | |
| IEEE 802.3ad ポート トランク | |
| IEEE 802.1D スパンディングツリープロトコル | |
| IEEE 802.1w ラピッド・スパニング・ツリープロトコル | |
| IEEE 802.1s マルチプル・スパニングツリープロトコル | |
| IEEE 802.1p サービスクラス | |
| IEEE 802.1Q VLAN タグ付け | |
| IEEE 802.1x ポート認証ネットワーク制御 | |
| IEEE 802.1ab LLDP | |
| RFC 768 UDP | |
| RFC 793 TFTP について | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP について | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
