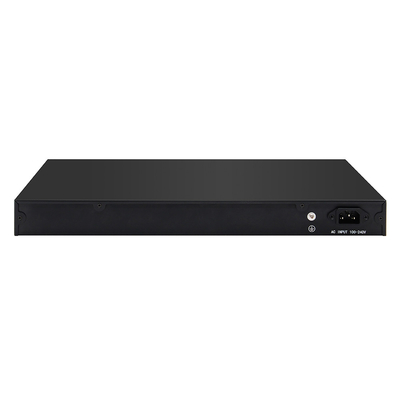

Olycom 10G アップリンク 24 ポート 2.5G L3 マネージド イーサネット スイッチ
2.5G マネージド スイッチの特徴
10G L3 スイッチの仕様
| I/O インターフェース | |
| パワー | AC100-240V/50-60Hz |
| イーサネット |
24* 100/1000/2500 Mbps RJ45 ポート 6* 10G SFP+ ポート 1* RJ45 コンソールポート |
| パフォーマンス | |
| 帯域幅 | 240Gbps |
|
パケットバッファ 記憶力 |
178.56Mpps |
| DDR SDRAM | 512MByte |
| フラッシュメモリ | 32MByte |
| パッケージキャッシュ | 16Mbit |
| MAC アドレス 表 | 32K |
| ジャンボフレーム | 10Kバイト |
| VLAN | VLAN 範囲 1-4094,最大アクティブ VLAN は 4K |
| スタンダード | |
| ネットワークプロトコル |
IEEE 802 について3: イーサネット MAC プロトコル IEEE 802.3i: 10BASE-T イーサネット IEEE 802.3u: 100BASE-TX ファストイーサネット IEEE 802.3ab: 1000BASE-T ギガビットイーサネット IEEE 802.3z: 1000BASE-X ギガビットイーサネット (光ファイバー) IEEE 802.3ae: 10Gイーサネット (光ファイバー) IEEE 802.3az: エネルギー効率の良いイーサネット IEEE 802.3ad:リンクアグリゲーションの標準方法 IEEE 802.3x:流れ制御 IEEE 802.1ab:LLDP/LLDP-MED (リンク層発見プロトコル) IEEE 802.1p: LAN 層 QoS/CoS プロトコル トラフィック優先 ((マルチキャストフィルタリング 機能) IEEE 802.1q:VLANブリッジ運用 IEEE 802.1x: クライアント/サーバー アクセス制御と認証プロトコル IEEE 802.1d:STP IEEE 802.1s:MSTP IEEE 802.1w:RSTP |
| 業界標準 |
EMS:EN61000-4-2 (ESD) EN61000-4-5 (波長) |
| ネットワーク 中間 |
10BASE-T: Cat3, 4, 5またはそれ以上のUTP ((≤100 M) 100BASE-TX: Cat5以上のUTP (≤100M) 1000BASE-TX: Cat5以上のUTP (≤100M) |
| 光ファイバー・ミディアム |
マルチモードファイバー: 50/125, 62.5/125, 100/140um シングルモードファイバー: 8/125, 8.7/125, 9/125, 10/125um |
| 認証 | |
| 安全証明書 | CE,FCC,RoHS |
| 環境 | |
| 労働環境 |
作業温度: -10~50°C 保存温度: -40~70°C 作業湿度: 10%~90%,不凝縮 貯蔵温度: 5%~95%,不凝縮 |
ソフトウェアの特徴
| L3関数 | |
| IPv4 | IPv4 VLAN インターフェース |
| IPv4 静的ルート | |
| ARP | |
| IPv6 | IPv6 VLAN インターフェース |
| IPv6 静的経路 | |
| IPv6 ND | |
| RIP | V1/V2 |
| OSPF | ルーターID |
| 認証 | |
| v2 | |
| L2関数 | |
| 港 | ポートスイッチ |
| ポート説明 | |
| ポート速度 | |
| ポート・デュプレックス | |
| ポートフロー制御 | |
| ジャンボ 10Kまで | |
| 10G/2.5G (2023年) のサポート3.2) | |
| ファイバーモジュール (DDM) | |
| リンク集計 |
負荷バランス政策を支持する. MACとIP-MACをベースに |
| 静的および動的グループ | |
| LACP をサポートする | |
| 最大8つのグループ | |
| 嵐制御 | 放送 |
| 未知のマルチキャスト | |
| 未知のユニキャスト | |
| ポート・ミラーリング | 1対1モニター |
| 複数対1モニター | |
| 入力/出出力/両方 | |
| 最大4つのセッショングループ | |
| 港の安全性 | MAC アドレス 制限 |
| ポートセキュリティ MAC アドレス | |
| 保護/制限/停止 | |
| 港の隔離 | |
| ポートレート制限 | |
| ループバック検出 | |
| VLAN | アクセス/トランク/ハイブリッド |
| VLAN トンネル (Q-in-Q トンネル) | |
|
1から4094までの設定可能なVID 最大 4K 静的 VLAN グループ |
|
| 音声 VLAN | |
| マック VLAN | |
| 監視 VLAN | |
| プロトコル VLAN | |
| GVRP | |
| MAC アドレス | ダイナミックアドレス |
| 静的アドレス | |
| フィルタリング アドレス | |
| スパンリングツリープロトコル | STP/RSTP/MSTP |
| BPDUフィルター | |
| BPDU 警備員 | |
| エッジポート | |
| LLDP | LLDP |
| LLDP MED | |
| マルチキャスト | IGMP スナップ |
| IGMP V1/V2/V3 | |
| ルーターのポート | |
| 静的IGMPグループアドレス | |
| IGMP グループフィルタリング | |
| 変人 | |
| MLD スヌーピング | |
| MVR | |
| 品質管理 | 交通分類 厳格な優先度 WRR |
| 港の優先 | |
| 802.1P 優先度 | |
| IP TOS 優先度 | |
| IP DSCP 優先度 | |
| ポートごとに最大8つのキューをサポートします. | |
| 優先順位の注釈 | |
| サービス | |
| DHCP | DHCP サーバー |
| IPプール | |
| 静的結合 | |
| DHCP リレー | |
| オプション 43 | |
| アクセス プロトコル | HTTP |
| HTTPS は | |
| テルネット | |
| SSHv2 | |
| 管理者 ACL | |
| セッションタイムアウト | |
| パスワード再試行数 | |
| 静か な 時 | |
| セキュリティ | |
| AAA | 半径 |
| タカス+ | |
| 802.1X | |
| ポート/MAC/ローカル/WEB のベース | |
| DHCP スナップ | グローバル/VLAN |
| オプション 82 | |
| サーキットID | |
| IPソースガード | |
| ダイナミックARP検査 | |
| DOS アンチ攻撃 | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| 診断 | |
| Sys ログ | ログメッセージ |
| リモートサーバー | |
| ピン | |
| 追跡路線 | |
| 銅検査 | |
| UDLD | |
| 経営 | |
| アクセスマネージャ | コンソール |
| HTTP/HTTPS について | |
| テルネット | |
| SSH | |
| SNMP | |
| IP マネージャー | 静的アドレス |
| DHCP クライアント | |
| IPv4 と IPv6 アドレスをサポート | |
| VLAN 管理者 | |
| DNS | |
| 時間同期 | SNTP |
| 手動時間 | |
| SNMP | V1/V2C/V3 |
| 地域社会 | |
| V3 ユーザー | |
| グループ | |
| トラップ ホスト | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 ブリッジ MIB | |
| RFC 1643 イーサネット MIB | |
| RFC 2819 RMON MIB (グループ1,2,3および9) | |
| RFC 2863 インターフェース MIB | |
| LLDP | |
| 民間MIB | |
| RMON | 統計 |
| 歴史 | |
| イベント | |
| アラーム | |
| ユーザー | |
| ファイアウェア | ファームウェアアップグレード |
| 構成 | アップロードとダウンロード |
| USB インターフェースでアップロードとダウンロード | |
| 保存する | |
| 再起動 | |
| 工場の不履行 | |
| 基準の遵守 | |
| IEEE 802.3x 流量制御と逆圧 | |
| IEEE 802.3ad ポート トランク | |
| IEEE 802.1D スパンディングツリープロトコル | |
| IEEE 802.1w ラピッド・スパニング・ツリープロトコル | |
| IEEE 802.1s マルチプル・スパニングツリープロトコル | |
| IEEE 802.1p サービスクラス | |
| IEEE 802.1Q VLAN タグ付け | |
| IEEE 802.1x ポート認証ネットワーク制御 | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af パワー・オーバー・イーサネット | |
| IEEE 802.3at パワーオーバーイーサネットプラス | |
| RFC 768 UDP | |
| RFC 793 TFTP について | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP について | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
| RFC 2328 OSPF v2 | |
10Gファイバースイッチの次元
| 指示 | |
| PWR |
オン:電源がオン 切断: 切断 |
| SYS |
オン: システムは正常に動作しています. 閃き: システム起動進行中 |
| 警告灯 | システム温度または電圧異常アラーム |
| リンクポートライト |
緑色: 2.5Gリンク 黄色で100/1000Mリンク オン: リンクトランジット 切断: リンクが通過していない |
| SFPポートライト |
青が点灯した 10G接続 緑色: 2.5Gリンク 閃き: リンクの通過 切断: リンクが通過していない |
| リセット ボタン |
再起動する為 5 秒未満に短押しします. 工場デフォルトに戻すため,長時間5秒以上押します. |
| 物理仕様 | |
| 構造の大きさ |
製品サイズ:440*281*44mm パッケージの寸法:500*365*85mm 製品N.W:4.02KG 製品G.W:4.79KG |
| 梱包情報 |
カートンの寸法:520*445*385mm 梱包量:5pcs パッケージ重量: 24.95KG |
| 電源電圧 |
動作電圧:AC100-240V 50/60Hz 電源: DC 12V5A |
| 電力消費量 | 総消費量:最大52W |
| パッケージリスト |
イーサネットスイッチ: 1セット,使用説明書: 1PCS,証明書: 1PCS,電源コード: 1PCS シリアルケーブル: 1PCS,ラック耳: 1ペア |
