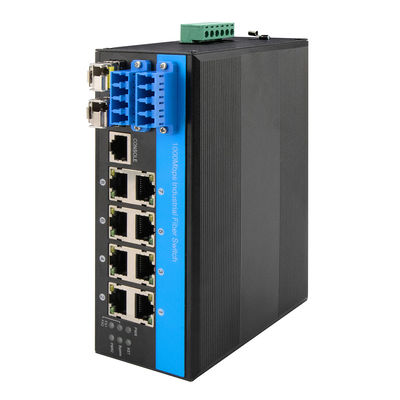

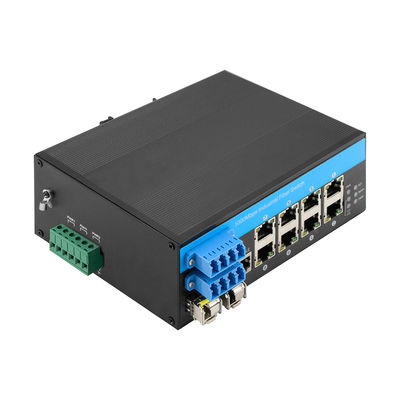

Web管理型光ファイバーバイパススイッチ
産業用マネージド スイッチの概要
マネージドイーサネットスイッチの仕様
| 製品名 | 10/100/1000Mbps マネージド産業用ファイバーバイパススイッチ (2F+8TP) |
| 型番 | IM-FBS280GW |
| ポート |
2 x 1000Mpbs SFP ポート SM: 1310nm/1550nm、20Km; 1490nm/1550nm、40~120Km MM: 1310nm、2Km 8x10/100/1000M UTP RJ45 (MDI/MDIX 自動検知をサポート) |
| 標準 | IEEE802.3、IEEE802.3U、IEEE802.3ab、IEEE802.3z、IEEE802.1d STP、IEEE802.1w RSTP、IEEE802.1s MSTP、ITU-T G.8023 EPR/Y.1344、IEEE802.1Q、IEEE802.1X、IEEE802.3ad、 IEEE802.3x、IEEE802.1ad、IEEE802.1p、IEEE802.1ab、IEEE802.3az |
| VLAND ID | 4096 |
| ジャンボフレーム | 9.6KB |
| MACアドレステーブル | 8K |
| スイッチング機能 |
送信モード: ストレージおよび転送 転送遅延: <10us システム帯域幅: 58Gbps(非渋滞時) DRAMサイズ: 128M フラッシュサイズ: 16M |
| ネットワークメディア |
10BASE-T: CAT3、CAT4、CAT5 非シールドツイストペア (≤100m) 100/1000BASE-TX: CAT5 以上のシールド付きツイストペア(≤100m) SFPポート伝送距離：20Km、40Km、60Km、80Km、100Km |
| LED | 電力、ネットワーク、ファイバー、バイパス |
| 電源 |
入力電圧: DC 12-52V 無負荷電力: 5W 逆接続: サポート |
| 環境 |
使用温度：-40～75℃ 保存温度：-40～85℃ 使用湿度：10%～90%、結露なきこと 保存湿度：10%～95%、結露なきこと |
| 業界標準 |
ESD: IEC61000-4-2、±15KV 空中、±6KV 接触 EFT: IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
|
認証 |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD:EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC パート 15 サブパート B(クラス B)ANSI C63.4:2014 |
| 機械情報 |
シェル: 波形金属シェル 安全クラス: IP40 寸法: 158 x 115 x 60mm 取り付け方法：Dinレール/壁取り付け 正味重量/総重量: 0.75Kg/0.9Kg |
| 保証 | 1年以内に交換してください。 3年修理 |
管理機能
光バイパススイッチの特長
| 製品名 | ファイバーバイパス光スイッチ |
| 電源インターフェース | 標準的な産業用端子台。 |
| 極性保護 | サポート |
| 光ファイバーインターフェース | LC |
| 波長範囲 | 850±40/1300±40nm; 1260~1650nm |
| 試験波長 | 850/1300nm; 1310/1550nm |
| インサートロス | 標準:0.6 dB 最大:1.0 dB標準:0.6dB 最大:1.0dB |
| リターンロス | MM≧30dB SM≧50dB |
| チャンネルクロストーク | MM≧35dB SM≧55dB |
| 分極損失 | ≤0.05dB |
| 波長損失 | ≤0.05dB |
| 温度損失 | ≤0.05dB |
| 再現性 | ≤0.05dB |
| 動作電圧 | 3.3V-5V |
| 寿命 | ≧100000000回 |
| 切り替え時間 | ≤10ミリ秒 |
| 送信光パワー | ≤500メガワット |
| 環境 |
使用温度:-20°～ 70°C 保存温度：-40°～85°C |
接続図
1. デュプレックスSFP光モジュール
QCフレームワーク
1.規格：ISO9001、CE、FCC、RoHS、IEEE、ITU-Tに準拠。顧客の仕様とパフォーマンスのベンチマークに合わせます。
2.プロセス：IQC→生産管理→機能試験→環境試験→バーンイン→最終検査。
3. 主要なテスト: スループット、VLAN/QoS、PoE、波長精度、OSNR、電力安定性、耐久性 (-40~75°C)。
4. ツール: OSA、トラフィック ジェネレーター、プロトコル アナライザー、環境チャンバー。
5. 管理: 完全なトレーサビリティ、QC 記録、RCA およびフィードバックによる継続的改善。
よくある質問
スイッチは 155Mb/s トランシーバをサポートしていますか?
A: はい、光速度は 100M/1000M/2500M です。管理インターフェイスで 100M の速度を設定してください。メガビット モジュールは動作しています。
私のロゴを印刷することは可能ですか?
A: はい、通常はデバイスの上部パネルにあります。
電力サージとは何ですか?
答え: 6KV。これは現在市場で人気のある標準です。
スイッチはリング プロトコルをサポートしていますか?
A: はい、当社のスイッチはリング構成の STP/RSTP/MSTP および ERPS をサポートしています。
包装内容明細書
初めて商品をご利用になる際は、まずパッケージが揃っているか、付属品が揃っているかをご確認ください！
注: ファイバートランシーバーと電源アダプターはパッケージに含まれていないため、個別に購入する必要があります。
