EtherCAT スタンドアロン I/O モジュール
製品の特徴
仕様
| モデル | OM52xS EtherCAT スレーブ モジュール |
| テクニカル仕様 | |
| 動作電圧 | 24VDC (18VDC~28VDCの電圧範囲) |
| 運用電流損失 | 異なる製品モデルに基づいて,詳細については製品説明書を参照してください. |
| 電力保護 | 反逆接続保護,電圧吸収 |
| 通信インターフェイス | 2*RJ45 |
| 電源端末型 | コネクタがプラグインされ,ワイヤリングの接続ポートはスクリュー |
| 信号端末型 | 接続,直接プッシュイン配線ポートに |
| 表示表示 | 電源,NET緑色指示灯,SF赤色指示灯,IO信号緑色指示灯 |
| 議定書 | EtherCAT |
| マスター・スレーブカテゴリー | スタンドアロンのスレーブデバイス |
| 主なIOポイント | はい,詳細は注文データを参照してください. |
| 超電流保護の限界値 | 1.5A 5ms |
| IO 応答時間 | 最低500us |
| 拡張性 | エクステンションをサポートしない |
| ケーブル長さ (遮蔽) | 最大500m |
| ケーブル長さ (シールドなし) | 入力ポイントの最大長さは300mで,出力ポイントの最大長さは150m |
| スレーブ ステーション 設定 | |
| アドレス設定 | ダイヤルスイッチまたはマスターステーションによる設定 |
| 各セグメントの最大駅数 | 255 (サポートステーションの具体的な数はマスターステーションによって決定されます) |
| 労働環境 | |
| 作業温度 | -20~60°C |
| 作業湿度 | 5%~90% (不凝縮) |
| 保護度 | IP20 |
| 尺寸 (l*w*h) | 27mm*94mm*114mm |
梱包箱
注文 詳細
| 仕様 | 製品番号 |
| OM521Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DI (共通アンード/共通アンード入力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM521S-1BL22-ECT |
| OM522Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DO (PNP出力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM522S-1BL22-ECT |
| OM522Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤルコード,製品には32DO (NPN出力) が付属しています.内部バスの拡張モジュールをサポートしない, IP20 保護レベル,DN35 ディンレール設置をサポート |
OM522S-1NL22-ECT |
| OM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定する8ビットダイヤルコード製品には16DI (共通アンード/共通アンード入力) と16DO (PNP出力) が付属しています, 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1BL22-ECT |
| OM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル,製品には16DI (共通アンード/共通アンード入力) が付属しています.16DO (NPN出力), 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1NL22-ECT |
| OM523Sスタンドアロンモジュール,SM523Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,8ビットダイヤルコード設定ステーションIDアドレス製品には16DI (共通アンード/共通アンード入力) と12DO (リレー出力) が付属しています, 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM523S-1HJ22-ECT |
| OM524Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル製品には16DI (共通アノード/共通アノード入力) と16DIO (NPN入力/NPN出力設定可能) が付属しています, 2方向グループ構成),内部バス拡張モジュールをサポートしません,IP20保護レベル,DN35din-rail設置をサポートします |
OM524S-2NL22-ECT |
| OM525Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル製品には16DO (NPN出力) と16DIO (NPN入力/NPN出力設定可能) が付属しています, 2方向グループ構成),内部バス拡張モジュールをサポートしません,IP20保護レベル,DN35din-rail設置をサポートします |
OM525S-3NL22-ECT |
| OM526Sスタンドアロンモジュール,EtherCATバス,2つのRJ45ポート,24VDC電源,ステーションIDアドレスを設定するための8ビットダイヤル.製品には16DIO (NPN型,2チャネルグループ構成の入力または出力), 内部バス拡張モジュールをサポートしません, IP20 保護レベル, DN35 din-rail 設置をサポートします |
OM526S-1NH22-ECT (計画製品) |
サイズ

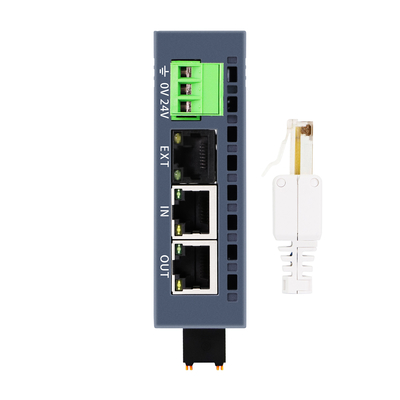

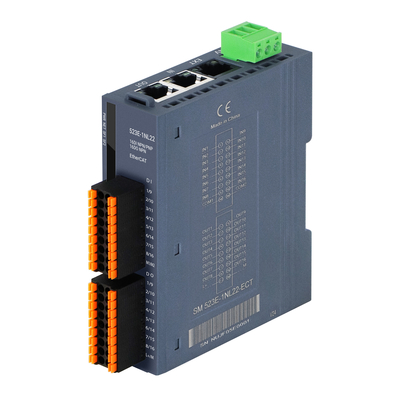

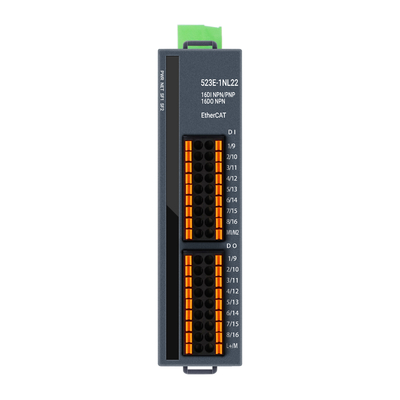

製品写真
