オリコン産業管理エスネットバイパスファイバースイッチ
産業ネットワークスイッチへの導入
IM-FBS240GWは,以下の機能をサポートする10/100/1000 Mbpsの産業用ファイバーバイパススイッチです.
ファイバーバイパスは,光学通信と保護システムの不可欠な部分として,
ファイバーパスのスイッチは
バイパスファイバースイッチの仕様
| 港 |
2 x 100M/1G/2.5G SFP ポート SM: 1310nm/1550nm,20Km; 1490nm/1550nm,40~120Km MM: 1310nm, 2km; 850nm, 500m 4x10/100/1000M UTP RJ45 ((MDI/MDIX自動検出をサポートする) |
| スタンダード |
IEEE 802 について3IEEE802.3U,IEEE802.3ab,IEEE802.3z IEEE802.1d STP,IEEE802.1w RSTP,IEEE802.1s MSTP,ITU-T G.8023 EPR/Y1344 IEEE802.1Q,IEEE802.1X,IEEE802.3ad,IEEE802.3x IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az について |
| VLAND ID | 4096 |
| ジャンボフレーム | 9.6KB |
| MAC アドレス 表 サイズ | 8K |
| 切り替え機能 |
送信方式:保存と転送 転送遅延: <10us システム帯域幅: 58Gbps (交通渋滞以外の場合) DRAMサイズ: 128M フラッシュサイズ: 16M |
| ネットワークメディア |
10BASE-T:CAT3,CAT4,CAT5 シールドなしの扭曲ペア ((≤100m) 100/1000BASE-TX:CAT5以上 シールドされた扭曲ペア ((≤100m) SFPポートの送信距離: 20Km, 40Km, 60Km, 80Km, 100Km |
| LED |
電力,ネットワーク,ファイバー PWR:パワー FX:ファイバーポート (1/2) オレンジ:リンク/ACT 緑: 1000M ネットワーク速度 (100Mb/s) の場合はオフ) |
| 電源 |
余剰入力電圧:DC12-52V 負荷なしの電源: 5W バック接続: サポート |
| 環境 |
作業温度: -40~75°C 保存温度: -40°C~85°C 作業湿度 10%~90% 凝縮しない 貯蔵湿度: 10%~95%,冷却しない |
| 産業基準 |
ESD:IEC61000-4-2, ±15KV空気, ±6KV接触 EFT:IEC61000-4-4,一般的 ±6KV 波長:IEC61000-4-5,差分 ±2KV,一般±6KV |
| 認証 |
CE-EMC:EN 55032:2015+AC:2016+A1:2020+A11:2020 EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD:EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63 について4:2014 |
| メカニカル情報 |
殻: 波紋金属殻 安全クラス:IP40 サイズ: 158 x 115 x 60mm 装着方法: ディンレール/壁装着 純重量/総重量:0.75kg/0.9Kg |
| 保証 | 1年以内に交換 3年修理 |
管理の特徴
オプティカルバイパス特性
| 製品名 | ファイバーバイパス |
| パワーインターフェース | 標準的な産業用ターミナルブロック |
| 極性保護 | 支援 |
| 光ファイバーインターフェース | LC |
| 波長範囲 | 850±40/1300±40nm; 1260~1650nm |
| 試験波長 | 850/1300nm; 1310/1550nm |
| 損失を挿入する | タイプ:0.6 dB 最大:1.0 dB タイプ:0.6dB 最大1.0 dB |
| 返済損失 | MM≥30 dB SM≥50 dB |
| チャネルクロスストック | MM≥35 dB SM≥55 dB |
| 偏振損失 | ≤0.05 dB |
| 波長損失 | ≤0.05 dB |
| 温度減少 | ≤0.05 dB |
| 繰り返し可能性 | ≤0.05 dB |
| 稼働電圧 | 3.3Vから5V |
| 使用寿命 | ≥100000000回 |
| 切り替える時間 | ≤10 ms |
| トランスミッション・オプティカル・パワー | ≤500mW |
| 環境 |
作業温度:−20°~70°C 保存温度:-40°C~85°C |
よくある質問
スイッチは 155 Mb/s トランシーバーに対応していますか?
A: はい,光学速度は100M/1000M/2500Mです. 管理インターフェースで100M速度を設定してください. メガビットモジュールは動作しています.
私のロゴを印刷することは可能ですか.
A: はい,通常 装置 の 上部 の パネル に あります.
検査用のサンプルユニットはどうしたら手に入りますか?
A: アマゾンには多くの店舗があります. 知っているなら,ブランドのオリンコムやモデル名を検索してください.
スタンダード購入も可能です
電源の波動は?
A: 6KVです これは現在市場でも人気のある標準です
スイッチはリングプロトコルを サポートしていますか?
A: はい,私たちのスイッチはリング構成のためのSTP/RSTP/MSTPとERPSをサポートします.

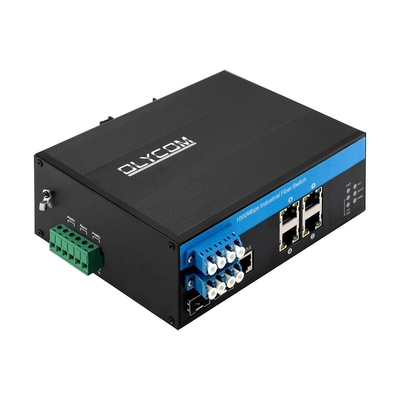

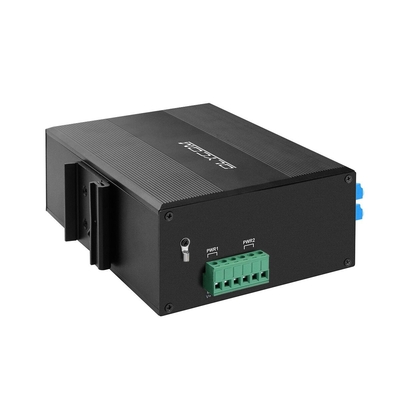

製品写真
