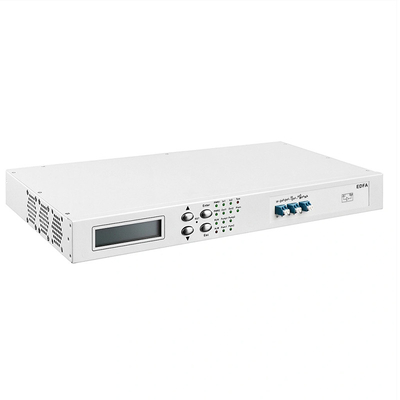

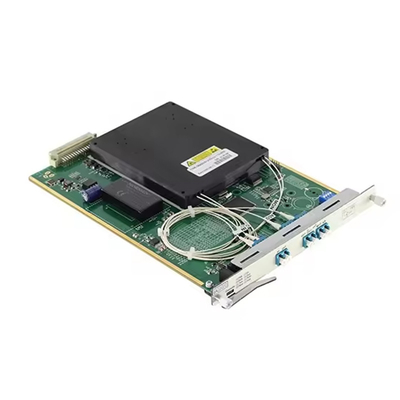

EDFA 1U ラックまたはカードタイプ エルビウム製の繊維増幅板
| 機能 | 記述 | |
| 作業波長範囲 | 標準型:1529nm~1561nm 拡張型:1528nm~1568nm | |
| EDFAタイプ | OBA パワー増幅 | OPA パワー増幅 |
| 最小入力光電源 | -22dBm | -32dBm |
| 最大出力光電源 | +20dBm | +16dBm |
| 最大増幅 | 17dB | 20dB |
| 騒音数 | <5.5dB | |
| 平らさを増す | <1.5dB | |
| 特許技術 | 支持増幅ロック,増幅調整可能,一時制御技術,出力光学電源の自動シャットダウン | |
| ネットワーク管理機能 |
EDFAの動作状態のリアルタイムモニタリングをサポートします. サポートポンプ停止限界値と自動復旧時間設定機能 |
|
| 占めるスロット数 | サポート OSP3800 全シリーズシャシー,1スロット (0.5U) | |
| オプティカルインターフェース | LC/UPC | |
| 最大電力消費量 | 15W | |
| MTBF | >100,000時間 | |
製品の特徴
(1) CバンドDWDMシステムの光学増幅をサポート
(2) オプションのOSC入力信号増幅機能をサポートする
(3) サポート パワー増幅,ライン増幅 (二次光学増幅),前増幅
(4) IPベースのグラフィックSNMPネットワーク管理,ネットワーク管理方法CLI,Web
(5) パンプ駆動電流, パンプ出力, パンプスイッチ, パンプ温度, 入力光学電源, 出力光学電源, モジュール温度
(6) 配置可能なポンプスイッチ,AGCモード,APCモード (調節可能な入力と出力光電源) をサポートする
(7) オプティカルモニタリングポート (MON) をサポートする
インターフェースの定義
| インターフェース | ポイント | 機能/説明 |
| 中へ | EDFA入力インターフェース | 小型の信号の光学電源入力ポート |
| 外へ | EDFA出力インターフェース | EDFA 増幅出力 オプティカルポート |
| OSC_IN | 監視チャンネル入力ポート | ネットワーク管理情報を送信するためにネットワーク管理カードSFP TXへのリンク. |
| OSC_アウト | 監視チャンネル出口ポート | ネットワーク管理カード SFP RX にリンクし,ネットワーク管理情報を送信する. |
| MON | 監視港 | EDFAのパフォーマンスモニタリングインターフェース,リンクOPMまたはスペクトロメーター |
インディケーター説明
| インターフェース | ポイント | 記述 |
| PWR | EDFA パワー インジケーター | オン,EDFAの電源は正常に,オフ,電源障害. |
| 実行する | EDFAの運用指標 | オン,EDFAは正常に動作している.オフ,操作が不具合です. |
| 中へ | EDFA入力アラーム表示 | オン,インプットが異常です.オフ,インプットが正常です. |
| 外へ | EDFA出力アラーム表示 | オン,出力は異常,オフ,出力は正常です. |
| トム | EDFA モジュールの温度アラーム指示器 | オンでEDFAモジュールの温度が異常でオフでモジュールの温度が正常です |
| Ptm | ポンプ温度アラーム指示 | ポンプの温度が異常で ポンプの温度が正常で |
| パンプ | パンプの警告表示 | パンプがオン,オフ,ポンプがオンです |
| パム | パンプ電流警報指示 | ポンプの電流が正常でない場合,オン/オフ:ポンプの電流が正常です. |
