2/4/8チャネル C21~C28 オプティカル アドドロップ マルチプレクサー カード
製品の特徴
(1) サポート 2/4/8チャネル追加と落とし
(2) プラグインプレイ:設定は必要ない
(3) 緑の製品:完全に受動的で,電源も冷却も不要
(4) 挿入損失が少ない
2CH 最大挿入損失 ≤1.5dB
4 CH 最大挿入損失 ≤3dB
8CH 最大挿入損失 ≤4.5dB
仕様
| 機能 | CWDM OADM | DWDM OADM | |||||||||
| チャンネル番号 | 1 | 2 | 4 | 8 | 16 | 1 | 2 | 4 | 8 | 16 | |
| 動作波長 (nm) | 1260~1620年 | 1525~1565 年 | |||||||||
| 事業形態 | ITU-Tグリッド | ITU-Tグリッド | |||||||||
| 中央波長 (nm) | 20 | 0.8nm ((100GHz) | |||||||||
| チャンネル挿入損失 (dB) | インドロップ | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 |
| 追加 ---- 削除 | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 | |
| 入--出する | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 | ≤0.8 | ≤12 | ≤18 | ≤26 | ≤45 | |
| 平らさ (dB) | ITU±65 | ||||||||||
| 隣接するチャネル隔離 (dB) | ≤0.5 | ||||||||||
| 隣接しないチャネル隔離 (dB) | ≥30 | ||||||||||
| リターン損失 (dB) | ≥40 | ||||||||||
| 平らさ (dB) | ≥50 | ||||||||||
| 占拠されているスロット番号 | OSP3800シリーズのシャシをサポートする,スロット1つを占める, (0.5U) | ||||||||||
| オプティカルインターフェース | LC/UPC | ||||||||||
| 最大電力消費量 | 5W | ||||||||||
| MTBF | >100000時間 | ||||||||||

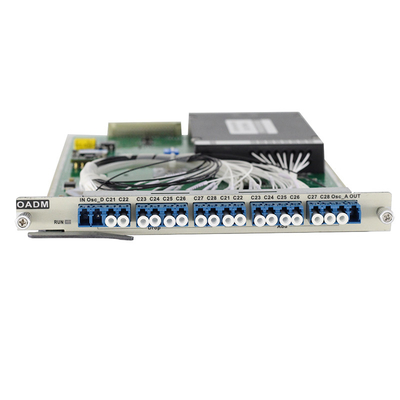

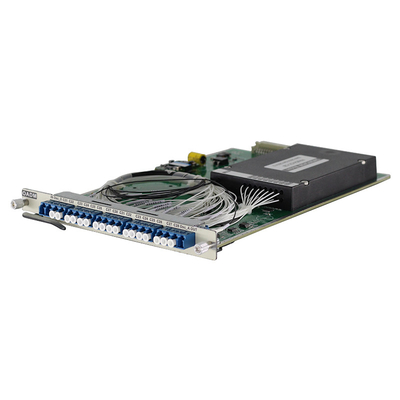

製品図
紹介
OADMボードはWDMシステムの重要な部分である.
OADM モジュールによる光波長チャネルのダイナミックな再構成を実現できる.
つまり it can dynamically adjust the wavelength resource and fiber path in optical path layer according to the change of traffic and demand in transmission network path and make the most effective use of network resources.
