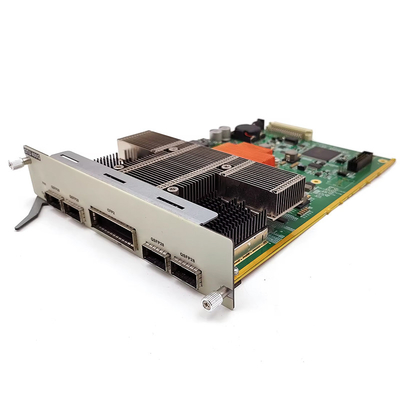

Olycom 400G Muxponder CFP2 DWDM オプティカルトランスポートユニット
紹介
製品パラメータ
| 機能 | 記述 |
| インターフェース |
1クライアント側インターフェイス: 4,QSFP28に基づいてプラグイン可能 2ラインサイドインターフェース: 1,CFP2をベースに,プラグイン可能な,一貫した PDM-QPSK |
| ラインモード | 1 400G サービスの透明な送信をサポートするクライアント側で100Gサービスオプティカル信号の4チャンネルを400G速度のDWDM標準波長オプティカル信号の1チャンネルに変換できる |
| リピートモード | 400G波長電気リレーをサポートする |
| 支援事業の種類 |
100GE OTU4 |
| WDM技術 | サポート DWDM: Cバンド 50GHz 96波調節可能 |
| FEC技術 | SDFEC をサポートする |
| 占めるスロット数 | サポート OM3800 全シリーズシャシー,2 スロット (1U) |
| ネットワーク管理機能 |
l ポートの動作状態のリアルタイムモニタリングをサポートします:光電源の送信,光電源の受信,温度など l ポートループバック機能とポートシャットダウン機能をサポート |
| 最大電力消費量 | 50W (光学モジュールを含む) |
| MTBF | >100,000時間 |

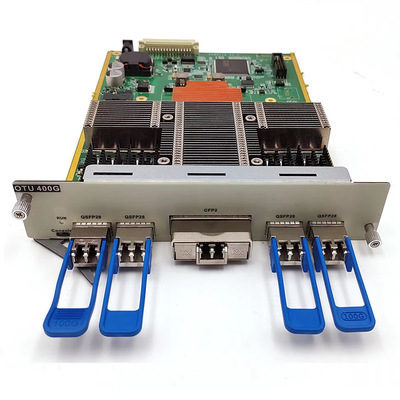

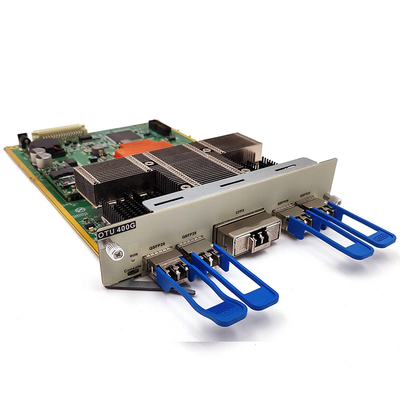

製品インターフェース
| ポイント | インターフェース | 記述 |
| CFP2 インターフェース | TX | モジュール出力光学インターフェース |
| Rx | モジュール入力光学インターフェース | |
| QSFP28インターフェース | QSFP28 | モジュールの入力と出力の光学インターフェース |
| インターフェース | ポイント | 記述 |
| 実行する | OTU カード操作指標 |
オン,OTUの動作は正常に オフ,OTU 動作障害 |
| QR1 | ブランク1モジュール側受信光指示灯 |
ライト受信は正常です オフ,光受信は異常です |
| QR2 | ブランチ2モジュール側受信光指示 |
ライト受信は正常です オフ,光受信は異常です |
| QR3 | ブランク3モジュール側接光指示器 |
ライト受信は正常です オフ,光受信は異常です |
| QR4 | ブランチ4モジュールの横接光受信指示器 |
ライト受信は正常です オフ,光受信は異常です |
| CR | ラインサイドモジュール受信光指示器 |
ライト受信は正常です オフ,光受信は異常です |
図
OTU カード管理インターフェース
OTU カードの設定
1装置の受信電源アラームの制限値設定
光学モジュールの受信電源アラームの限界値は,ネットワーク管理で設定できます.受信電源が限界値を下回ると,装置は,アラームを誘発し,業務に影響を及ぼさず,注意を払うためにメンテナンススタッフに通知します
2. ALSモード設定
ALS機能はネットワーク管理システムで設定できます.ALS機能が有効であれば,光学モジュールは光を受け付けません.側側の光学モジュールは光を発しない.
品質管理の概要
ネットワークおよび光通信製品の信頼性は,孤立したテストステップよりも,よく構造化された品質システムに依存します.
OLYCOMでは,品質管理は,コンポーネントの調達から最終配達まで,製品ライフサイクル全体にわたって実施され,実際の配備環境で一貫したパフォーマンスを確保します.
すべての材料は,生産前に検証されます. including optical modules, electronic components, and mechanical structures.自動検査システムは,組み立ての正確性を維持し,変動を減らすために使用されます..
各製品には,データ送信パフォーマンス,機能運用,および適用される場合の電源配送をカバーする機能的検証が行われます.波長精度などのパラメータ信号品質とトランスミッションの安定性は 慎重に評価されています
温度変動,湿度露出,機械的ストレスを含む 極端な条件下でテストされます.extended run-time testingは,潜在的な早期失敗を特定するために行われます..
すべてのユニットは 輸送前に最終的な検査を受けます 完全な追跡が 文書化されたテスト記録とコンプライアンスデータによって裏付けられています
OLYCOMは,標準化されたプロセスを継続的な改善と組み合わせて, 安定した,耐久性のある,そしてフィールド準備のよいネットワークソリューションを保証します.
