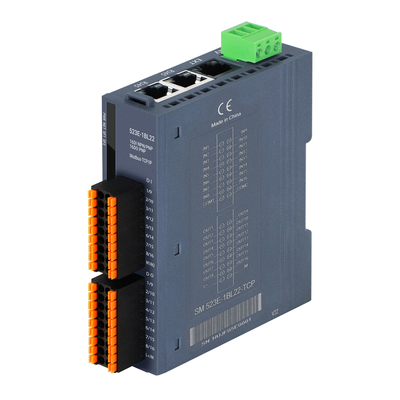

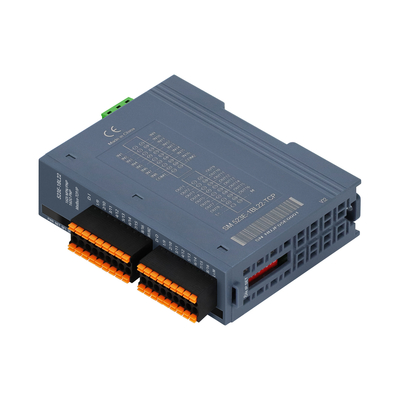

| モデル | OM523E分散式スケーラブルカップラー |
| 稼働電圧 | 24VDC (18VDC~28VDC) |
| 稼働電流消費量 | 製品モデルによって異なります (製品説明書参照) |
| 電力保護 | 反逆接続保護,電波吸収 |

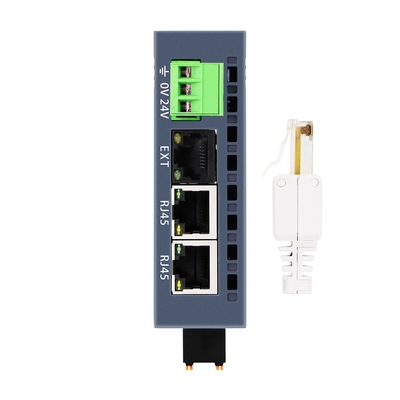

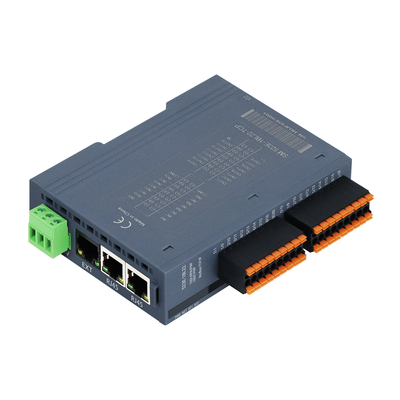

| 通信インターフェース | 2*RJ45 |
| 拡張モジュールインターフェース | 1*RJ45 |
| 電源端末型 | プラグインコネクタ,スクリュー端末 |
| 信号端末型 | プラグインコネクタ,直接プラグインPUSH-IN接続ポート |
| 表示する指標 | パワー表示,NET緑表示,SF赤表示,IO信号緑表示 |
| 議定書 | モッドバス-TCP/IP |
| 奴隷 と 主 の 類 | 独立したスレーブデバイス |
| 機内 I/O ポイント | 入手可能 (詳細は注文データ参照) |
| 超電流保護の限界値 | 1.5A 5ms |
| I/O応答時間 | 最低5ms |
| 拡大 する 能力 | 16つのEM500E-EMモジュールの拡張をサポート |
| キャベルの長さ (シールド) | 最大500m |
| キャベルの長さ (遮蔽されていない) | 入力:最大300m,出力:最大150m |
| IP 設定 | DIP スイッチまたは Web ページによって設定 |
| 各セグメントの最大駅 | 255 (マスターステーションの制限がある) |
| 作業温度 | -20°Cから60°C |
| 作業湿度 | 5%~90% (冷却しない) |
| 保護レベル | IP20 |
| サイズ (L*W*H) | 27mm*104mm*114mm |
| 仕様 | 製品番号 |
|---|---|
| OM521E垂直内部バス分散式拡張式コップラー,Modbus-TCPバス,3つのRJ45ポート,WellAUBUSバックプレーンバス,24VDC電源,ステーションIPアドレスの8ビットダイヤル設定搭載32DI (共通カソード/共通アノード入力)IP20保護,DN35レール装置 | OM521E-1BL22-TCP |
| OM522E垂直内部バス分散式スケーラブルカップラー,Modbus-TCPバス,3つのRJ45ポート,WellAUBUSバックプレーンバス,24VDC電源,ステーションIPアドレスの8桁のダイヤルコード搭載32DO (PNP出力)IP20保護,DN35レール装置 | OM522E-1BL22-TCP |

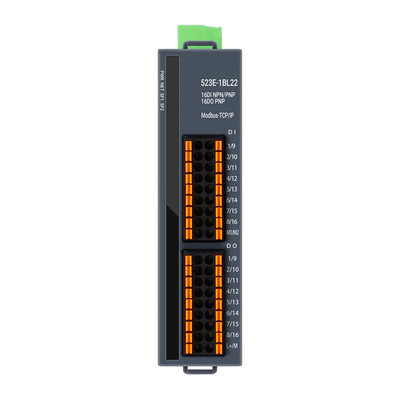

| OM523E垂直内部バス分布式拡張式コップラー,Modbus-TCPバス,3つのRJ45ポート,WellAUBUSバックプレーンバス,24VDC電源,ステーションIPアドレスの8ビットダイヤル設定16DI (共通カソード/共通アノード入力), 16DO (PNP出力),IP20保護,DN35鉄道装置 | OM523E-1BL22-TCP |
