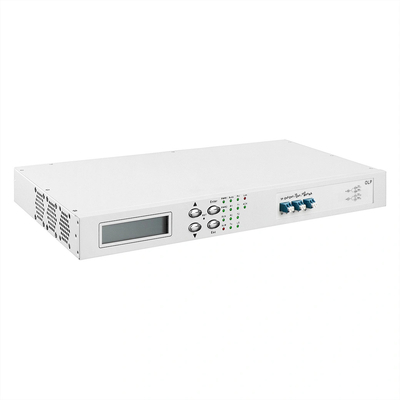

光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ

1ペア
MOQ
negotiable
価格
光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
製品名: 光線保護スイッチ
サイズ: 1U 標準サイズ
タイプ: 1+1 保護
電源入力: AC100~240V
基本情報
起源の場所: シェンゼン,中国
ブランド名: Olycom
証明: CE RoHS FCC ISO9001
モデル番号: OM3800-OLP
お支払配送条件
パッケージの詳細: 箱に1ペア
受渡し時間: 5~10仕事日
支払条件: T/T パイパール
供給の能力: 1000組/月
製品の説明

オリコムOLP光ファイバー線路保護システム



パラメータ



シャーシ スタンドアロン 1U シャーシ
動作温度 -5°C+55°C
相対湿度 5%~95% 凝縮しない
保存温度 -20°C~75°C
電源 AC 220V/50 ̇60Hz,DC ((-36 ̇-72) V の二重電源
サイズ 標準 19'ラック 1U (483*249*44mm)
最大電力消費量 40W

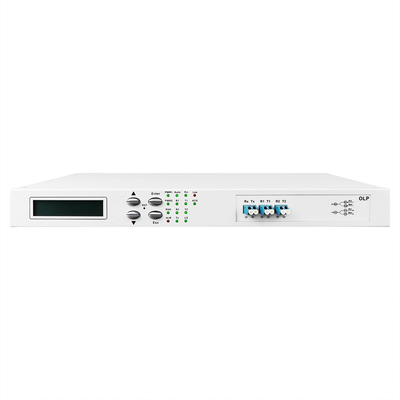

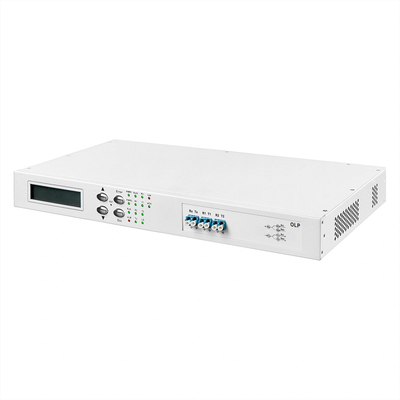

フロントパネル



光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ 0



記述



1) オプティカルインターフェース説明: 機器パネルのフレンズは信号インターフェースです.

2) 光ファイバー接続ケーブルを外す際には,硬い物体や塵やその他の汚れが光出口に触れて損傷したり汚染したりするのを防ぐために,ダストキャップで覆ってください.

3) LCDディスプレイ:入力および出力光学電源およびその他の関連情報を表示します.

4) ▲"上"キー ▼"下"キー Enter"OK"キー Esc"キャンセル"キー

5) RST: ハードウェアリセットと操作ボタンによるハードウェア初期化をサポートする.



バックパネル



光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ 1



記述



1) 電源スロット (PIU) はデバイスの裏側にあり,AC (APU) /DC (DPU) をサポートするオプションであり,電源のホットバックアップは1+1です.

2) インディケーターライト:PWR:オン:正常電源;オフ:電源がないか異常.

3) RJ45 イーサネット インターフェース,RS-232 シリアルポート: デバイスモニタリング データ情報のための通信インターフェース.



主要 な 特徴



  1. 通信中断時間を短縮し,保守効率を向上させ,非常に短時間で通信を自動的に復元します
  2. ライン障害による様々な損失を減らす
  3. 送電網の信頼性を高め,事業者のサービスの質を向上させる
  4. 作業路線とバックアップ路線の任意のスケジューリング (ラインメンテナンス,切断スケジューリング)
  5. スクリーン表示,メインとバックアップ光ファイバーのリアルタイムモニタリング,透明な送信
  6. 設備の管理と保守を容易にするため,システム全体の遠隔および近距離制御をサポートする.



OLP: 1+1





光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ 2



仕様



機能 仕様
作業波長範囲 1260nm~1650nm
OLP型 OLP-1+1 (二重送信と選択受信)
切り替える時間 <15ms
損失を導入する 作業路線 <4dB
代替経路 <1.2dB
モニターの光学電源範囲 -50 dBm ~+25 dBm
オプティカルインターフェース LC/UPC (オプション)
最大電力消費量 5W
MTBF >100,000時間



インターフェースの定義



インターフェース 記述 機能/接続
Rx OLPのローカル出力インターフェース ローカルデバイスのRXポートに接続
TX OLPのローカル受信インターフェース ローカルデバイスのTXポートに接続
R1 メインルート受信インターフェース ピア T1 に接続する
T1 メインルート出力インターフェース ピア R1 に接続する
R2 バックアップルート受信インターフェース ピア T2 に接続する
T2 バックアップルート出力インターフェース ピアR2に接続する



指標の定義



インターフェース 記述 機能
PWR1/PWR2 OLPの電源指標

OLPの電源は正常だ

切断,電源障害

実行する OLP システムの指標

OLPは正常で動いています

オフ,操作障害がある.

ACK OLP命令の返信指示

戻る指示がある

戻る指示はない

ロス OLP信号表示

オン,光信号が失われます

信号が消えた

ALM OLP 警報表示 光信号も異常な入力と出力もない
オート OLPの動作モード表示

オン,自動モードで動作する

停止: マニュアルモードで動作

R1 OLP メインルート受信指示

オン,受信は正常です

オフ,受信が異常だ

R2 OLPバックアップルート受信指示

オン,受信は正常です

オフ,受信が異常だ

T1 OLP メインルート出力指標

オン,出力は正常です

オフ,出力は異常だ

T2 OLPバックアップ路線出力指標

オン,出力は正常です

オフ,出力は異常だ

プリ メインルート作業指標 主要な路線で作業



設定



1. 作業モード設定



装置は,手動モードと自動モードの2つの動作モードを提供します.

マニュアルモードは,デバイスの稼働と強制切換に使用されます.

(1) ネットワーク管理を通じて自動と手動を選択する.

(2) デバイスボタンを選択し,デバイスパネルボタンを長時間押して,Autoライトが消えるまで (マニュアルで動作) またはライトアップ (自動で動作)

操作者が操作を完了した後,機器は自動動作モードに置く必要があります.そうでなければ,保護障害事故が発生する可能性があります.

注: デバイスは,自動モードから手動モードへの自動戻りをサポートしており,工場のデフォルト設定では戻り時間は5分です.



2主要ルート設定



デバイスはメインルート設定を提供します.顧客はニーズに応じてR1またはR2をメインルートとして選択できます.工場デフォルトはR1をメインルートとして選択できます.



3. 作業路線設定



工場デフォルトのR1は主作業ルート (Pri),R2はバックアップ作業ルート (Sec) である.

装置が自動動作モードにあるとき,装置は自動的に路線条件に基づいて作業路線を選択します.

(1) 1つのルートしか利用できない場合:利用可能なルートに対応する運河の作業

(2) 両方の経路が利用可能である場合:時間の中で最初に動作する経路に対応する経路 (バックアップチャンネルで動作する場合,デバイスは5分後に自動的にメインチャンネルに戻ります.装置がスイッチバック機能を起動する条件で).

手動でルートを選択する場合は,デバイスを手動モードに設定し,パネルボタンを介して作業ルートまたはネットワーク管理を設定します



4. スイッチの限界電源値設定



デバイスの初期切換電力の限界値は -30dBmです.ユーザーはデバイスの種類と相手のラインの実際の状況に応じて対応する設定を行うことができます.

基本原理:スイッチスロージングル電力の値は,光通信機器の最小受信電力の値よりわずかに大きく,差は0.5~1dBです.(最低受信電源値は,システムサービス全体の正常な伝送を保証する条件です).



5. スイッチバックモード設定



スイッチバックの定義:自動モードでは,デバイスはバックアップ状態からメイン状態に切り替える. "自動スイッチバック"または"自動スイッチバックなし"に設定することができます."自動非スイッチバック"モードで, 切り替え条件が満たされている場合でも (主要路線とバックアップ路線の両方が正常に),バックアップ路線は自動的にメイン路線に切り替わることはありません.



6. スイッチバック遅延設定



装置が"自動スイッチバック"モードにあるとき,光路はバックアップ状態にあり,装置は自動モードで動作する.装置は,リアルタイムでメインとバックアップの経路で光検出を行うメインとバックパスの光電力がM時間 (0~999分) 内にいることを検出すると,デバイスは自動的にメインロード (Pri) 状態に戻ります.



適用する



光ファイバー・ライン・プロテクション (OLP) ユニット LED インターフェース付き スタンドアロンタイプ 3



記述



OLP TX は,顧客機器のTX発光ポートに接続されている.

RXは,顧客機器のRX光受信ポートに接続されます.

R1は,光ケーブルを通して反対のOLPデバイスT1に接続

R2は反対のOLP装置T2に接続

T1は反対のOLP装置R1に接続される

T2は反対端に接続されています. OLPデバイス R2ポート
