8ポートレイヤー2マネージドギガビット90W PoEスイッチ
産業用ファイバースイッチの仕様
| ポート |
2*100/1000/2500Mbps SFPポート SM: 1310nm/1550nm、20Km; 1490nm/1550nm、40～120Km MM: 1310nm、2Km; 850nm、500メートル 8*UTP PoEダウンリンク(PoE af/at/bt) 1*コンソールポート 1*6ピン電源端子台 2*アラーム出力 |
| プロトコル |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at IEEE802.3bt |
| スイッチング機能 |
伝送モード：蓄積転送 転送遅延：<10us システム帯域幅：36Gbps（トラフィックジャムなし） DRAMサイズ：128M フラッシュサイズ：16M VLAND ID：4096 MACアドレス表サイズ：8K ジャンボフレーム：9.6KB |
| ネットワークメディア |
10BASE-T：CAT3、CAT4、CAT5非シールドツイストペア（≤100m） 100/1000BASE-TX：CAT5以上シールドツイストペア（≤100m） |
| LED |

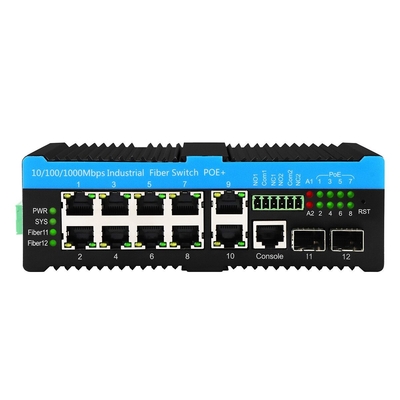

電源、システム、ネットワーク、PoE、ファイバー、アラーム PWR：電源、赤 SYS：システム、赤 ネットワークリンク/アクティビティ：緑色LED ネットワークデータレート：オレンジ色LED（1Gの場合ON） PoE：緑色アクティブ ファイバーリンク：緑 LEDアラーム：赤点滅 |
| 電源 |
入力電圧：48V（最大57V） PoE出力電圧：48V シングルPoE出力電力：15.4W/30W/60W/90W（ポート1～8） 動作温度：-40℃～+75℃（240W PoE出力時） 動作温度：-40℃～+55℃（480W PoE出力時） 最大予算：720W（耐用年数と放熱を考慮すると推奨されません） 逆接続：サポート |
| PoE配線 |
PoE af/at：1/2（V+）、3/6（V-） PoE bt：1/2（V+）、3/6（V-）、4/5（V+）、7/8（V-） |
| 環境 |
保管温度：-40℃～85℃ 動作湿度：10%～90%、結露しないこと 保管湿度：10%～95%、結露しないこと |
| 業界標準 |
ESD：IEC61000-4-2、±15KV空気、±6KV接触 EFT：IEC61000-4-4、一般±6KV サージ：IEC61000-4-5、差動±2KV、コモン±6KV |
| 認証 |
CE-EMC：EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD：EN IEC 62368-1: 2020+A11:2020 FCC：47 CFR FCC Part 15 Subpart B（Class B）ANSI C63.4: 2014 |
| 機械的情報 |

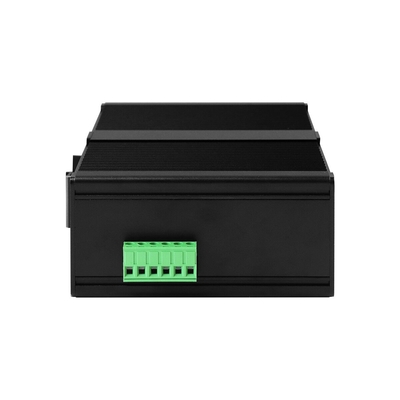

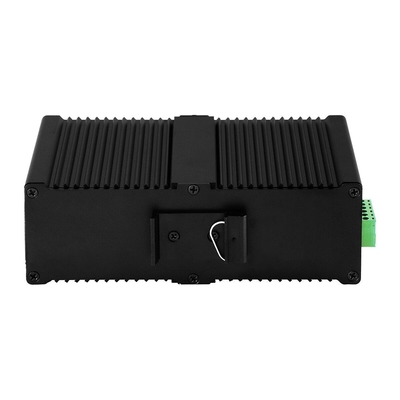

シェル：コルゲートメタルシェル、IP40グレードレベル 寸法：165*112*45.5mm 取り付け方法：DINレール取り付け 重量：0.75Kg/0.9Kg（正味/総重量） |
| 保証 | 3年間、生涯テクニカルサポート |
Web GUI
L2マネージドスイッチの紹介
IM-FP21008GWは、最大2.5G*のデータレートで、光ファイバーアップリンクポートを処理するための産業用ネットワークスイッチ（INS）の新しい標準を設定します。
動作温度は-40℃～+75℃で、個々のポート温度を監視および報告できます。
最大495Wの57VDC電源を受け入れ、8つの銅ポートで最大90W PoE電力を提供し、合計480Wを提供します。これにより、PTZドーム、LED照明、ワイヤレス製品などの最も要求の厳しいPoEアプリケーションに電力を供給できます。
G.8032V1/V2 Rapid Ringプロトコルに準拠しています。
重要な輸送および交通アプリケーションでテストされています。そのインテリジェントなPoE管理は、ポート1から始まる最大の電力優先度を割り当てます。デュアル銅線およびファイバーアップリンクにより、道路および周辺セキュリティシナリオで使用されるリングネットワーク構成のドロップアンドインサートが可能になります。
リブ付き温度分散シャーシ、6KVサージ保護、および過熱による損傷を防ぐためのユーザープログラム可能なポート熱保護（過熱シャットダウン）を備えた、屋外エンクロージャーアプリケーション向けに独自に設計されています。
IDFからMDFアプリケーションまで、さまざまなプロジェクトに最適なソリューションです。
CCTV PoEスイッチのアプリケーション
よくある質問
1、どのようなチップに基づいていますか？
Olycom：Vitesse
2、カスタマイズできますか？
Olycom：はい
ロゴ、モデル名、ラベル、PVCマスク、製品部品（取り付けキット、電源端子台など）などのOEMサービスをサポートしています。
3、10/100Mデバイスに接続できますか？
Olycom：はい
LANポートの場合、10/100/1000M自動感知です。
ファイバーポートの場合、Web GUIまたはCLI経由で100Mbpsの速度を設定してください。
4、必要に応じて、一部のポートのPoE機能をシャットダウンできますか？
A：はい
このシリーズのすべてのPoEマネージドスイッチは、PoE管理をサポートしています。
Web GUIまたはCLI経由でPoEステータスを設定してください。
5、SKD/CKDは行いますか？
A：はい
工場として、これを何度も扱ってきました。
