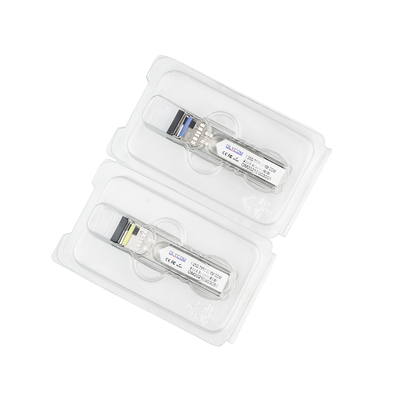

1.25G シスコ Sfp トランシーバー モジュール 20KM
シスコ SFP モジュールの導入
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 供給電圧 | Vcc | -0だった5 | 4.5 | V |
| 貯蔵温度 | ツ | -40歳 | +85 | °C |
| 動作湿度 | - | 5 | 85 | % |
推奨された運用条件
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | |
| 操作ケースの温度 | スタンダード | Tc | 0 | +70 | °C | |
| 拡張 | -20歳 | +80 | °C | |||
| 産業用 | -40歳 | +85 | °C | |||
| 電源の電圧 | Vcc | 3.135 | 3.30 | 3.465 | V | |
| 電源電流 | Icc | 300 | mA | |||
| データレート | 0.1 | 1.25 | Gbit/s | |||
光学および電気特性
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 | ||
| 送信機 | ||||||||
| 中央波長 | λc | 1260 | 1310 | 1360 | nm | |||
| スペクトル幅 (RMS) | Δλ | 3 | nm | |||||
| 側モード抑制比 | SMSR | - | - | - | dB | |||
| 平均出力 | パウト | -9 | 0 | dBm | 1 | |||
| 絶滅率 | 緊急事態 | 9.0 | dB | |||||
| データ入力スイング微分数 | VIN | 180 | 1200 | mV | 2 | |||
| 入力差阻力 | ZIN | 90 | 100 | 110 | オー | |||
| TXを無効にする | 無効にする | 2.0 | Vcc | V | ||||
| 有効にする | 0 | 0.8 | V | |||||
| TXの欠陥 | 欠点 | 2.0 | Vcc | V | ||||
| 普通 | 0 | 0.8 | V | |||||
| 受信機 | ||||||||
| 中央波長 | λc | 1530 | 1550 | 1570 | nm | |||
| 受容器の感受性 | -23歳 | dBm | 3 | |||||
| 受信機の過負荷 | -1 | dBm | 3 | |||||
| ローズ・デ・アセット | ロスト | -24歳 | dBm | |||||
| ローズ・アースート | ロサ | -38歳 | dBm | |||||
| LOS ヒステレシス | 0.5 | 4 | dB | |||||
| データ出力スイング差分 | ヴォート | 600 | 800 | 1000 | mV | 4 | ||
| ロス | 高い | 2.0 | Vcc | V | ||||
| 低い | 0.8 | V | ||||||
注文情報
| 部分番号 | 製品説明 |
| OSBL1G20D-35 | 1310T/1550R,1.25Gbps,LC,20km,0°C~+70°C,DDMで |
| OSBL1G20DI-35 | 1310T/1550R,1.25Gbps,LC,20km,-40°C~+75°C,DDMで |
