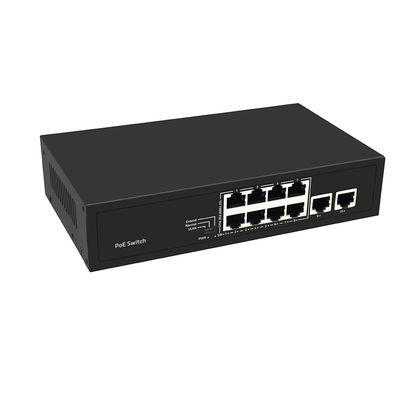

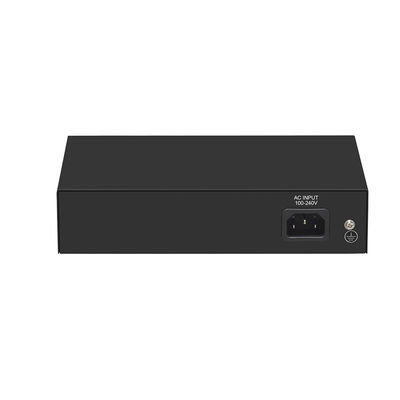

8-ポート 10/100M イーサネット CCTV PoE スイッチ
CCTV セキュリティ スイッチの特徴
- IEEE 802 に準拠する3IEEE 802.3u,IEEE 802.3af/at 規格
- 8*10/100M POE ポート + 2*10/100M イーサネット アップリンク ポート
- IEEE 802 に準拠する3IEEE 802.3u,IEEE 802.3af/at 規格
- イーサネットポートは10/100MアダプティブとPOE機能をサポートする
- ポートの自動フリップをサポートする (Auto MDI/MDIX)
- 適応装置に自動的に供給される
- パネル表示の監視状態とヘルプ障害分析
- VLAN モード,正規 モード,拡張 モードをサポート
- 流量制御モード:フル・デュプレックス IEEE 802.3x 標準,ハーフ・デュプレックス バックプレス 標準を採用
シンプルで便利なインストール・メンテナンス方法と豊富なビジネス機能により,ユーザーは安全で信頼性の高い高性能ネットワークを構築することができます.
主に,産業公園,建物,工場,鉱山,政府機関,住宅ブロードバンドなどのユーザーネットワークのコアまたは収束層に位置しています.
小規模中小企業,インターネットカフェ,ホテル,学校などのイーサネットアクセスシナリオで広く使用できます.
Fast Ethernet スイッチの仕様
| I/O インターフェース |
| パワー |
入力:AC 100-240V,50/60Hz |
| イーサネット |
8 ポート 10/100M PoE + 2 ポート 100M イーサネット アップリンク |
| パフォーマンス |
| 切り替え能力 |
2Gbps |
| トランスプット |
1.488Mpps |
| パケットバッファ |
448Kbit |
| MAC アドレス |
2K |
| ジャンボフレーム |
2048バイト |
| 転送モード |
保存し送る |
| MTBF |
100000時間 |
| スタンダード |
| ネットワークプロトコル |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (流れ制御)
|
|
PoE プロトコル
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
ネットワーク 中間
|
10BASE-T: カタ34UTP (≤100m) 5m以上
100Base-TX: Cat5またはそれ以上のUTP ((≤100m)
|
| 保護 |
| セキュリティ証明書 |
CE,FCC,RoHS |
| 環境 |
| 労働環境 |
作業温度:-10~50°C
保存温度:-40~70°C
作業湿度:10%~90% 凝縮しない
貯蔵温度:5%~95%,不凝縮
|
| 指示 |
| LED インジケーター |
PWR (電源) SW (DIP) 1-10 グリーン (リンク&データ) |
| DIP スイッチ |
VLAN:ポート隔離モード.このモードでは,スイッチのPoEポート (1-8) は互いに通信することができず,UPリンクポートとのみ通信できます.
普通の: 普通のモード,すべてのポートは互いに通信することができます, 送信距離は100メートル以内です, 送信速度は10M / 100M適応です;
拡張:リンク拡張モード,1-8ポート PoE電源とデータ送信距離は250メートルまで延長され,送信速度は10Mになります
|
| メカニカル |
| 構造の大きさ |
製品サイズ: 200*118*44mm
パッケージの寸法: 245*190*60mm
(N・W)0.61kg
(ジュリアン)0.89kg
|
| 梱包情報 |
カートン MEAS:520*320*400mm
梱包QTY: 20個
パッケージ重量:18.8KG
|
| 電源電圧 |
入力電圧:AC 100-240V
電源:52V1.85A
|
| パワー |
製品の電源:最大10W
POE電源:最大80W
|
| パッケージリスト |
スイッチ 1個,電源コード 1個,ユーザーマニュアル 1個,証明書 1個 |
商用 PoE スイッチの適用
梱包情報
- 標準パッケージには通常,メインデバイス,電源ケーブル,使用説明書が含まれます.
- 装置と包装箱の外側に製品ラベルがあります.
- 製品ラベルについては,あなたのロゴ/モデルを説明に追加してもよい.
- 韓国語/イタリア語/ロシア語...
よくある質問
1総電源予算はどれくらいですか? 総電源予算はどれくらいですか?
このスイッチは8 x 10/100M PoEポートを80Wの総PoE電源予算で提供しており,デバイスごとに単一のイーサネットケーブルを通じて最大8つのPoE対応デバイスに同時に電力を供給することができる.
IEEE 802.3af (15.4Wまでのポート) と IEEE 802.3at (30Wまでのポート) の標準に適合し,幅広いIPカメラ,ワイヤレスアクセスポイント,すべての主要メーカーから PoE電源を供給する他のデバイス接続されたデバイスの実際の需要に基づいて自動的に交渉され供給されます.
設置を計画する際には,すべての接続されたデバイスの総消費電力を計算して,80Wの総予算を超えないようにすることをお勧めします.この限界を超えると,特定のポートが不安定になり,接続されたデバイスへの出力が減少する可能性があります..
2拡張モードとは何か? 遠隔カメラの設置にどのように役立つのか?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable標準的なEthernetの100メートルの限界をはるかに超えています
これは特に大きな建物,駐車場,倉庫施設,キャンパスの環境では,カメラが中央スイッチから遠くに配置され,追加のケーブルを設置したり,中間スイッチを設置したりするのは費用がかかり,不可能なことですExtend モードでは,ポート 1 から 8 の送信速度は 10 Mbps で動作し,標準の IP カメラのビデオストリームには十分です.
100m以内の装置では,完全な10/100Mbpsの速度が必要であり,その代わりに正規モードを選択することができ,モード間の切り替えにはソフトウェアまたは管理インターフェースは必要ありません.
3VLAN モードとは何か? なぜ CCTV ネットワークで使うのか?
VLANモードは,DIPスイッチで起動し,8つのPoEポートを隔離し,各ポートが2つのアップリンクポートと個別に通信できるようにします.
CCTVの導入では,この機能は重要なセキュリティ機能であり,IPカメラが同じスイッチで他のカメラにアクセスしたり,干渉したりするのを防ぐことができます.このポート隔離アプローチは,1つのカメラが侵害されたり ネットワーク上の問題が発生したとしても他のカメラに影響を与えず,ネットワークの全体的なパフォーマンスを低下させるような放送トラフィックを生み出せません.
ネットワークセキュリティとカメラポート間のトラフィック隔離が優先事項である専門監視装置,特に政府機関に推奨される構成です.商用住宅のセキュリティプロジェクト
4. LED インジケーターとDIP スイッチは,現場の設置とトラブルシューティングにどのように役立ちますか?
このスイッチには 10 つのポートの電源状態と個々のリンクとデータ活動を表示する 明るいLED表示パネルがあります技術者がカメラやアップリンクの接続がアクティブか確認し,現場にソフトウェアやラップトップを必要とせずにデータを送信できるようにします.
フロントパネルのDIPスイッチは,物理的な1つのキーで VLAN,Normal,およびExtendの動作モードを切り替えるための制御を提供します.インストーラがウェブインターフェイスやコマンドラインにアクセスすることなく,各プロジェクトの特定の要件に合わせてスイッチを構成できるようにするSW インジケーター LED は,どのモードが現在アクティブか確認します.
この視覚表示と物理モードの切り替えの組み合わせは,インストールとトラブルシューティング時間を大幅に短縮します.このスイッチは,大規模なCCTVプロジェクトで複数のスイッチを迅速に展開し検証する必要があるセキュリティ統合者およびインストーラに特に適しています.
